iPad Air 拆机图解教程

更新时间:2016-06-11 15:29:08


  iPad Air是美国苹果公司推出的一款9.7英寸平板,搭载了AppleA7的处理器+M7运动协处理器,GPU方面A7集成四核心PowerVR G6430,500万后置iSight相机,支持1080p录像,120万像素720p前置摄像头,双天线 MIMO WiFi设计。那么iPad Air如何拆机呢?下面小编给大家带来了iPad Air拆机图解教程,以供参考。

iPad Air拆机 图1
iPad Air拆机 图1

  iPad Air拆机方法/步骤:

  1、拆屏幕面板。

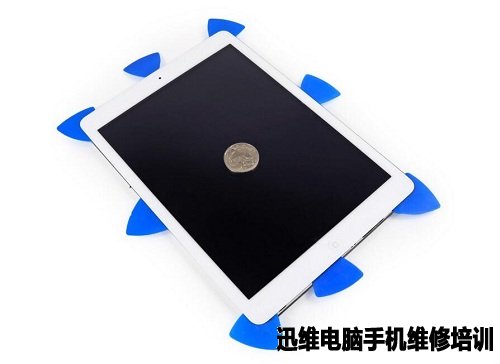

  先给屏幕边缘加热,使粘合剂融化,然后用吸盘吸住屏幕后拉起来,用拨片从缝隙里插进去,而且要使用很多个拨片!

iPad Air拆机 图2
iPad Air拆机 图2

iPad Air拆机 图3
iPad Air拆机 图3

iPad Air拆机 图4
iPad Air拆机 图4

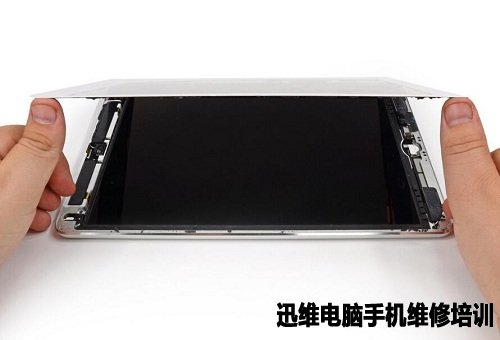

  2、在屏幕周围插入撬具后,需要稍作用力,就能将iPad Air前面板拆下,但要注意里面的排线。

iPad Air拆机 图5
iPad Air拆机 图5

  外部框架基本分离。

iPad Air拆机 图6
iPad Air拆机 图6

  3、拧开右下角的小螺丝。

iPad Air拆机 图7
iPad Air拆机 图7

  4、用镊子将LCD面板分离。

iPad Air拆机 图8
iPad Air拆机 图8

iPad Air拆机 图9
iPad Air拆机 图9

  5、iPad Air 双芯,32.9Whr,3.73V,8827mAh电池。

iPad Air拆机 图10
iPad Air拆机 图10

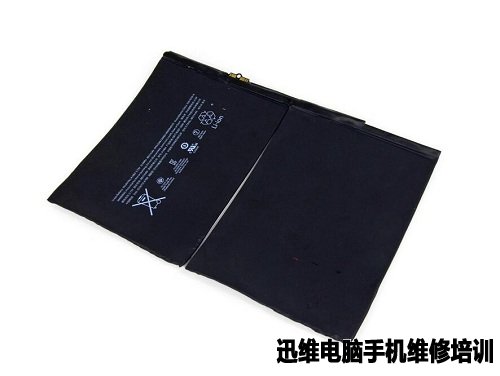

  电池特写。

iPad Air拆机 图11
iPad Air拆机 图11

  6、LCD和前面板玻璃分离,型号为LP097QX2。

iPad Air拆机 图12
iPad Air拆机 图12

  LCD面板和前面板玻璃是可以分离的,能单独更换。

iPad Air拆机 图13
iPad Air拆机 图13

  拆下iPad Air屏幕右下方的HOME键扁平排线。


iPad Air拆机 图14
iPad Air拆机 图14

  拔出排线后,就可以将前面板玻璃分离。

iPad Air拆机 图15
iPad Air拆机 图15

  HOME键特写。

iPad Air拆机 图16
iPad Air拆机 图16

  8、拆iPad Air电池。电池通过胶水黏在上面,拆机比较困难。

  首先在背面板加热熔化胶水。

iPad Air拆机 图17
iPad Air拆机 图17

  用塑料卡片翘起电池。

iPad Air拆机 图18
iPad Air拆机 图18

  刮掉胶水后,电池还是拿不下来的。由于电池的触点部分,是通过右边的电路板的模具进行固定的,需要先将电路板进行拆解,才能完全将电池取出。

iPad Air拆机 图19
iPad Air拆机 图19

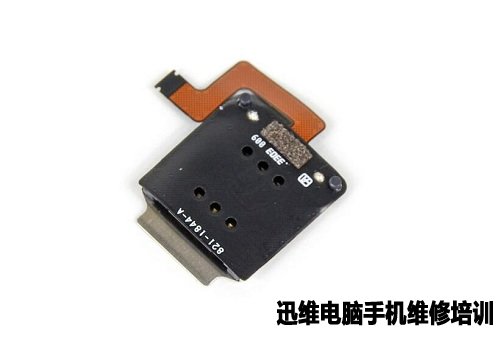

  9、取下iPad Air右下角的Sim卡卡槽。

iPad Air拆机 图20
iPad Air拆机 图20

  nano-SIM卡正反面特写。

iPad Air拆机 图21
iPad Air拆机 图21

iPad Air拆机 图22
iPad Air拆机 图22

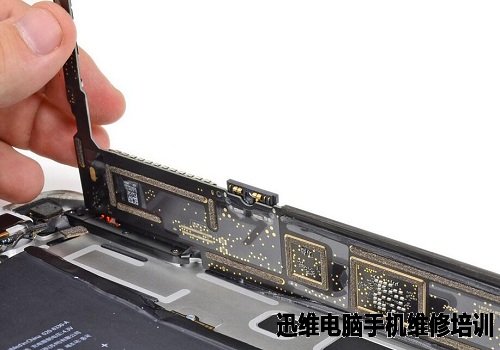

  10、先拆螺丝,再拆主板。

iPad Air拆机 图23
iPad Air拆机 图23

  主板背部。

iPad Air拆机 图24
iPad Air拆机 图24

  可以看出,电池都有些变形了。

iPad Air拆机 图25
iPad Air拆机 图25

iPad Air拆机 图26
iPad Air拆机 图26

  iPad Air内部电路板的芯片组:

  红色:苹果APL5698 A7处理器;

  橙色:必尔达F8164A1MD 1 GB LPDDR3 SDRAM;

  黄色:东芝THGBX2G7B2JLA01 16 GB储存型闪存;

  绿色:NXP LPC18A1 (即M7协处理器);

  蓝色:苹果343S0655-A1;

  紫色:USI 339S0213 Wi-Fi模块;

  黑色:苹果338S1116 Cirrus 音频编解码器。

iPad Air拆机 图27
iPad Air拆机 图27

  主板的背面特写。

iPad Air拆机 图28
iPad Air拆机 图28

  USI Wi-Fi模块旁边的电磁波防护设计。

iPad Air拆机 图29
iPad Air拆机 图29

  Broadcom BCM5976C1KUB6G 触摸屏控制器。

iPad Air拆机 图30
iPad Air拆机 图30

  主板尾部RF射频相关零件。

  红色:高通M9615M LTE基带(整合128MB RAM)。

  橙色:TriQuint TQF6514 RF功率放大器

  黄色:三个Skyworks SKY77 LTE RF功率放大器双工器。

  绿色:两个Avago A79 LTE RF功率放大器双工器。

  蓝色:227 LG——似乎是Murata天线切换/过滤模块Module。

  粉色:高通WTR1605L收发器。

  黑色:高通PM8018电源管理单元。

iPad Air拆机 图31
iPad Air拆机 图31

  高通M9615M LTE基带

iPad Air拆机 图32
iPad Air拆机 图32

  11、闪电接口模块。

iPad Air拆机 图33
iPad Air拆机 图33

  Wi-Fi和蓝牙天线。

iPad Air拆机 图34
iPad Air拆机 图34

  12、拆下120万像素,720p FaceTime前置摄像头。

iPad Air拆机 图35
iPad Air拆机 图35

  耳机接口和扩音器。

iPad Air拆机 图36
iPad Air拆机 图36

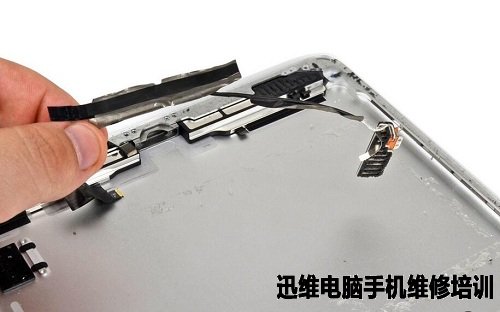

  3G/Wi-Fi版的天线部分。

iPad Air拆机 图37
iPad Air拆机 图37

  扬声器特写。

iPad Air拆机 图38
iPad Air拆机 图38

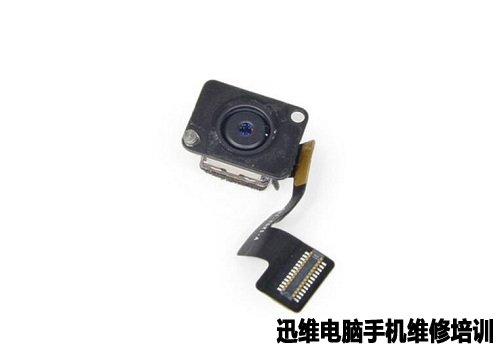

  500万像素后置摄像头。

iPad Air拆机 图39
iPad Air拆机 图39

  后置摄像头特写。

iPad Air拆机 图40
iPad Air拆机 图40

  iPad Air拆机到此结束。iPad Air拆机所有部件汇总图。

iPad Air拆机 图41
iPad Air拆机 图41
