惠普Spectre 13幽灵本全面拆解!

更新时间:2016-07-11 13:32:06

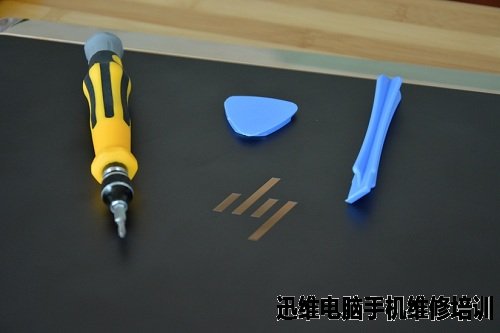

  这款笔记本采用超薄的机身,最初我以为应该是采用无螺丝设计,所以首先就是在边缘处寻找缝隙进行撬开,在过程中也看到了边缘处很多卡子,至少说明有胶水的可能性不大。

惠普Spectre 13幽灵本全面拆解!
图1 惠普Spectre 13幽灵本拆解

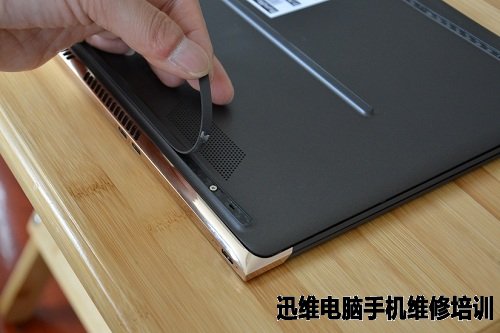

  但是在沿着边缘撬开时,发现还是有螺丝固定的可能性,底部表面看不到明显的螺丝,最终判断在底部的脚垫条下,撕下胶条,共发现5颗螺丝,拧下后顺利打开后盖。第一次拆卸这台笔记本还是走了一点点弯路,如果真是全部通过撬开打开后盖,那么我还真不建议个人打开,毕竟那些塑料的卡子经不起折腾。

惠普Spectre 13幽灵本全面拆解!
图2 惠普Spectre 13幽灵本拆解

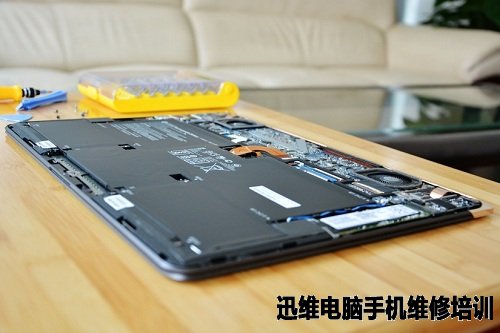

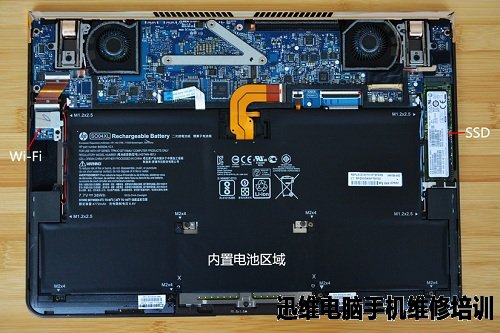

  对于一款超薄笔记本来说,什么最重要?电池的续航时间!毕竟在如此超薄的机身,真正占有体积最大的就应该是电池了。所以打开惠普Spectre 13幽灵本后盖,首先映入眼帘的就是一大片黑色的电池组。稍后我们再仔细查看电池。

惠普Spectre 13幽灵本全面拆解!
图3 惠普Spectre 13幽灵本拆解

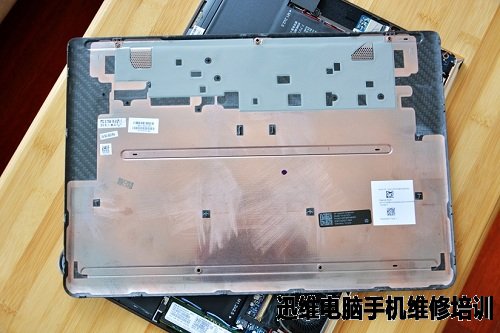

  惠普Spectre 13幽灵本的后盖取下后,感觉就像一张纸。

惠普Spectre 13幽灵本全面拆解!
图4 惠普Spectre 13幽灵本拆解
惠普Spectre 13幽灵本全面拆解!
图5 惠普Spectre 13幽灵本拆解

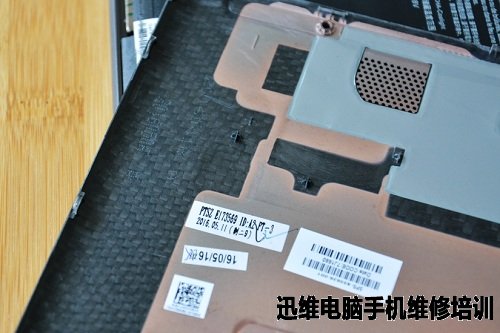

  这款笔记本没有采用塑料或者是金属机身,而是碳纤维,仔细看的话,还是交叉编织状的。

惠普Spectre 13幽灵本全面拆解!
图6 惠普Spectre 13幽灵本拆解

  看到了大概的内部结构,以及底板的轻薄制作,接下来就看看内部详细的配件。不管拆解哪种电子设备,首要的都是切断电源。

惠普Spectre 13幽灵本全面拆解!
图7 惠普Spectre 13幽灵本拆解

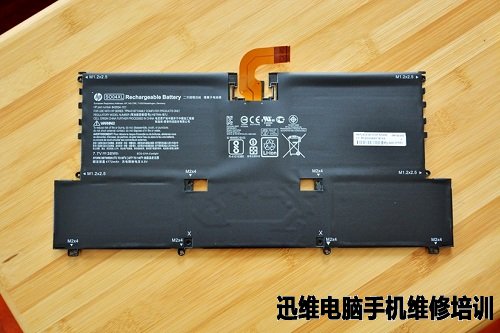

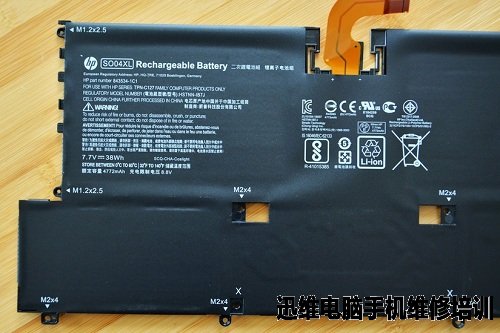

  惠普Spectre 13幽灵本的电池非常轻薄,由4组组成,输入7.7V,电流38Wh,待机时长超过9小时。

惠普Spectre 13幽灵本全面拆解!
图8 惠普Spectre 13幽灵本拆解

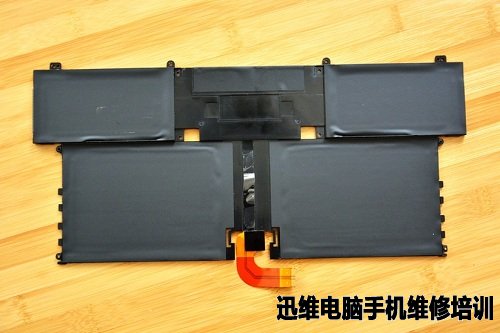

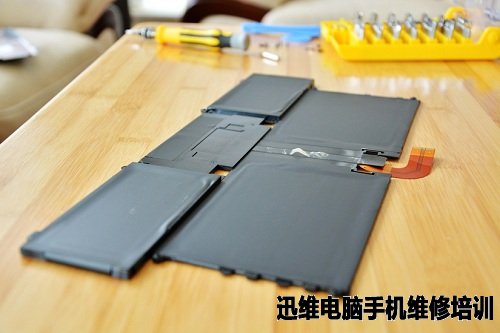

  四组组合电池。

惠普Spectre 13幽灵本全面拆解!
图9 惠普Spectre 13幽灵本拆解

  因为很薄,背部有双面胶,取下的时候需要十分小心。不可硬拉拽。

惠普Spectre 13幽灵本全面拆解!
图10 惠普Spectre 13幽灵本拆解

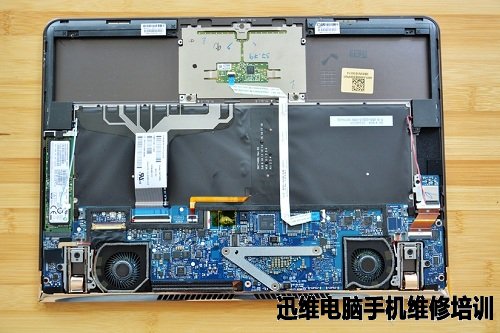

  拆掉电池后的惠普幽灵本。

惠普Spectre 13幽灵本全面拆解!
图11 惠普Spectre 13幽灵本拆解

  我们拆解的这款笔记本硬盘是采用4通道 PCIe 3.0 接口的三星256GB SSD固态硬盘,内存8GB。对于大多数应用来说,这样的存储和运行性能都可以应付自如了。毕竟这种超薄笔记本的定位不是游戏本,如果存储能力还不够,那就只能外接移动硬盘了。

惠普Spectre 13幽灵本全面拆解!
图12 惠普Spectre 13幽灵本拆解

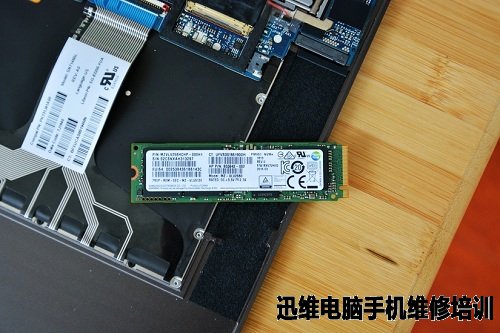

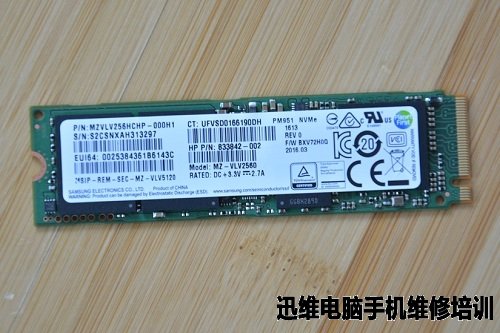

  三星256GB SSD固态硬盘。

惠普Spectre 13幽灵本全面拆解!
图13 惠普Spectre 13幽灵本拆解

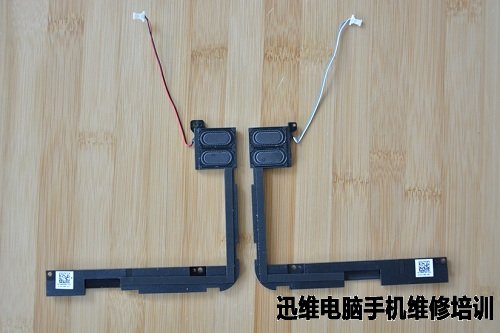

  在音效上,这款笔记本使用了左右双喇叭、一共四个喇叭组成的音响系统,而且具有立体声效果。不过在实际体验中,音量并不算大。

惠普Spectre 13幽灵本全面拆解!
图14 惠普Spectre 13幽灵本拆解

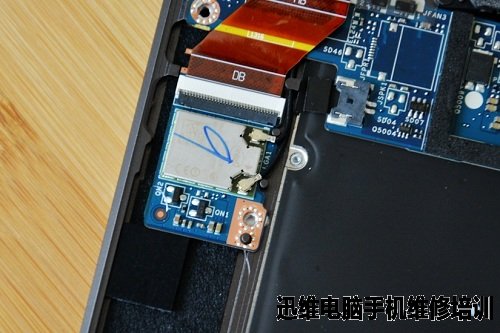

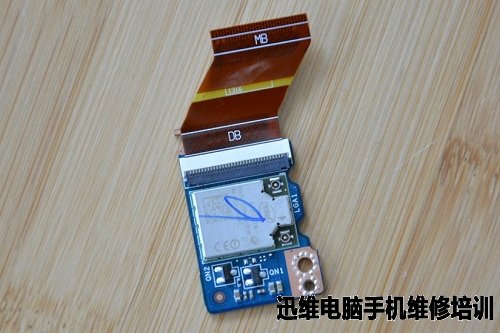

  英特尔8260ac 2×2无线网卡,支持2.4G,5G。内置蓝牙4.2。

惠普Spectre 13幽灵本全面拆解!
图15 惠普Spectre 13幽灵本拆解
惠普Spectre 13幽灵本全面拆解!
图16 惠普Spectre 13幽灵本拆解
惠普Spectre 13幽灵本全面拆解!
图17 惠普Spectre 13幽灵本拆解

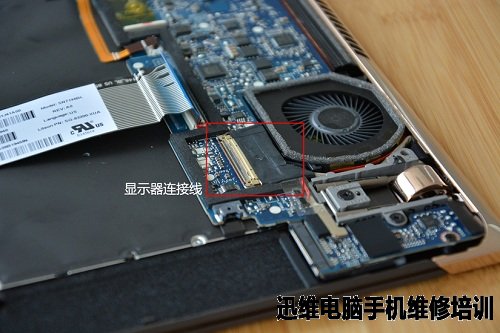

  拨开卡子取下显示器连接线。

惠普Spectre 13幽灵本全面拆解!
图18 惠普Spectre 13幽灵本拆解

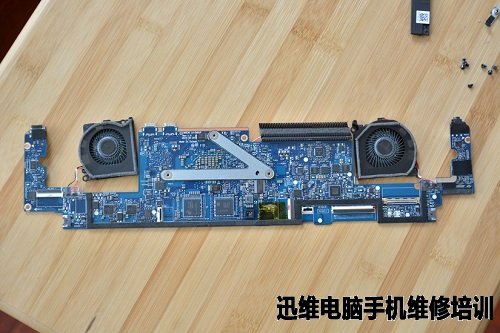

  由于这款笔记本的连接线主要采用了排线方式,非常容易辨识,而且数量也少,也容易拔插。拔掉连接线、拆下几颗螺丝钉,主板就可以轻松被取下。由于电池已经占用了整个机身的很大面积,所以主板的设计相对也就比较小了,包括处理器、显卡、内存等,都是直接焊接在主板上。

惠普Spectre 13幽灵本全面拆解!
图19 惠普Spectre 13幽灵本拆解

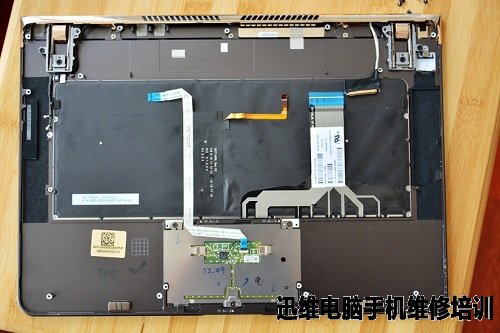

  拆解完所有配件之后的内部。

惠普Spectre 13幽灵本全面拆解!
图20 惠普Spectre 13幽灵本拆解

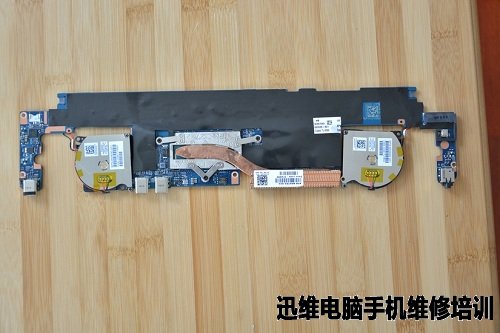

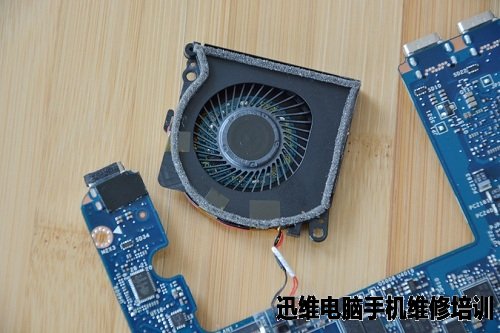

  惠普Spectre幽灵笔记本搭载的是酷睿i处理器,尽管是低电压板,但是仍然需要散热,这款笔记本的散热主要集中在后部的开口处,从内部结构来看,采用双风扇短风道设计的方式可以大大增加热量的排出速度,从而实现更好的散热体验。

惠普Spectre 13幽灵本全面拆解!
图21 惠普Spectre 13幽灵本拆解

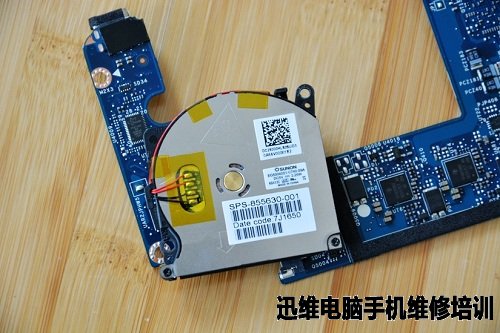

  风扇的背面。

惠普Spectre 13幽灵本全面拆解!
图22 惠普Spectre 13幽灵本拆解

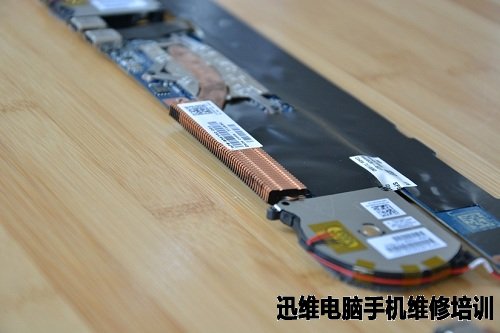

  散热管。

惠普Spectre 13幽灵本全面拆解!
图23 惠普Spectre 13幽灵本拆解

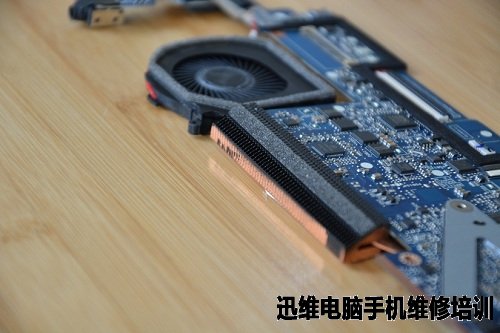

  铜管散热仍然是现在主流的散热介质。

惠普Spectre 13幽灵本全面拆解!
图24 惠普Spectre 13幽灵本拆解

  主板的背面,风扇也是可以被取消的。

惠普Spectre 13幽灵本全面拆解!
图25 惠普Spectre 13幽灵本拆解

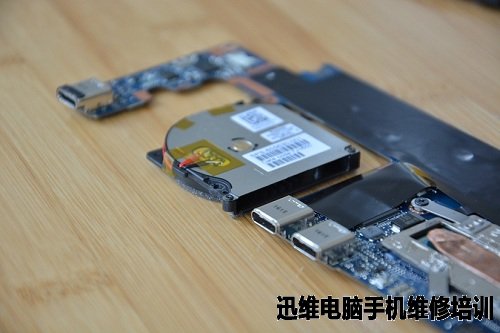

  USB 3.1 type C接口取代普通USB 3.0接口,令整机机身能够做的更加纤薄。三个接口都可以给设备充电,为你的外出续电提供更多可能。其中两个接口可支持雷电技术。

惠普Spectre 13幽灵本全面拆解!
图26 惠普Spectre 13幽灵本拆解

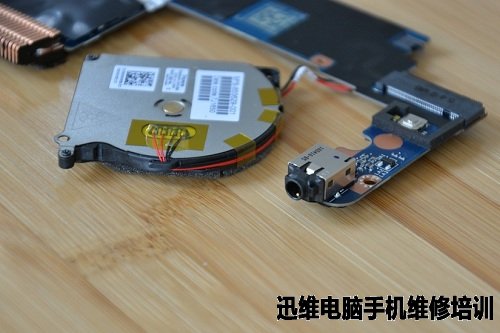

  耳机孔。

惠普Spectre 13幽灵本全面拆解!
图27 惠普Spectre 13幽灵本拆解

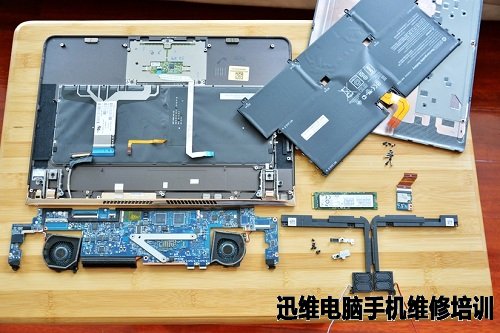

  集合图:

惠普Spectre 13幽灵本全面拆解!
图28 惠普Spectre 13幽灵本拆解
  惠普Spectre 13幽灵本拆解到此结束!
