雷神Thunderobot 小钢炮ST拆机图解教程


  雷神小钢炮ST是一款14英寸的游戏本,搭配了英特尔i7-6700HQ处理器、拥有8GB内存、500GB机械硬盘和128GB固态硬盘,采用了双铜管双风扇的散热方式。下面小编给大家带来了雷神Thunderobot 小钢炮ST的拆机教程,希望对大家有所帮助!

雷神小钢炮ST拆机 图1
雷神小钢炮ST拆机 图1

  雷神小钢炮ST拆机方法/步骤:

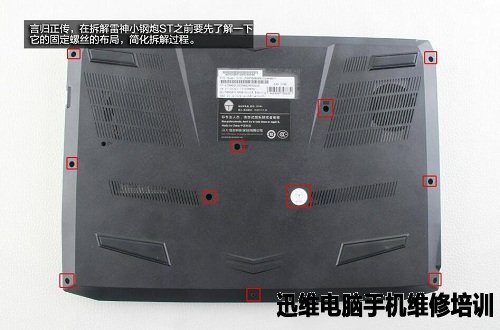

  拆机从小钢炮ST背面开始,首先拧下底部面板上的所有固定螺丝。

雷神小钢炮ST拆机 图2
雷神小钢炮ST拆机 图2

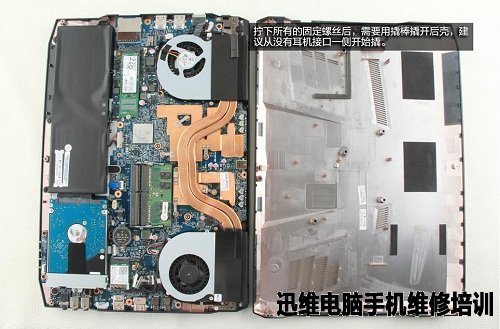

  拧下所有的固定螺丝后,从没有耳机接口的一侧开始,用撬棒撬开后壳。

雷神小钢炮ST拆机 图3
雷神小钢炮ST拆机 图3

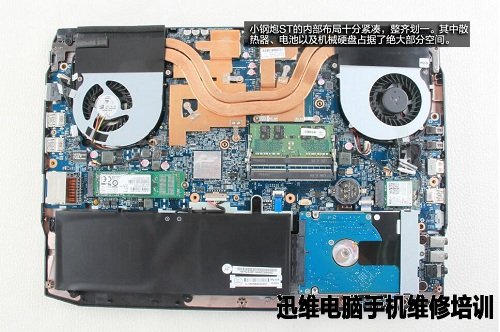

  雷神小钢炮ST内部结构特写。

雷神小钢炮ST拆机 图4
雷神小钢炮ST拆机 图4

  进行下一步拆解之前,首先要切断电源,避免造成不必要的损坏!

雷神小钢炮ST拆机 图5
雷神小钢炮ST拆机 图5

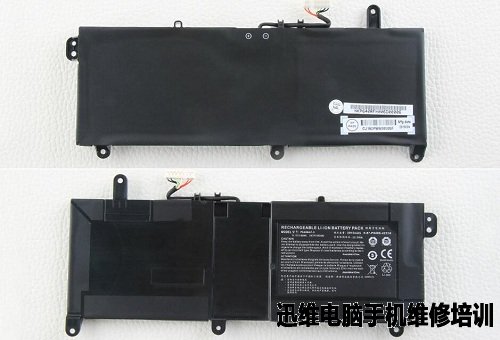

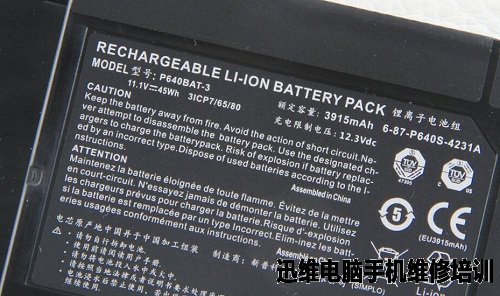

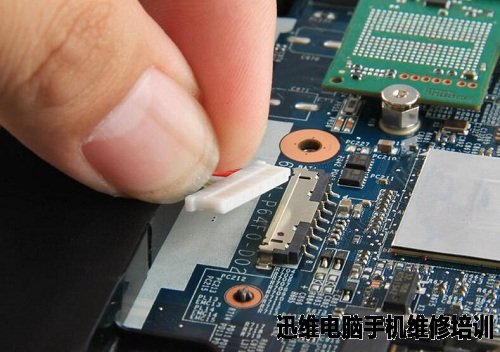

  雷神小钢炮ST 11.1V 45Wh锂离子电池组特写。

雷神小钢炮ST拆机 图6
雷神小钢炮ST拆机 图6

雷神小钢炮ST拆机 图7
雷神小钢炮ST拆机 图7

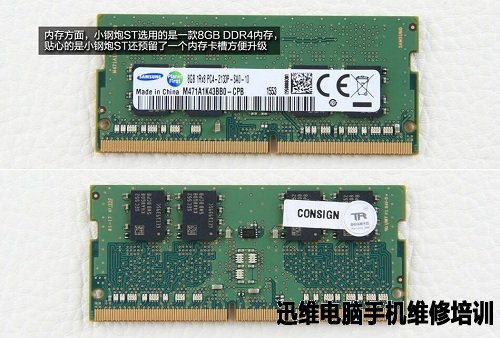

  8GB DDR4内存条特写。

雷神小钢炮ST拆机 图8
雷神小钢炮ST拆机 图8

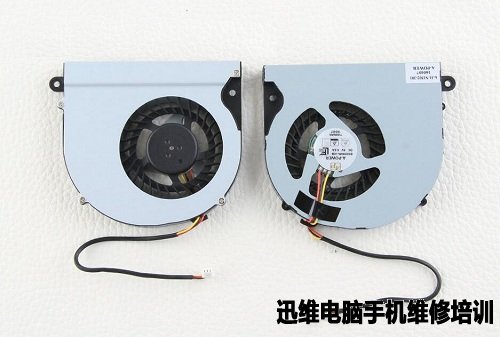

  双散热风扇特写。

雷神小钢炮ST拆机 图9
雷神小钢炮ST拆机 图9

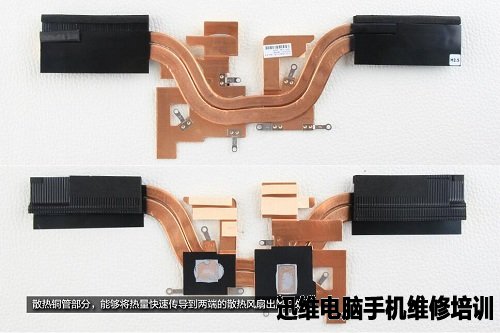

  给CPU和GPU散热的两根导热铜管。

雷神小钢炮ST拆机 图10
雷神小钢炮ST拆机 图10

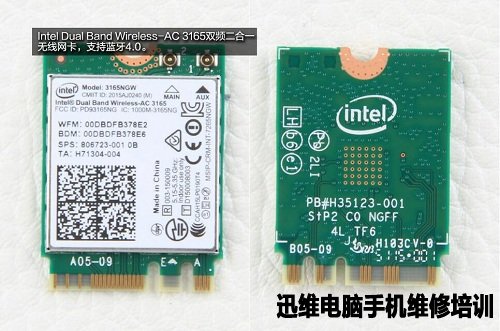

  Intel Dual Band Wireless-AC 3165双频二合一无线网卡,支持蓝牙4.0。

雷神小钢炮ST拆机 图11
雷神小钢炮ST拆机 图11

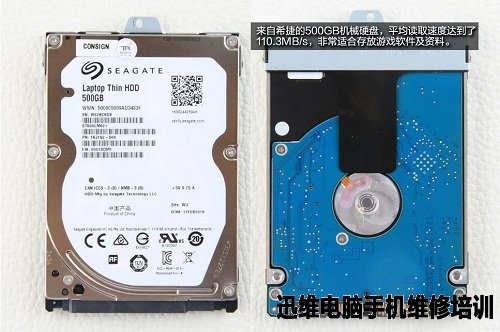

  来自希捷的500GB机械硬盘特写。

雷神小钢炮ST拆机 图12
雷神小钢炮ST拆机 图12

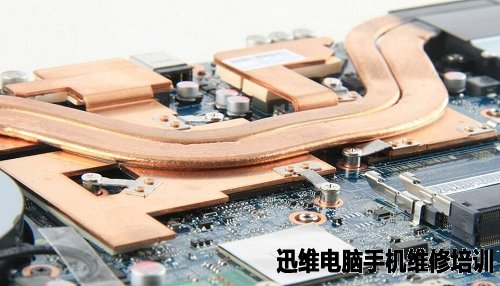

  拆下的散热铜管特写。

雷神小钢炮ST拆机 图13
雷神小钢炮ST拆机 图13

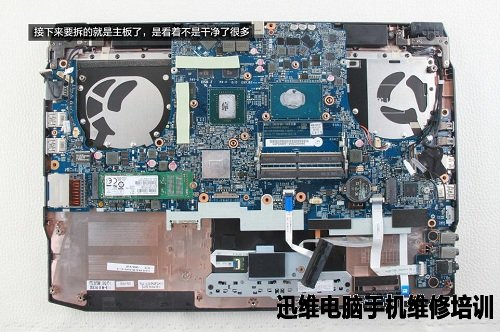

  接下来开始拆卸主板。

雷神小钢炮ST拆机 图14
雷神小钢炮ST拆机 图14

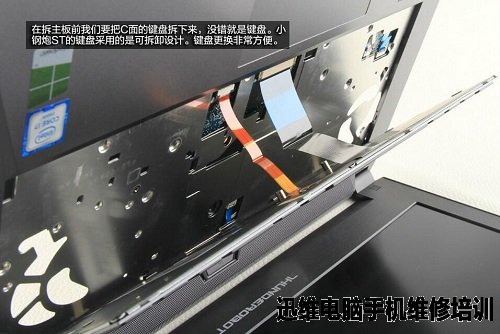

  首先我们要拆下C面的可拆卸键盘。

雷神小钢炮ST拆机 图15
雷神小钢炮ST拆机 图15

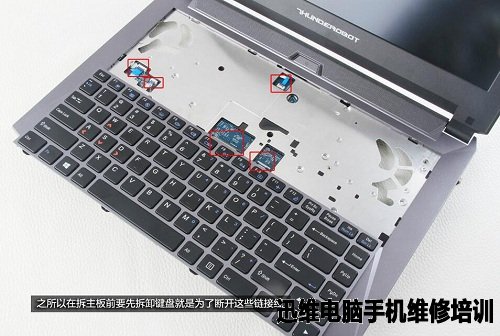

  拆下键盘后,断开图中方框内的链接线。

雷神小钢炮ST拆机 图16
雷神小钢炮ST拆机 图16

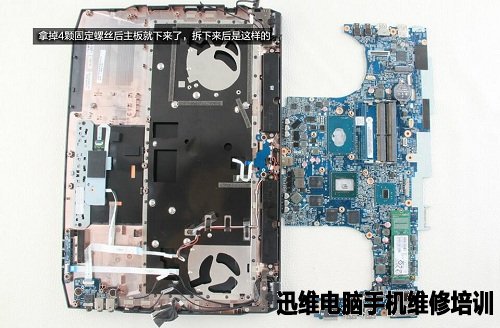

  然后拧下主板上的4颗固定螺丝,就可以将主板轻松取下。

雷神小钢炮ST拆机 图17
雷神小钢炮ST拆机 图17

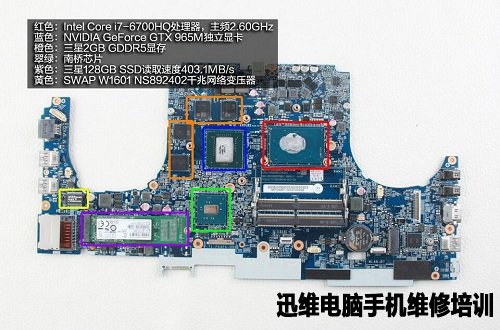

  红色: Intel Core i7-6700HQ处理器,主频2.60GHz

  蓝色:NVIDIA GeForce GTX 965M独立显卡

  橙色:三星2GB GDDR5显存

  翠绿:南桥芯片

  紫色:三星128GB SSD读取速度403.1MB/s

  黄色:SWAP W1601 NS892402千兆网络变压器

雷神小钢炮ST拆机 图18
雷神小钢炮ST拆机 图18

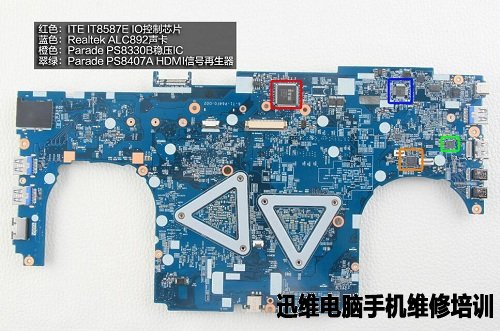

  红色:ITE IT8587E IO控制芯片

  蓝色:Realtek ALC892声卡

  橙色:Parade PS8330B稳压IC

  翠绿:Parade PS8407A HDMI信号再生器

雷神小钢炮ST拆机 图19
雷神小钢炮ST拆机 图19

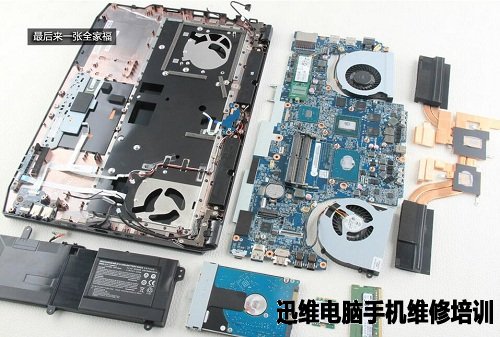

  拆机到此结束!雷神小钢炮ST拆机全家福!

雷神小钢炮ST拆机 图20
雷神小钢炮ST拆机 图20
