联想小新Air 12拆机图解教程

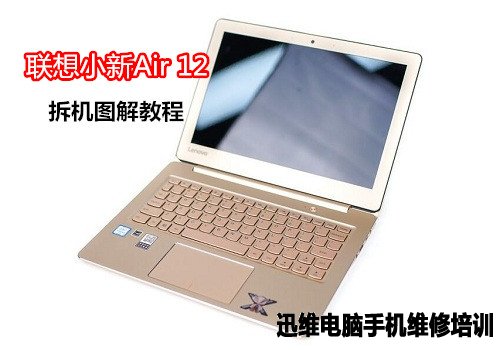

此次拆机的对象是联想小新Air 12 WiFi版，小新Air 12采用的是1920×1200分辨率的IPS显示屏，配备了英特尔酷睿Core-M3处理器，4GB LDDR3内存，128GB SSD固态硬盘，采用HD 515核芯显卡。下面小编给大家带来了联想小新Air 12的拆机教程，以供参考。
联想小新Air 12拆机 图1
联想小新Air 12拆机方法/步骤：

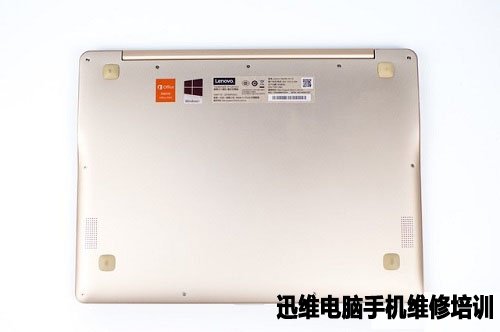

拆机从背面开始，首先拧下后壳上的固定螺丝，就可以将后壳打开。
联想小新Air 12拆机 图2
联想小新Air 12拆机 图3

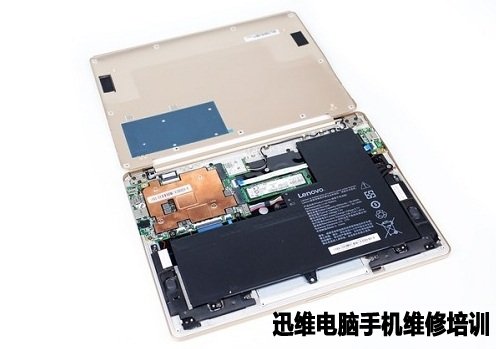

联想小新Air 12内部结构特写。
联想小新Air 12拆机 图4
进行下一步拆解之前，首先要切断电源，避免造成不必要的损坏！
联想小新Air 12拆机 图5

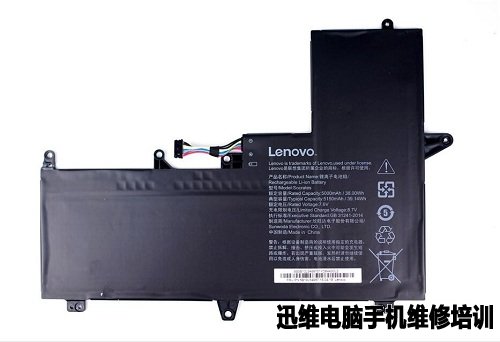

联想小新Air 12锂离子电池组特写。额定容量：5150mAh，充电限制电压8.7V.
联想小新Air 12拆机 图6
联想小新Air 12拆机 图7

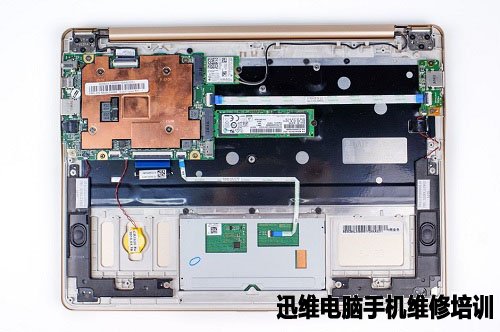

电池拆下后，内部各组件特写。
联想小新Air 12拆机 图8
联想小新Air 12拆机 图9
联想小新Air 12拆机 图10
联想小新Air 12拆机 图11
联想小新Air 12拆机 图12
联想小新Air 12拆机 图13

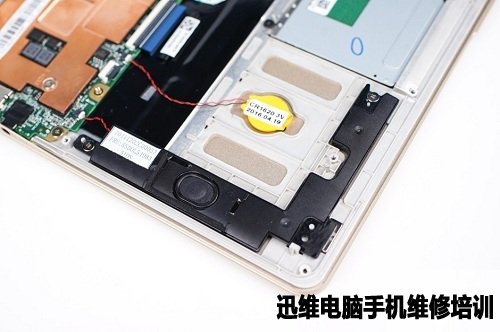

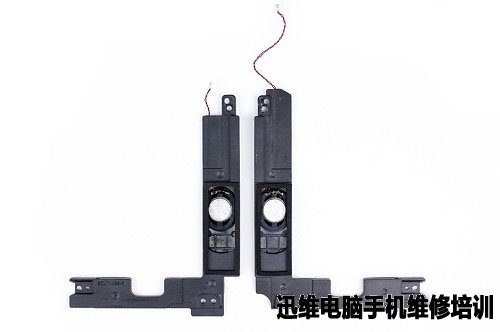

联想小新Air 12左右两个扬声器特写。
联想小新Air 12拆机 图14
联想小新Air 12拆机 图15
联想小新Air 12拆机 图16
联想小新Air WIFI模块和SSD固态硬盘。
联想小新Air 12拆机 图17
128G SSD固态硬盘特写。
联想小新Air 12拆机 图18
取下无线网卡的连接线，拧下固定螺丝，就可以将其取下。
联想小新Air 12拆机 图19

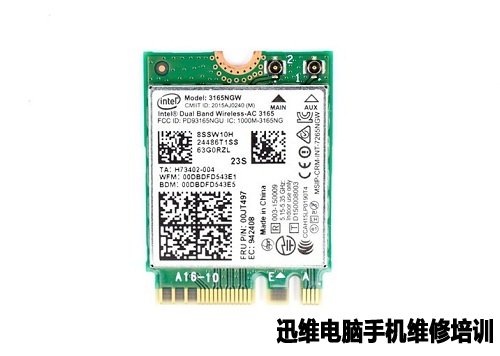

无线网卡为Intel Dual Band Wireless-AC 3165。
联想小新Air 12拆机 图20

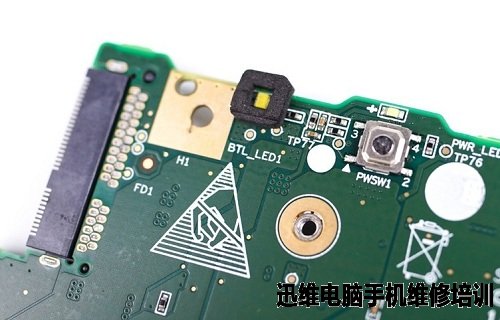

联想小新Air 12 接口小板特写。
联想小新Air 12拆机 图21
联想小新Air 12拆机 图22
拧下散热铜板上的固定螺丝，就可以看到下面的主板了。
联想小新Air 12拆机 图23
联想小新Air 12拆机 图24
将主板上所有的固定螺丝拧下。注意：图中标签下面隐藏着一颗螺丝，也一并拆下。
联想小新Air 12拆机 图25
联想小新Air 12拆机 图26
联想小新Air 12主板特写。
联想小新Air 12拆机 图27
联想小新Air 12拆机 图28
联想小新Air 12拆机 图29
联想小新Air 12主板背面特写。
联想小新Air 12拆机 图30
联想小新Air 12拆机 图31

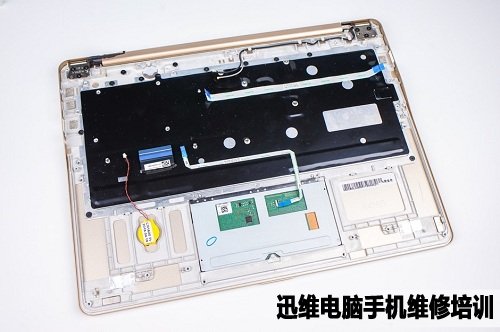

接下来拆卸键盘。
联想小新Air 12拆机 图32
联想小新Air 12拆机 图33
联想小新Air 12触控板特写。
联想小新Air 12拆机 图34
联想小新Air 12拆机 图35

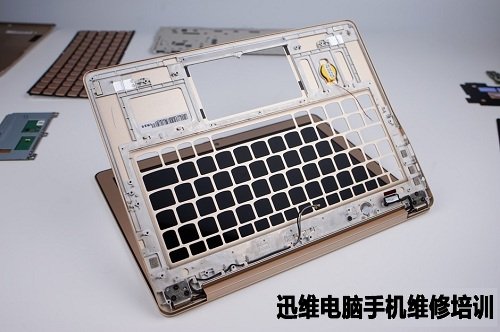

联想小新Air 12键盘面特写。
联想小新Air 12拆机 图36
联想小新Air 12拆机 图37
联想小新Air 12拆机 图38

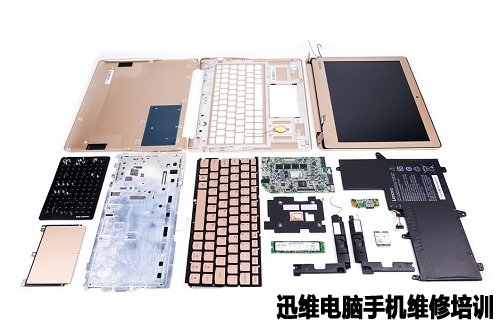

联想小新Air 12拆机到此结束！
联想小新Air 12拆机 图39
