华硕N552V拆机教程



  N552V是华硕推出的一款游戏本机型,华硕N552V搭载了Intel Core i7-6700HQ处理器,8GB内存、1TB机械硬盘、4GB GDDR5显存的GTX 960M独显,15.6英寸1920×1080分辨率的显示屏。下面小编给大家带来了华硕N552V拆机教程,一起来看看吧!

华硕N552V拆机 图1
华硕N552V拆机 图1

  华硕N552V拆机方法/步骤:

  拆机从后面开始,华硕N552V笔记本的机身底部分为上下两部分,下方条状区域是预留的升级仓,拆开后可以看到硬盘区和内存区。

华硕N552V拆机 图2
华硕N552V拆机 图2

华硕N552V拆机 图3
华硕N552V拆机 图3

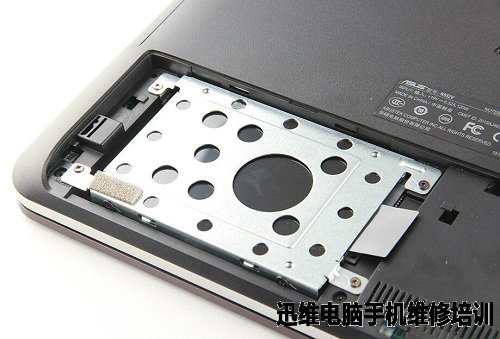

  硬盘区。

华硕N552V拆机 图4
华硕N552V拆机 图4

  内存区。

华硕N552V拆机 图5
华硕N552V拆机 图5

  华硕N552V配备了一块日立1TB 7200转32MB SATA3(HTS721010A9E630)机械硬盘。

华硕N552V拆机 图6
华硕N552V拆机 图6

  华硕N552V 单条8GB DDR4 2133MHz内存。

华硕N552V拆机 图7
华硕N552V拆机 图7

  拧下底部中间的一颗螺丝,就可以将DVD光驱拆下,注意下方隐藏的三颗螺丝也一并拆下,避免在拆卸过程中造成不必要的损伤。

华硕N552V拆机 图8
华硕N552V拆机 图8

  DVD光驱。

华硕N552V拆机 图9
华硕N552V拆机 图9

  拧下背板的固定螺丝,将其打开就可以看到华硕N552V的内部结构。

华硕N552V拆机 图10
华硕N552V拆机 图10

华硕N552V拆机 图11
华硕N552V拆机 图11

  华硕N552V的内部结构特写。

华硕N552V拆机 图12
华硕N552V拆机 图12

华硕N552V拆机 图13
华硕N552V拆机 图13

华硕N552V拆机 图14
华硕N552V拆机 图14

华硕N552V拆机 图15
华硕N552V拆机 图15

华硕N552V拆机 图16
华硕N552V拆机 图16

  对硬件拆解之前,首先将电源的排线拔掉,以免发生意外。

华硕N552V拆机 图17
华硕N552V拆机 图17

  华硕N552V 48Wh锂离子电池组。

华硕N552V拆机 图18
华硕N552V拆机 图18

  南桥芯片特写。

华硕N552V拆机 图19
华硕N552V拆机 图19

  华硕N552V主板上预留的mSATA接口。

华硕N552V拆机 图20
华硕N552V拆机 图20

  Intel Dual Band Wireless-AC 7265,802.11ac,支持蓝牙4.0。

华硕N552V拆机 图21
华硕N552V拆机 图21

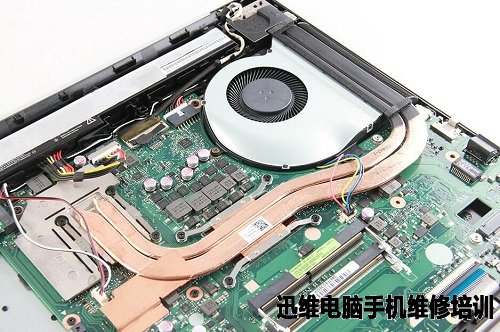

  拆下的两根散热铜管和散热风扇特写。

华硕N552V拆机 图22
华硕N552V拆机 图22

华硕N552V拆机 图23
华硕N552V拆机 图23

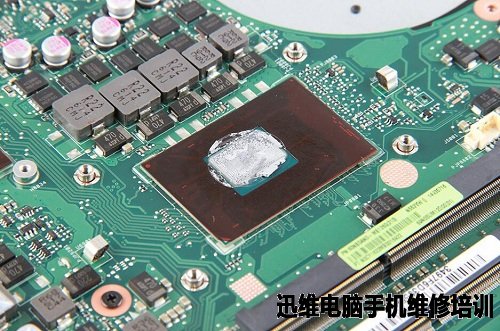

  CPU特写。

华硕N552V拆机 图24
华硕N552V拆机 图24

  独立显卡特写。

华硕N552V拆机 图25
华硕N552V拆机 图25

  拆下所有用硬件后华硕N552V特写。

华硕N552V拆机 图26
华硕N552V拆机 图26

  华硕N552V主板正面芯片组:

  红色:Intel Core i7-6700HQ处理器,主频2.6GHz

  蓝色:NVIDIA GeForce GTX960M独立显卡

  橙色:南桥芯片

  紫色:电源适配器控制芯片

  翠绿:ITE IT8995VG-128 IO控制芯片

  粉色:NS8924 15A千兆网络变压器

华硕N552V拆机 图27
华硕N552V拆机 图27

  华硕N552V主板背面芯片组:

  红色:RTL8411BNW千兆网卡

  蓝色:Realtek声卡

  黄色:asmedia USB3.0控制器

华硕N552V拆机 图28
华硕N552V拆机 图28

  华硕N552V拆机到此结束。

华硕N552V拆机 图29
华硕N552V拆机 图29
