惠普星球大战:Star Wars 15-an005TX笔记本拆解!
不久前惠普推出了星球大战定制版笔记本电脑Star Wars 15-an005TX,其笔记本采用双核四线程设计,其最大TDP同样为15W,同时其最小TDP可以做到7.5W,不过在性能表现上确实有一些缩减。下面我们对Star Wars 15-an005TX笔记本进行拆机!

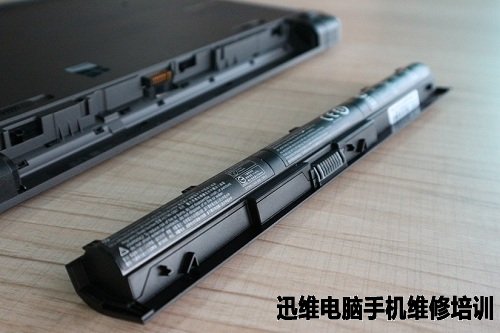

在准备拆解之前,首先拆下电池,4芯 (41 Wh) 锂离子电池,圆柱形,体积不大。

图1 Star Wars 15-an005TX笔记本拆解

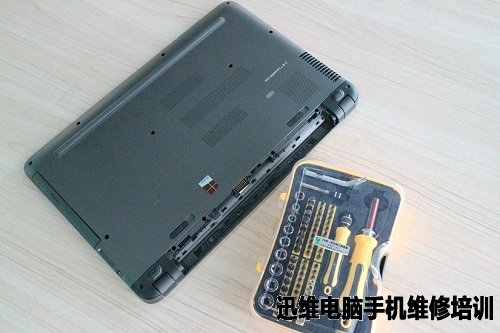

准备拆解需要准备的工具,对于拆笔记本来说,不需要特别的工具,很多时候,一两把螺丝刀就够了。

图2 Star Wars 15-an005TX笔记本拆解

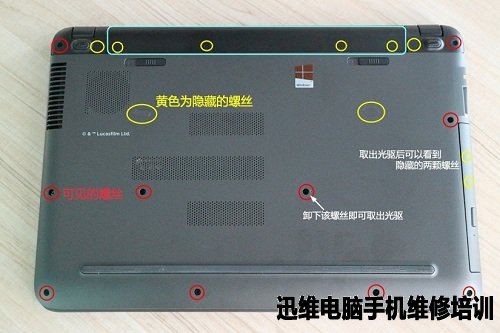

螺丝主要集中在底部,红色圆圈的是可以看到的螺丝钉,黄色圆圈标注的是隐藏的,都需要拆下。

图3 Star Wars 15-an005TX笔记本拆解

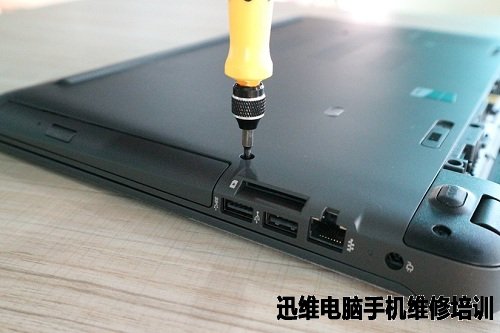

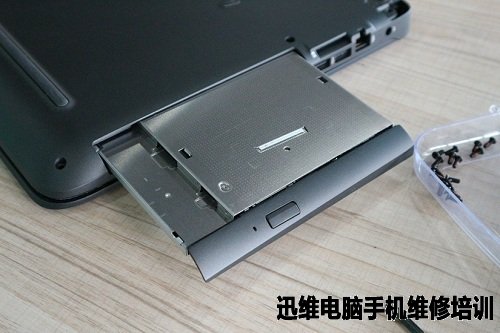

只要拧开一个螺丝就可以取下光驱。

图4 Star Wars 15-an005TX笔记本拆解

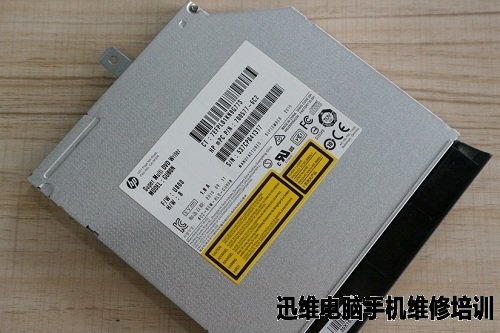

光驱信息。

图5 Star Wars 15-an005TX笔记本拆解

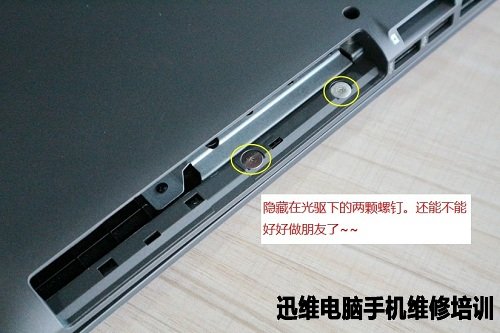

取出光驱后,还有两个暗藏的螺钉。

图6 Star Wars 15-an005TX笔记本拆解

图7 Star Wars 15-an005TX笔记本拆解

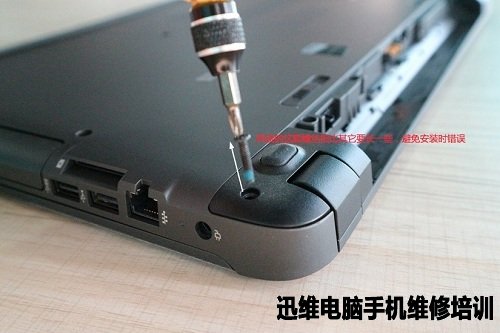

这里的螺丝钉与其它的长度不一样,左右各一个。注意安装的时候不要弄错。

图8 Star Wars 15-an005TX笔记本拆解

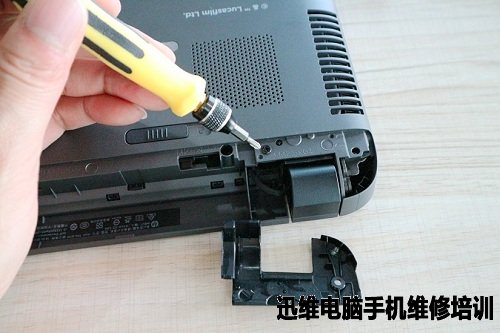

这里首先要撬开这个盖子,下面还有一颗螺丝钉。

图9 Star Wars 15-an005TX笔记本拆解

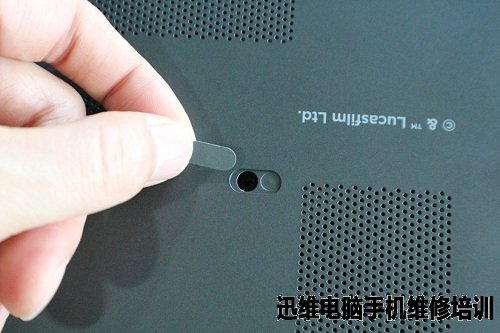

此处的螺钉,需要用针或者最小的平口起子,小心的撬开这个封条。

图10 Star Wars 15-an005TX笔记本拆解

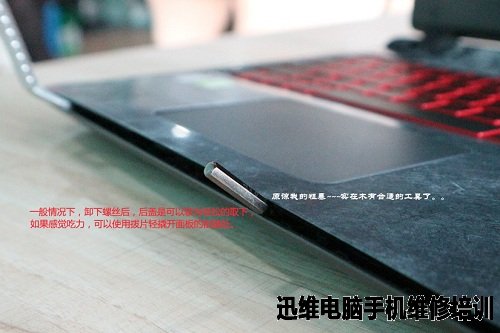

一般情况下,拧下后盖的全部螺丝钉后,后盖可以轻松的取下,只是在转轴部分略有难度。如果卡扣一次没有脱离,可以使用翘片使之分离。

图11 Star Wars 15-an005TX笔记本拆解

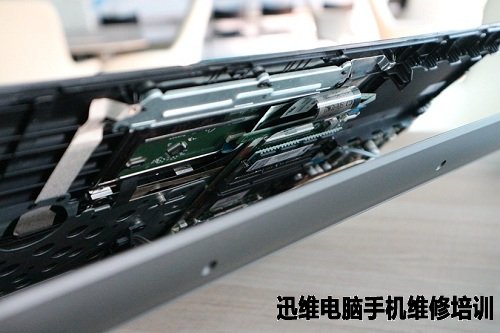

已经看到里面的配件了。

图12 Star Wars 15-an005TX笔记本拆解

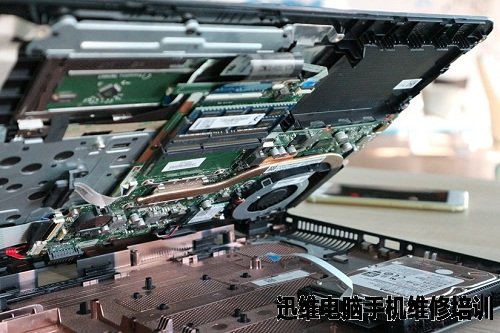

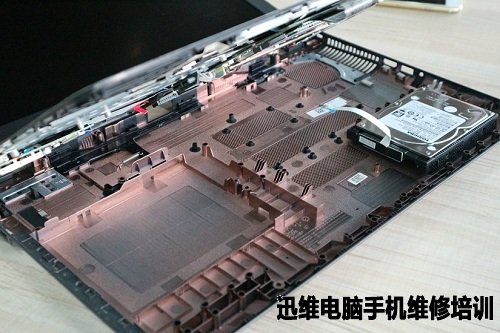

再开大一点。实际上这个姿势不对,只要在扣着笔记本就可以了。我这样放置的时候,硬盘居然自动掉落了,看来是没有螺钉固定,于是我就先断开连接线,暂时先把硬盘取下吧。

图13 Star Wars 15-an005TX笔记本拆解

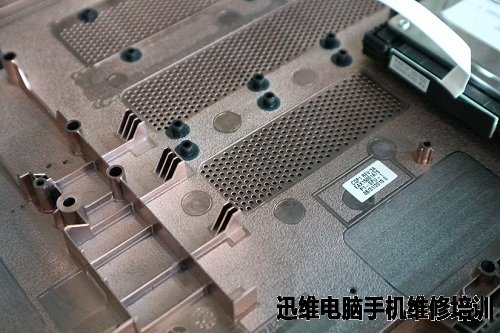

后盖内部,有木有土豪金的感觉?在拆卸后盖时,还是要小心谨慎一些,硬质塑料,一旦用力掰,可能会断裂。但实际上后来当我安装时,发现打开和安装后盖很简单,甚至不需要技巧。

图14 Star Wars 15-an005TX笔记本拆解
后盖内部细节。

图15 Star Wars 15-an005TX笔记本拆解

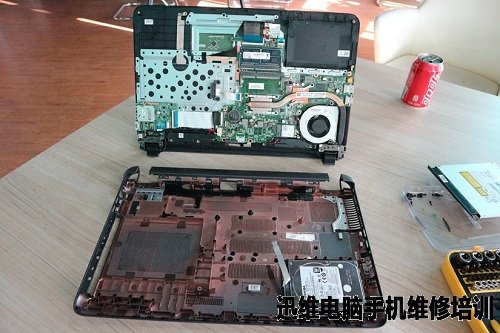

打开后就是这个样子。

图16 Star Wars 15-an005TX笔记本拆解

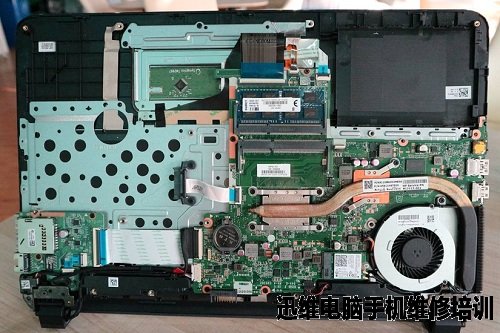

内部结构。左侧空白区域是光驱位,右侧上部是硬盘位。中间两个内存条插槽。这台机器内存是8GB,看来还可以再扩展一个。

图17 Star Wars 15-an005TX笔记本拆解

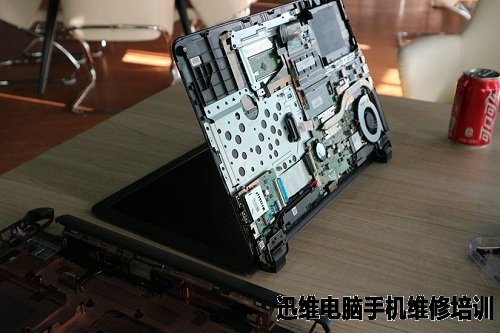

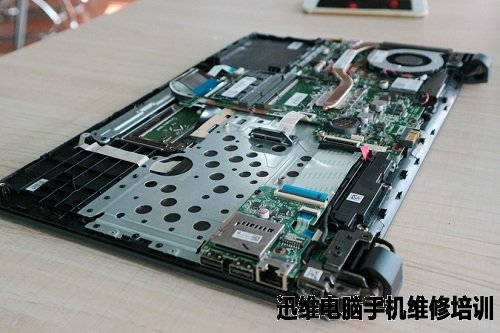

换个姿势这样看。

图18 Star Wars 15-an005TX笔记本拆解
其实这是正确的姿势。左侧的接口,USB、读卡器。

图19 Star Wars 15-an005TX笔记本拆解

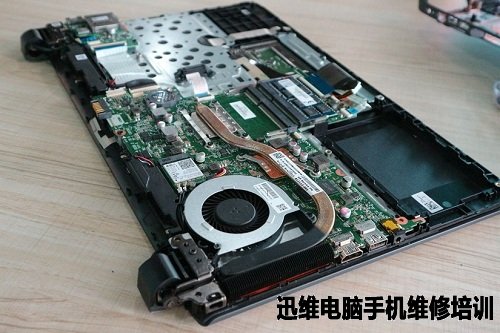

从散热系统方向看。

图20 Star Wars 15-an005TX笔记本拆解

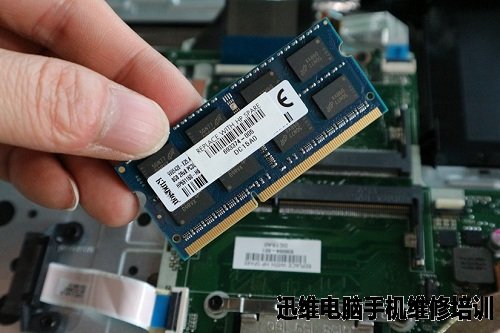

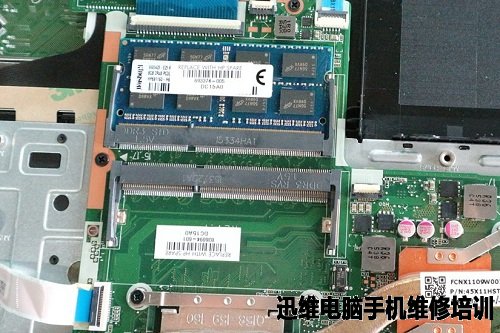

金士顿内存,单条8GB,DDR3L 1600HMz。

图21 Star Wars 15-an005TX笔记本拆解
很容易取下来,标贴上的信息。

图22 Star Wars 15-an005TX笔记本拆解

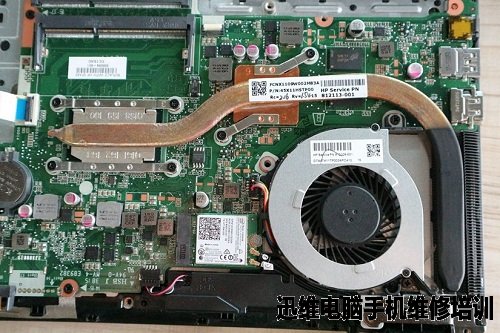

散热系统,这个区域也是笔记本的核心所在了。两个贴片,显然一个显卡,一个处理器。

图23 Star Wars 15-an005TX笔记本拆解

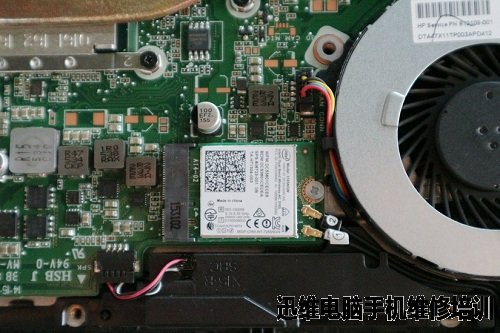

WiFi模块。

图24 Star Wars 15-an005TX笔记本拆解

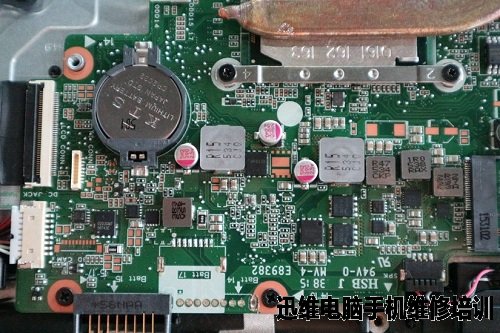

纽扣电池及主板元器件细节。

图25 Star Wars 15-an005TX笔记本拆解

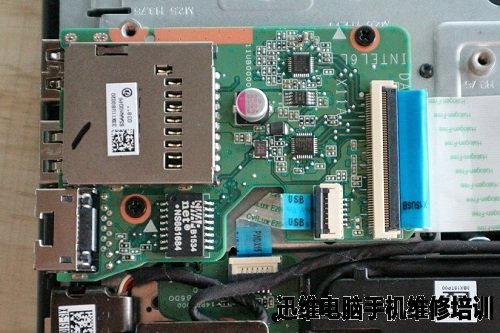

接口模块。

图26 Star Wars 15-an005TX笔记本拆解

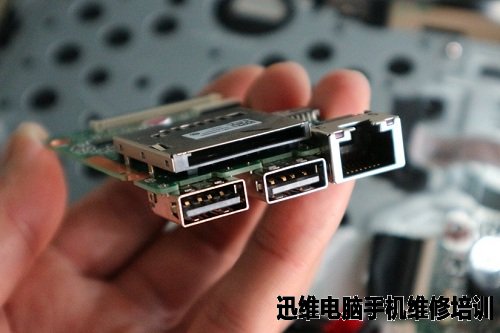

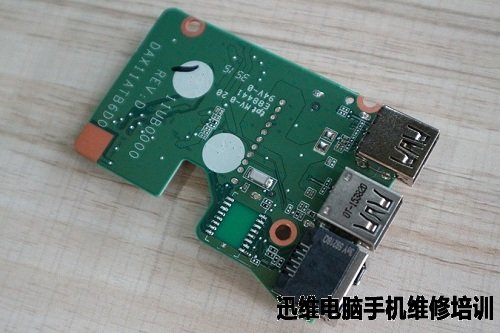

拿起来的接口模块。

图27 Star Wars 15-an005TX笔记本拆解
接口模块的背部。

图28 Star Wars 15-an005TX笔记本拆解

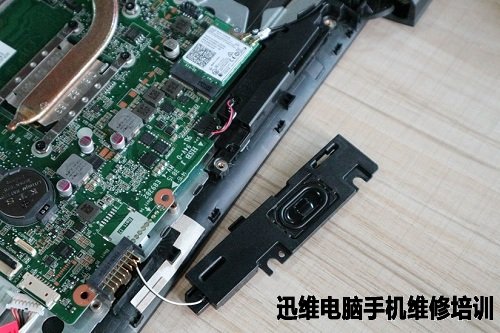

左右双扬声器。

图29 Star Wars 15-an005TX笔记本拆解

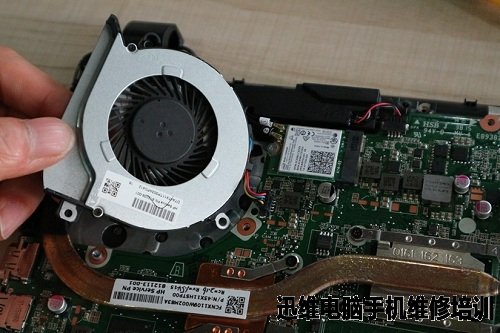

只需要拆卸2颗螺丝,就可以取下散热风扇,当然,别忘记连接线。

图30 Star Wars 15-an005TX笔记本拆解

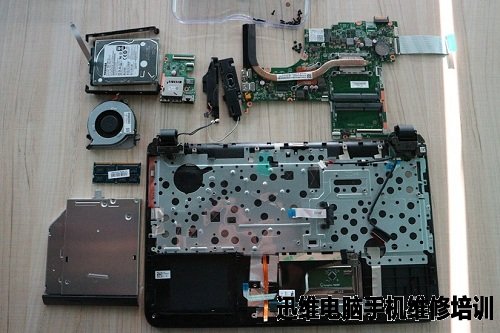

取下主板上的各个连接线,主板就可以轻松拿下了,差不多到这里,拆解也就完成了。除了键盘,整个主板的核心部件都可以取下。所以,暂时来个全家福:

图31 Star Wars 15-an005TX笔记本拆解

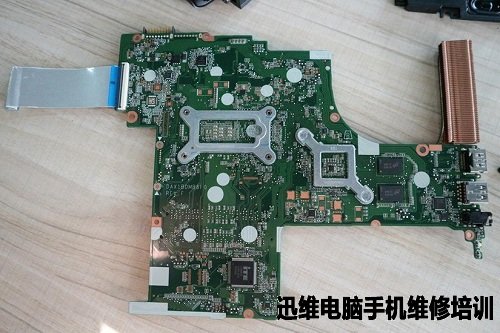

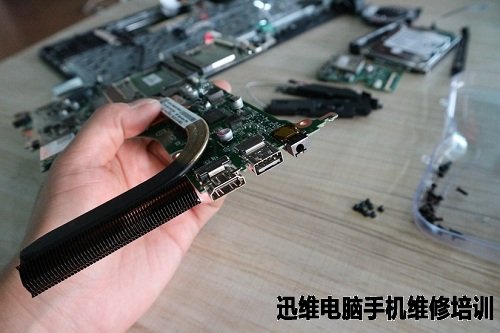

拿起来主板看看,这是主板的正面,导热铜管还没有拆下。

图32 Star Wars 15-an005TX笔记本拆解

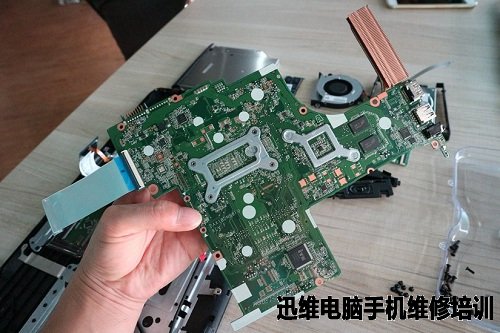

主板的背面。

图33 Star Wars 15-an005TX笔记本拆解
放下再拍一张。

图34 Star Wars 15-an005TX笔记本拆解
主板上的USB、HDMI和音频接口。

图35 Star Wars 15-an005TX笔记本拆解

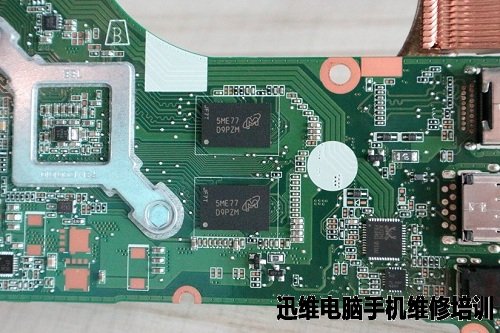

主板背部的两颗显存,惠普星球大战笔记本采用NVIDIA GeForce 940M 2GB独显。正反面一共4颗。

图36 Star Wars 15-an005TX笔记本拆解

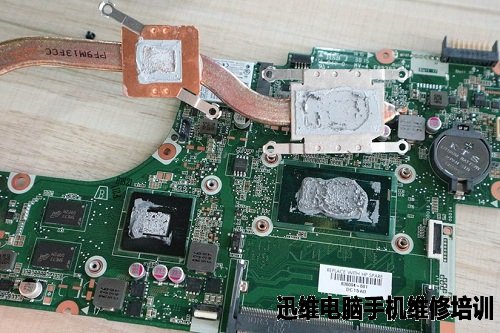

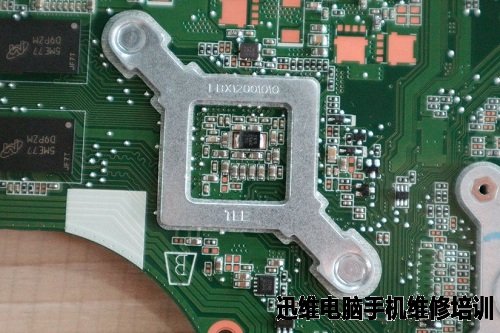

继续拆解吧,散热铜管取下后,就可以看到CPU和显卡了。导热硅脂涂抹的不少。这里需要提醒大家的是,如果拆到这里,再安装时,就需要擦干净重新涂抹新的。

图37 Star Wars 15-an005TX笔记本拆解

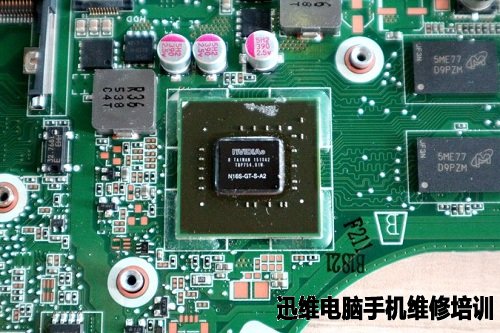

NVIDIA GeForce 940M 显卡。

图38 Star Wars 15-an005TX笔记本拆解

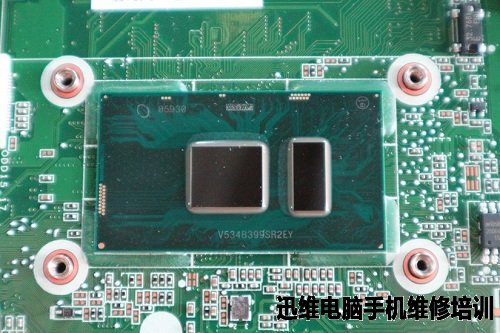

Intel 第六代酷睿Core i5-6200U 处理器,HD Graphics 520 核显。

图39 Star Wars 15-an005TX笔记本拆解

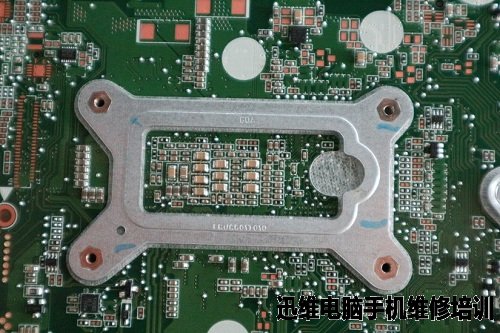

处理器背面。

图40 Star Wars 15-an005TX笔记本拆解
显卡背面。

图41 Star Wars 15-an005TX笔记本拆解
声卡,Realtek ALC3241。

图42 Star Wars 15-an005TX笔记本拆解

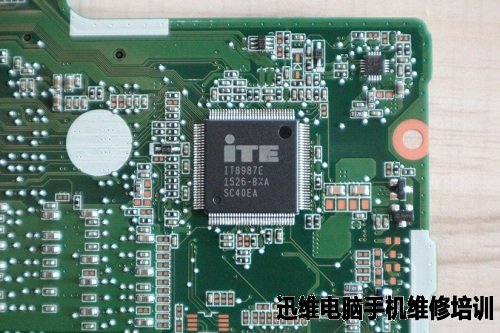

iTE IT8987E 输入输出管理芯片。

图43 Star Wars 15-an005TX笔记本拆解
集合图:

图44 Star Wars 15-an005TX笔记本拆解
Star Wars 15-an005TX笔记本拆机到此结束!
