联想拯救者ISK 15.6英寸游戏本拆机教程

更新时间:2016-09-12 13:34:37

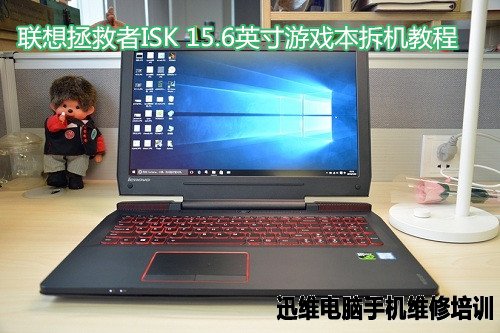

  我们将要拆解的这台联想拯救者15.6英寸游戏本,是一款升级版,处理器为第六代intel酷睿i7-6700HQ,英伟达GTX960M 4G独显,并且拥有128GB SSD+1TB硬盘存储,屏幕显示方面,1920×1080 IPS屏。下面我们一起来看看联想拯救者ISK是如何拆机的吧!

联想拯救者ISK拆机 图1
联想拯救者ISK拆机 图1

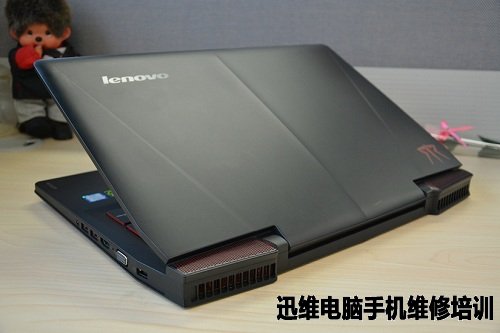

  屏幕与主机采用分离设计,转轴连接,显示屏可以接近180°打开。

联想拯救者ISK拆机 图2
联想拯救者ISK拆机 图2

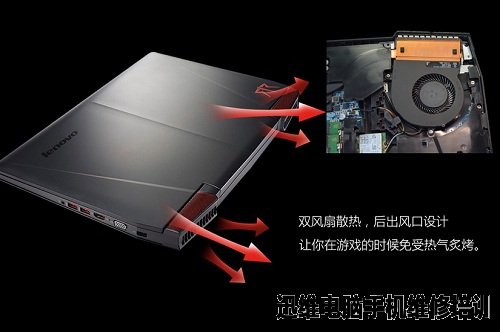

  后置式双风扇散热的原理,以及拆解后的风扇位置细节。

联想拯救者ISK拆机 图3
联想拯救者ISK拆机 图3

  联想拯救者ISK拆机方法/步骤:

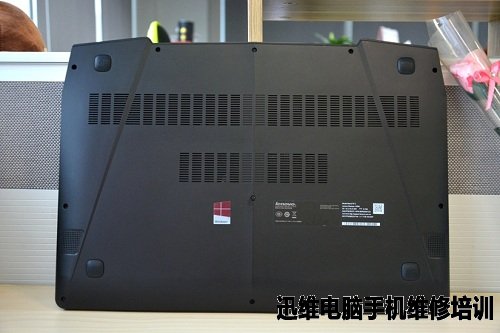

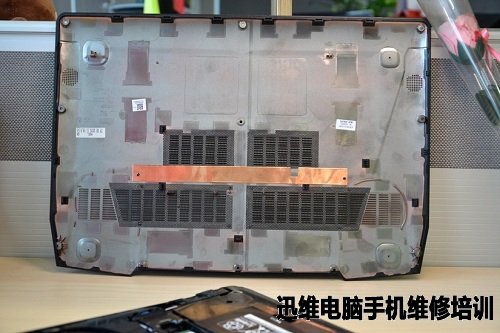

  联想拯救者游戏本的底部,两排通风口。底部有三天线,与A面相呼应。4个脚垫的高度有点儿低,如果夏季或者通风不好的地方,建议使用散热板,最好不在腿上或者床上操作,避免堵塞。

联想拯救者ISK拆机 图4
联想拯救者ISK拆机 图4

  接下来进入拆解环节。基本上一把螺丝刀就可以完成全部拆解,要提醒大家的是,这个笔记本内部的螺丝很多,而且规格不一,在拆解时,一定要记住位置、进行分类,需要一些细心和耐心。

联想拯救者ISK拆机 图5
联想拯救者ISK拆机 图5

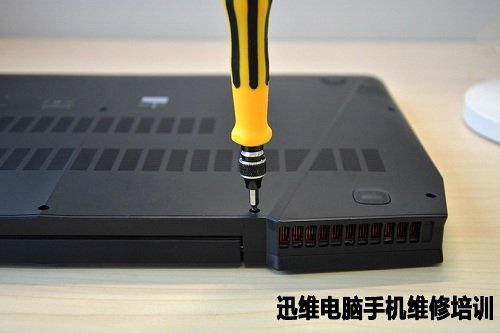

  拧下后盖上能够看到的所有螺丝,就可以将后盖轻松取下。

联想拯救者ISK拆机 图6
联想拯救者ISK拆机 图6

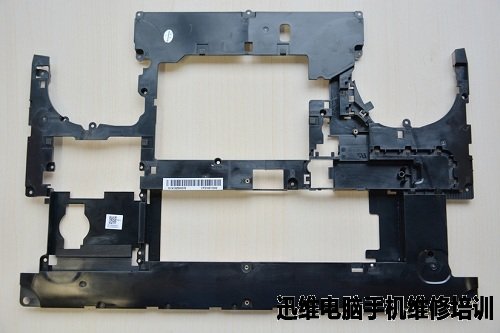

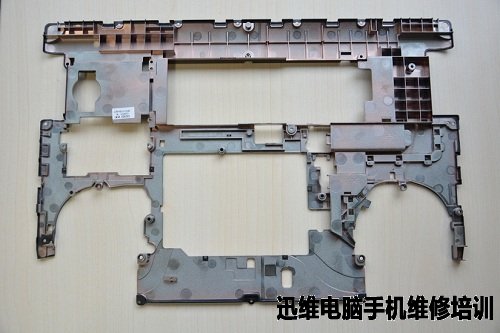

  内部还有一个很大的塑料支架,用于保护和固定、连接内部的所有构成,黑色的塑料支架由多个螺丝钉固定。

联想拯救者ISK拆机 图7
联想拯救者ISK拆机 图7

  在没有拆卸这个支架前,要首先拆卸电池。以免触碰到内部造成短路等情况。

联想拯救者ISK拆机 图8
联想拯救者ISK拆机 图8

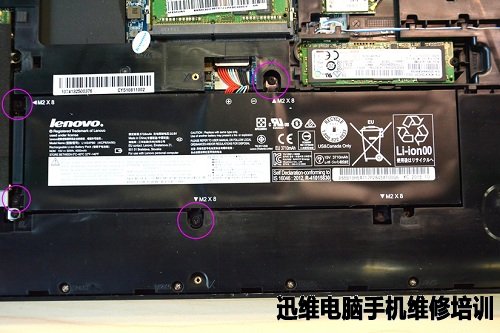

  三洋4芯锂电,额定容量3710mAh。取下电池时需要一些耐心,可以一点一点的移动排线插,但不要用尖的钢制镊子去拨开,小心触电。

联想拯救者ISK拆机 图9
联想拯救者ISK拆机 图9

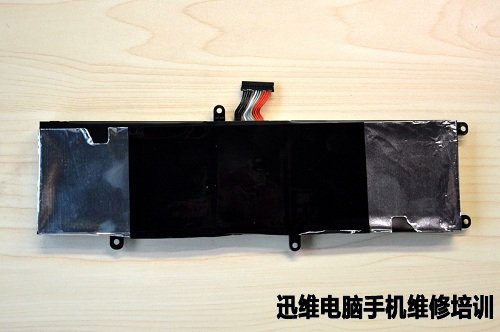

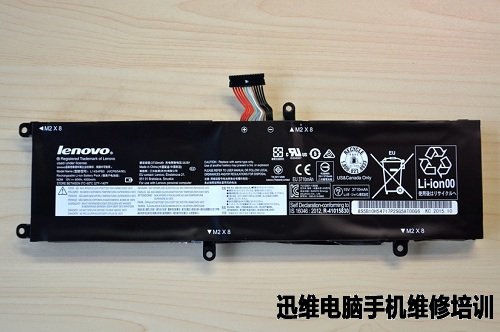

  电池背面。

联想拯救者ISK拆机 图10
联想拯救者ISK拆机 图10

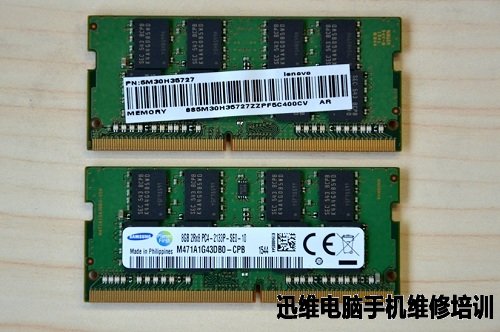

  三星内存,单条4GB,这个机子只有2个内存插槽,要升级内存,只有更换。

联想拯救者ISK拆机 图11
联想拯救者ISK拆机 图11

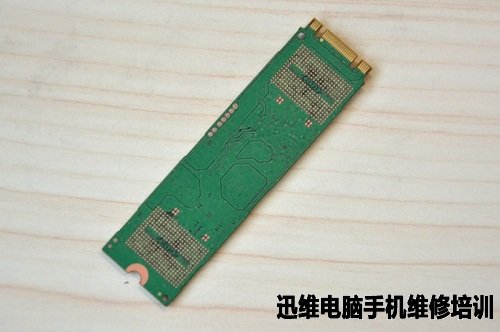

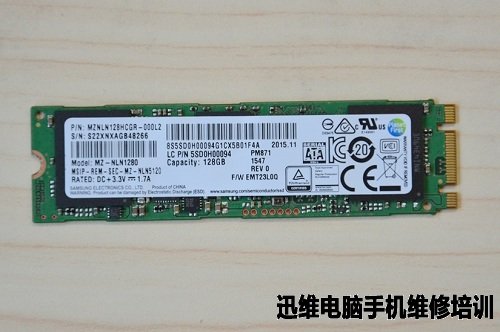

  Samsung 128GB SSD M.2,读写速度约540MB/s、140MB/s。

联想拯救者ISK拆机 图12
联想拯救者ISK拆机 图12

联想拯救者ISK拆机 图13
联想拯救者ISK拆机 图13

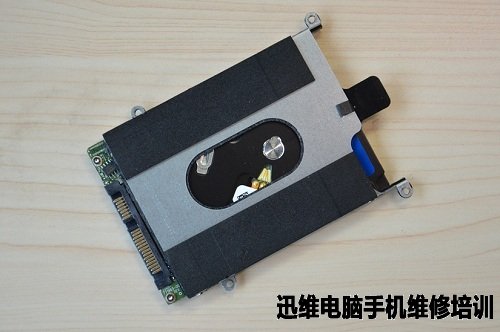

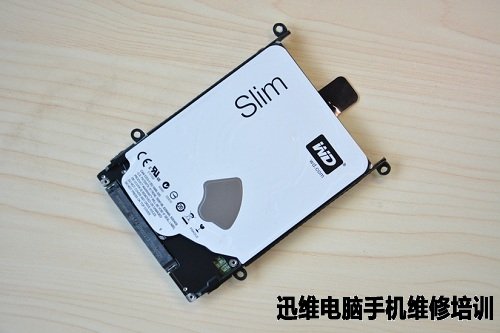

  西数WD 1TB机械硬盘,有个框架包裹,通过4颗螺钉进行固定。

联想拯救者ISK拆机 图14
联想拯救者ISK拆机 图14

联想拯救者ISK拆机 图15
联想拯救者ISK拆机 图15

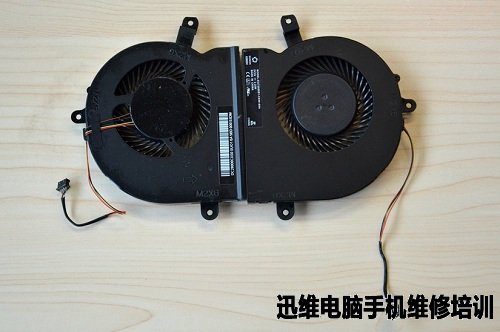

  双风扇散热。

联想拯救者ISK拆机 图16
联想拯救者ISK拆机 图16

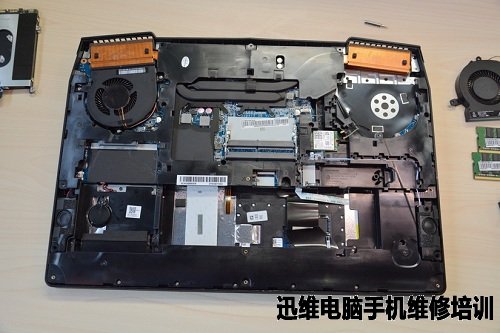

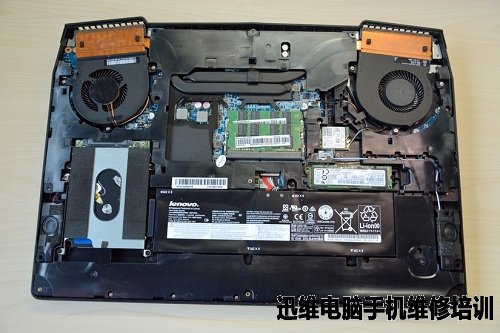

  拆卸电池、硬盘、内存、风扇后,之后就可以动手拆卸这个黑色的塑料支架了。左侧硬盘槽的底部就是COMS电池,用双面胶粘贴。也可以直接从主板上拔下连接线。

联想拯救者ISK拆机 图17
联想拯救者ISK拆机 图17

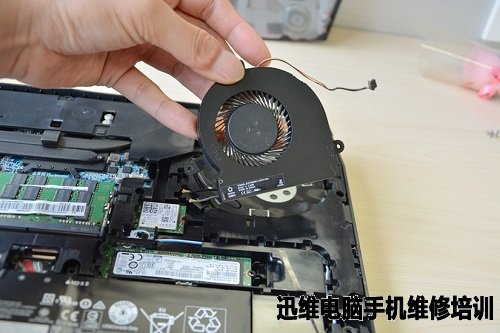

  风扇细节。

联想拯救者ISK拆机 图18
联想拯救者ISK拆机 图18

  固定支架的螺丝是白色的,取支架时需要一些耐心,尤其是每个螺丝的位置,免得上错。

联想拯救者ISK拆机 图19
联想拯救者ISK拆机 图19

联想拯救者ISK拆机 图20
联想拯救者ISK拆机 图20

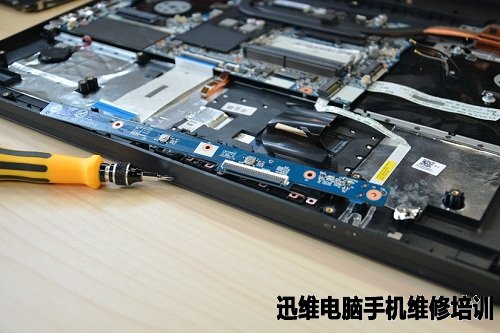

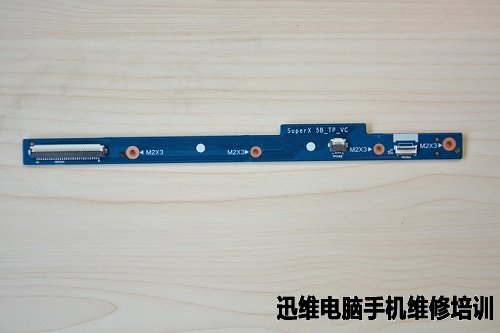

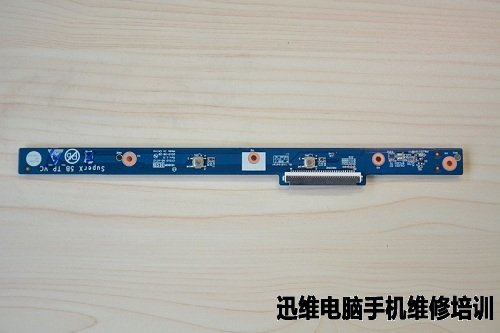

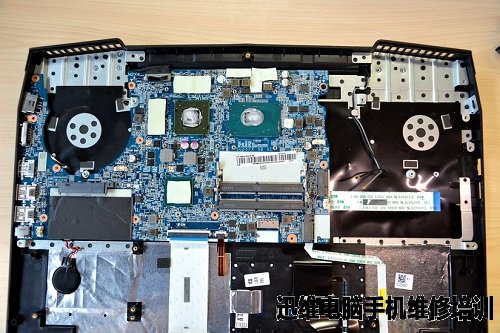

  取下支架后,可以看到联想拯救者ISK的主板,相关的组件也可以继续拆解了。这个细长条的电路板是控制触控板和键盘的,拆解排线时需要小心。

联想拯救者ISK拆机 图21
联想拯救者ISK拆机 图21

  型号:英特尔superX 5B

联想拯救者ISK拆机 图22
联想拯救者ISK拆机 图22

联想拯救者ISK拆机 图23
联想拯救者ISK拆机 图23

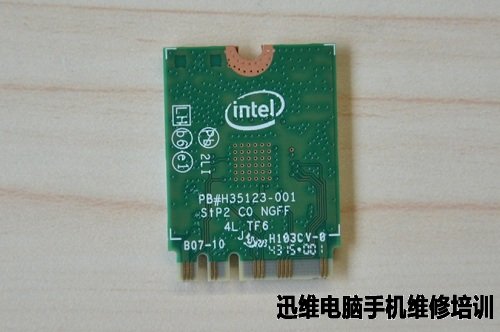

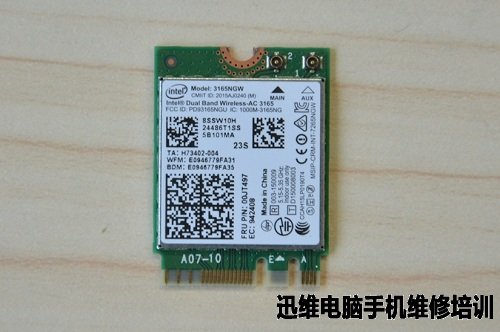

  Intel 3165NGW 无线芯片。

联想拯救者ISK拆机 图24
联想拯救者ISK拆机 图24

联想拯救者ISK拆机 图25
联想拯救者ISK拆机 图25

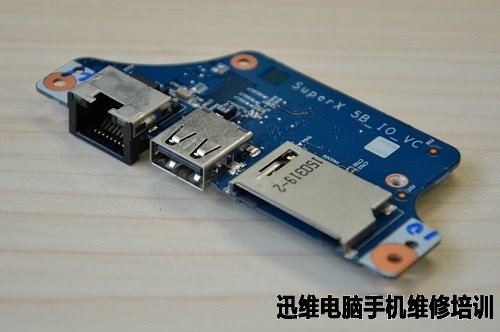

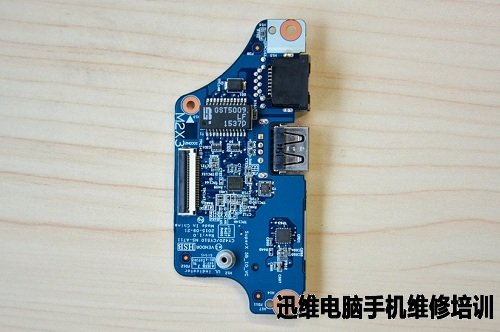

  接口控制电路,GST5009网桥芯片。

联想拯救者ISK拆机 图26
联想拯救者ISK拆机 图26

联想拯救者ISK拆机 图27
联想拯救者ISK拆机 图27

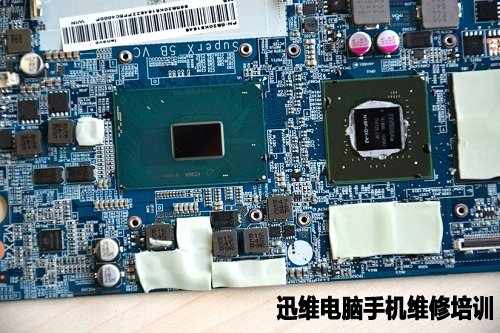

  要拆解主板,必须要首先卸下散热铜管,因为散热管下压着一颗固定主板的螺丝。

  拧下9个固定散热片的螺丝,就可以直接看到处理器和显卡,同样在显存颗粒上也覆盖了导热胶。

联想拯救者ISK拆机 图28
联想拯救者ISK拆机 图28

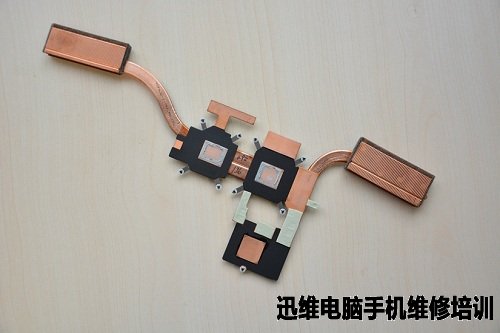

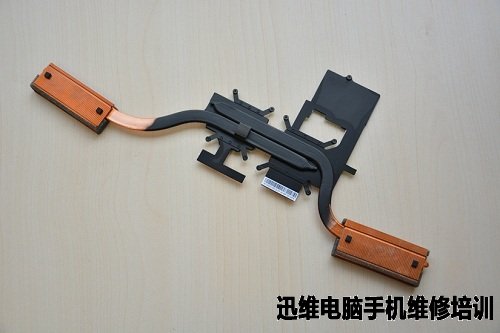

  散热铜管,负责三个芯片的散热。

联想拯救者ISK拆机 图29
联想拯救者ISK拆机 图29

联想拯救者ISK拆机 图30
联想拯救者ISK拆机 图30

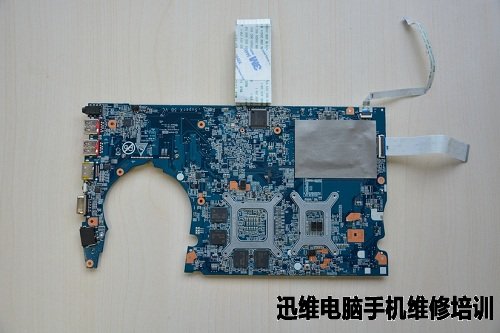

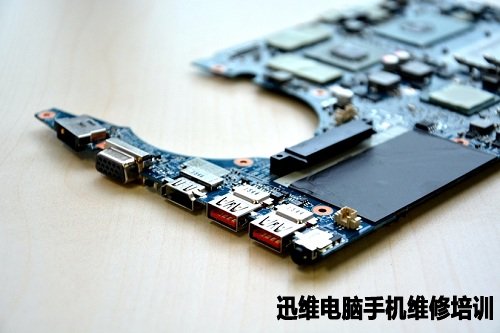

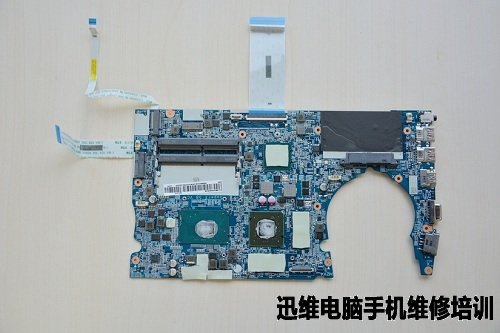

  联想拯救者ISK主板。

联想拯救者ISK拆机 图31
联想拯救者ISK拆机 图31

联想拯救者ISK拆机 图32
联想拯救者ISK拆机 图32

联想拯救者ISK拆机 图33
联想拯救者ISK拆机 图33

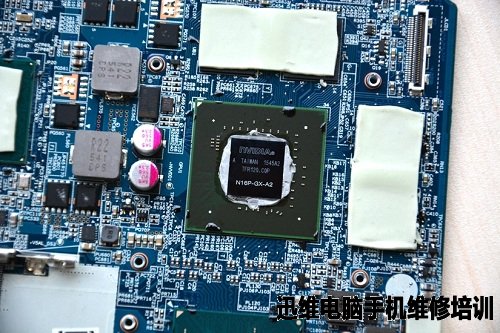

  英伟达GTX-960M显卡。

联想拯救者ISK拆机 图34
联想拯救者ISK拆机 图34

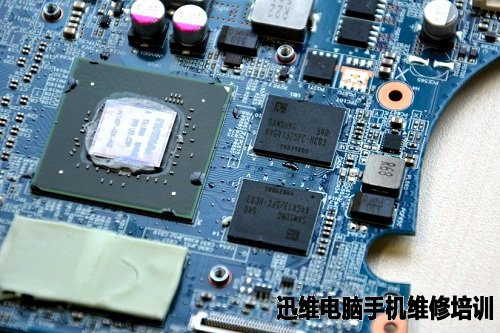

  显卡周围的显存颗粒,单个512MB,核心频率540MHz 32位 GDDR5 FBGA封装。

联想拯救者ISK拆机 图35
联想拯救者ISK拆机 图35

联想拯救者ISK拆机 图36
联想拯救者ISK拆机 图36

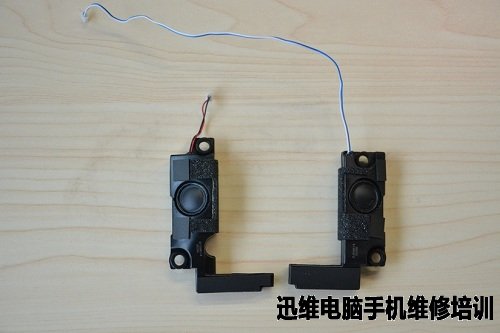

  小喇叭。

联想拯救者ISK拆机 图37
联想拯救者ISK拆机 图37

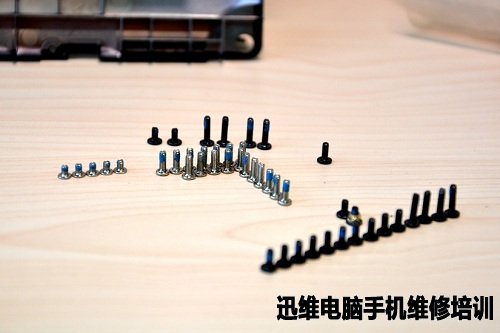

  拆卸下来的螺丝,包括导热上的9颗,就有足足五十多颗螺丝钉。

联想拯救者ISK拆机 图38
联想拯救者ISK拆机 图38

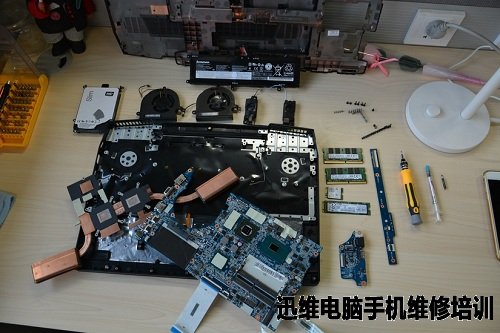

  联想拯救者ISK拆机到此结束!附拆机所有硬件集合图:

联想拯救者ISK拆机 图39
联想拯救者ISK拆机 图39
