惠普Pavilion x360做工如何?惠普Pavilion x360拆机图解

更新时间:2016-10-08 14:20:01


  惠普Pavilion x360是一款屏幕可以实现360°翻转的笔记本,该机采用的是一块13.3英寸的全高清IPS屏幕,支持十点触控,分辨率为1920×1080,可视角度可达178°。配备了英特尔酷睿i5-6200U处理器,8G DDR4-2133内存,1TB的机械硬盘,显卡方面则是采用英特尔核心显卡HD 520。那么惠普Pavilion x360的做工、内部结构又如何呢?下面我们通过拆机来一探究竟吧。

惠普Pavilion x360拆机 图1
惠普Pavilion x360拆机 图1

惠普Pavilion x360拆机 图2
惠普Pavilion x360拆机 图2

惠普Pavilion x360拆机 图3
惠普Pavilion x360拆机 图3

  惠普Pavilion x360拆机方法/步骤:

  在机身背面,大部分螺丝隐藏在垫脚内,拆卸时一定要记得全部拧下。

惠普Pavilion x360拆机 图4
惠普Pavilion x360拆机 图4

  注意,在图中这个位置还有一颗固定螺丝。

惠普Pavilion x360拆机 图5
惠普Pavilion x360拆机 图5

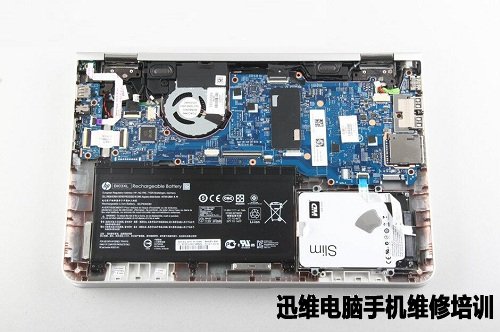

  拆下所有固定螺丝,就可以将后壳打开,可清楚的看到惠普Pavilion x360的内部结构。

惠普Pavilion x360拆机 图6
惠普Pavilion x360拆机 图6

  电池占机身内部四分之一的空间,拆解先从电池开始,避免对其它硬件造成损坏。

惠普Pavilion x360拆机 图7
惠普Pavilion x360拆机 图7

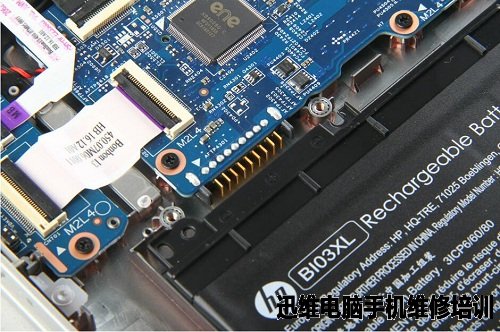

  拧下电池上的固定螺丝,才能将电池取下。

惠普Pavilion x360拆机 图8
惠普Pavilion x360拆机 图8

  电池容量为3470mAh。

惠普Pavilion x360拆机 图9
惠普Pavilion x360拆机 图9

惠普Pavilion x360拆机 图10
惠普Pavilion x360拆机 图10

  来自西部数据容量为1TB机械硬盘。

惠普Pavilion x360拆机 图11
惠普Pavilion x360拆机 图11

惠普Pavilion x360拆机 图12
惠普Pavilion x360拆机 图12

  拆下电池、机械硬盘后内部结构特写。

惠普Pavilion x360拆机 图13
惠普Pavilion x360拆机 图13

  小主板正反面特写。

惠普Pavilion x360拆机 图14
惠普Pavilion x360拆机 图14

惠普Pavilion x360拆机 图15
惠普Pavilion x360拆机 图15

  接下来拆主板,首先要拧下主板上所有的固定螺丝。

惠普Pavilion x360拆机 图16
惠普Pavilion x360拆机 图16

  拆下的惠普Pavilion x360散热风扇正反面特写。

惠普Pavilion x360拆机 图17
惠普Pavilion x360拆机 图17

惠普Pavilion x360拆机 图18
惠普Pavilion x360拆机 图18

  主板正面芯片组:

  红色:Intel Core i5-6200U 主频2.30GHz,内建Intel HD 520显卡
  蓝色:三星8GB内存条

惠普Pavilion x360拆机 图19
惠普Pavilion x360拆机 图19

  主板背面特写。

惠普Pavilion x360拆机 图20
惠普Pavilion x360拆机 图20

惠普Pavilion x360拆机 图21
惠普Pavilion x360拆机 图21

惠普Pavilion x360拆机 图22
惠普Pavilion x360拆机 图22

  惠普Pavilion x360机身内部的两个内存插槽。

惠普Pavilion x360拆机 图23
惠普Pavilion x360拆机 图23

  来自三星的单条 8GB内存条,型号为:M471A1G43DBO-CPB。

惠普Pavilion x360拆机 图24
惠普Pavilion x360拆机 图24

  Intel Dual Band Wrieless-AC 3165无线网卡。

惠普Pavilion x360拆机 图25
惠普Pavilion x360拆机 图25

  拆机到此结束!附惠普Pavilion x360拆机全家福。

惠普Pavilion x360拆机 图26
惠普Pavilion x360拆机 图26
