新MacBook Pro笔记本最全拆解高清图赏!

更新时间:2016-11-16 09:47:04

  当用户需要把iPhone 7连接到全新的MacBook Pro时,那么他就必须用上两个适配器才行,如果用户想要将USB-A的设备跟MacBook Pro的USB-C接上,那么…显而易见,还需要再配另一个适配器。此外,iPhone 7还有一个弊端就是当用户把手机插到某一台电脑上时,手机自带的Lightning耳机则无法支持。也就是说在这个时候,耳机根本就形同虚设。下面我们对MacBook Pro进行拆解。

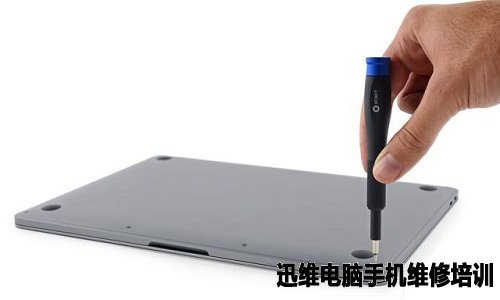

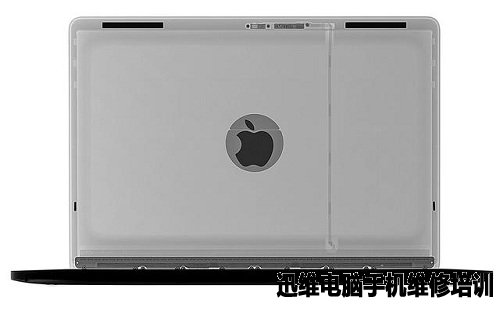

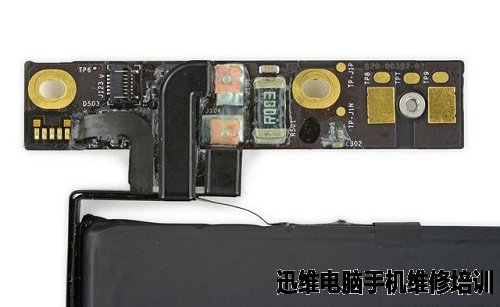

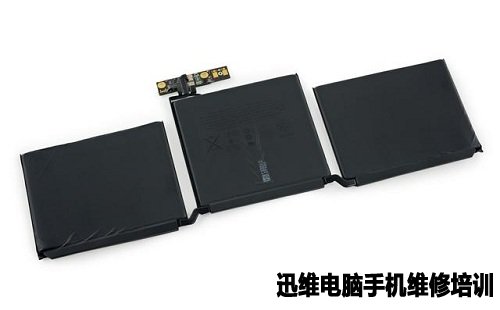

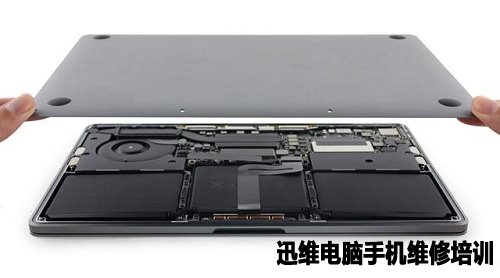

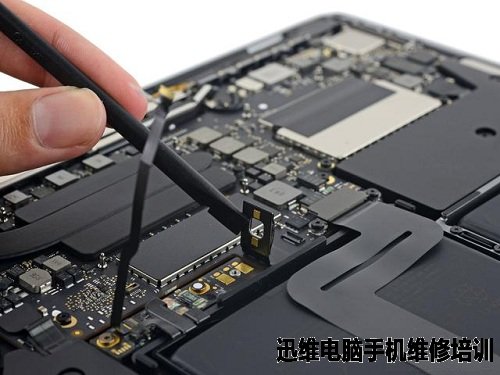

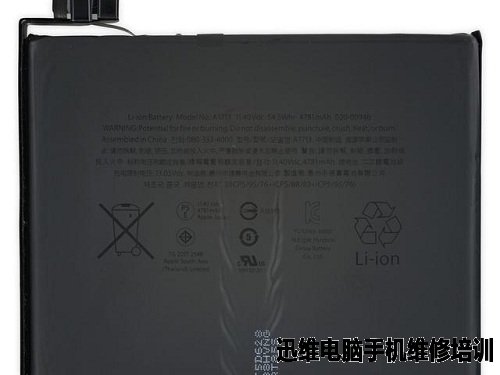

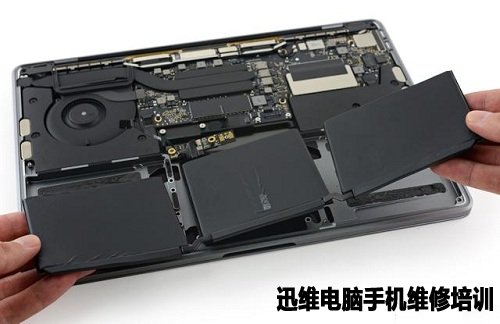

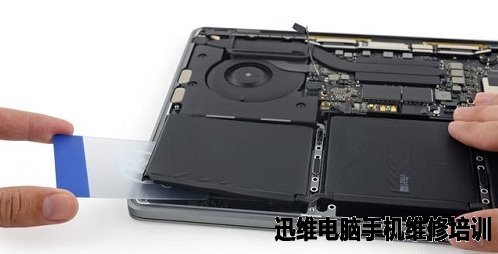

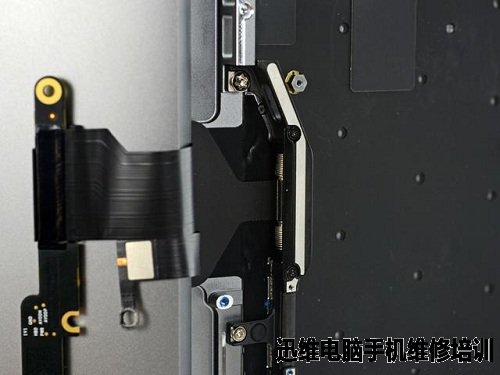

  先断电、拆电池——电池的拆卸十分恼人,为了固定,苹果用上了很多胶水。

新MacBook Pro笔记本最全拆解高清图赏!
图1 新MacBook Pro拆解
新MacBook Pro笔记本最全拆解高清图赏!
图2 新MacBook Pro拆解
新MacBook Pro笔记本最全拆解高清图赏!
图3 新MacBook Pro拆解
新MacBook Pro笔记本最全拆解高清图赏!
图4 新MacBook Pro拆解
新MacBook Pro笔记本最全拆解高清图赏!
图5 新MacBook Pro拆解
新MacBook Pro笔记本最全拆解高清图赏!
图6 新MacBook Pro拆解
新MacBook Pro笔记本最全拆解高清图赏!
图7 新MacBook Pro拆解
新MacBook Pro笔记本最全拆解高清图赏!
图8 新MacBook Pro拆解

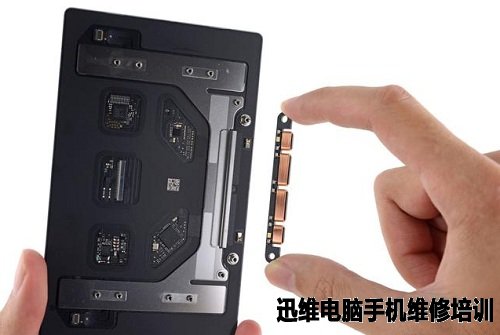

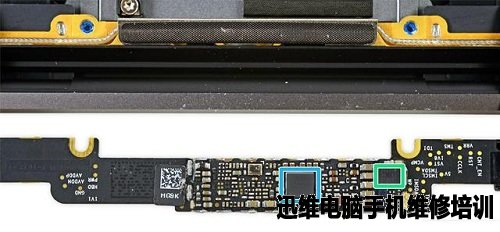

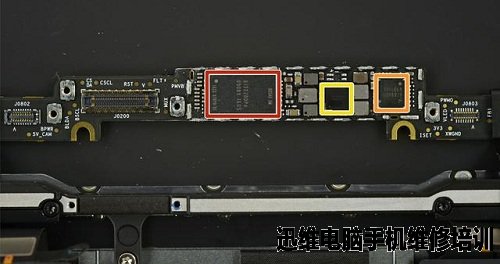

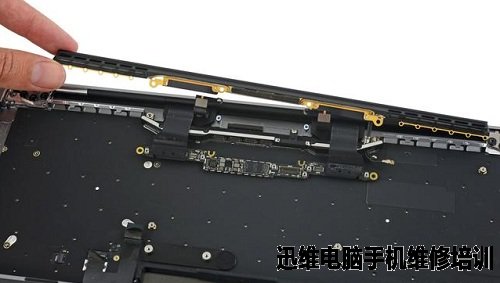

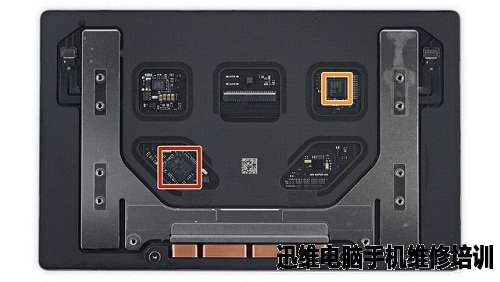

  接下来是触控板——配备ST Microelectronics STM32F103VB ARM Cortex-M3 MCU、Broadcom(博通) BCM5976C1KUFBG压感控制器。

新MacBook Pro笔记本最全拆解高清图赏!
图9 新MacBook Pro拆解
新MacBook Pro笔记本最全拆解高清图赏!
图10 新MacBook Pro拆解
新MacBook Pro笔记本最全拆解高清图赏!
图11 新MacBook Pro拆解
新MacBook Pro笔记本最全拆解高清图赏!
图12 新MacBook Pro拆解

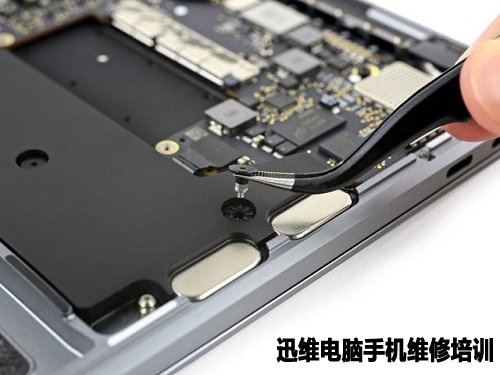

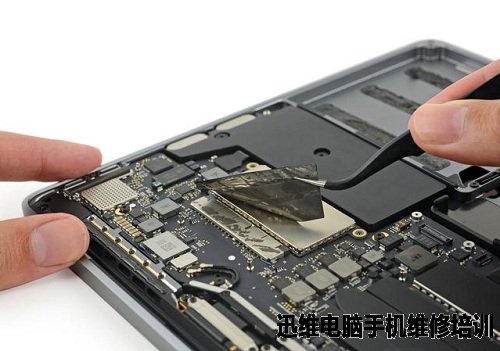

  遗憾的是,SSD部分无法轻松拆卸替换,因为上面贴了一张厚厚的防护胶布。撕掉胶布之后,你还得拆下用于固定它的几颗螺丝。不但如此,这种PCIe接口的SSD生产的第三方厂家并不多,价格肯定比较感人——好好用市面通行的M.2不好吗?

新MacBook Pro笔记本最全拆解高清图赏!
图13 新MacBook Pro拆解
新MacBook Pro笔记本最全拆解高清图赏!
图14 新MacBook Pro拆解

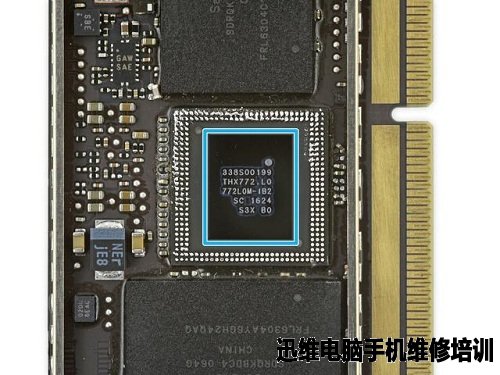

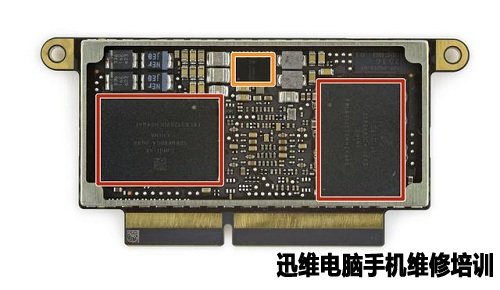

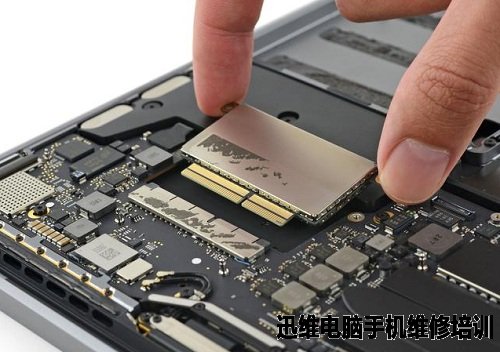

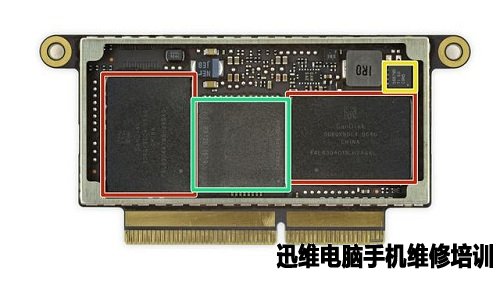

  SSD部分具体规格:SanDisk SDRQKBDC4 064G 64 GB NAND 颗粒 (x4速率、256 GB)、Apple 338S00227主控芯片、德州仪器58879D MOSFET、F4432ACPE-GD-F 美光 512 MB DDR2 缓存——SSD是特殊规格、自家主控……看来像以前那样买乞丐版自己来升级无望了。

新MacBook Pro笔记本最全拆解高清图赏!
图15 新MacBook Pro拆解
新MacBook Pro笔记本最全拆解高清图赏!
图16 新MacBook Pro拆解
新MacBook Pro笔记本最全拆解高清图赏!
图17 新MacBook Pro拆解

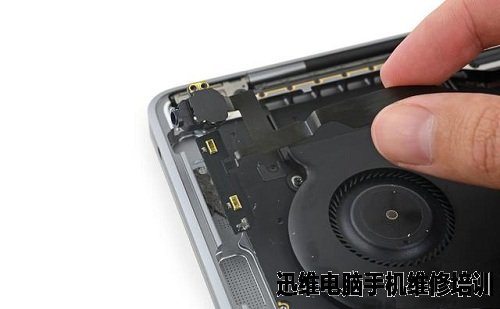

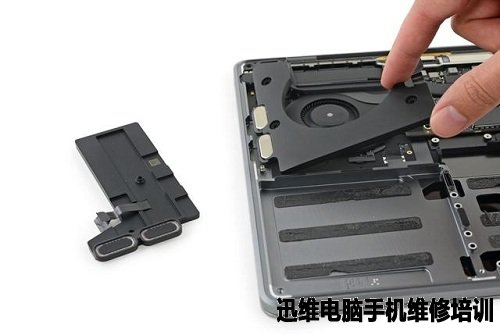

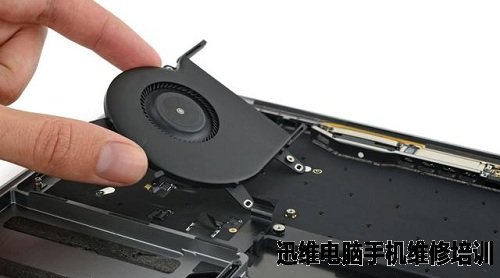

  拆主板之前先卸风扇,可以看到内部是高度模块化的。

新MacBook Pro笔记本最全拆解高清图赏!
图18 新MacBook Pro拆解
新MacBook Pro笔记本最全拆解高清图赏!
图19 新MacBook Pro拆解
新MacBook Pro笔记本最全拆解高清图赏!
图20 新MacBook Pro拆解
新MacBook Pro笔记本最全拆解高清图赏!
图21 新MacBook Pro拆解

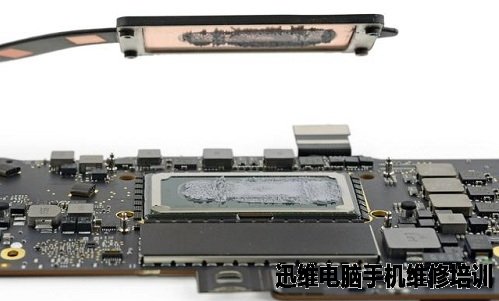

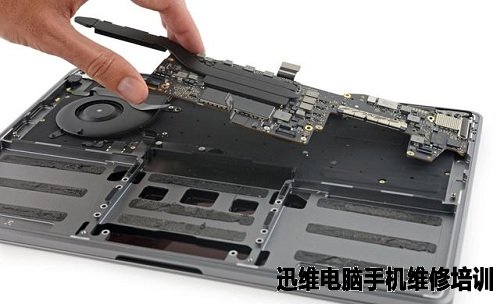

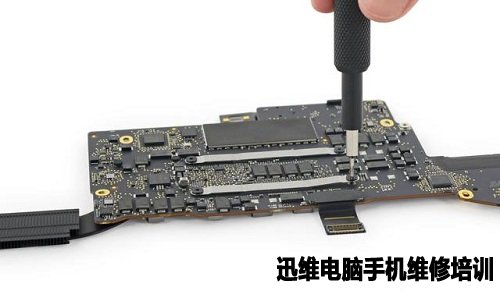

  将散热器与主板分离。

新MacBook Pro笔记本最全拆解高清图赏!
图22 新MacBook Pro拆解
新MacBook Pro笔记本最全拆解高清图赏!
图23 新MacBook Pro拆解
新MacBook Pro笔记本最全拆解高清图赏!
图24 新MacBook Pro拆解

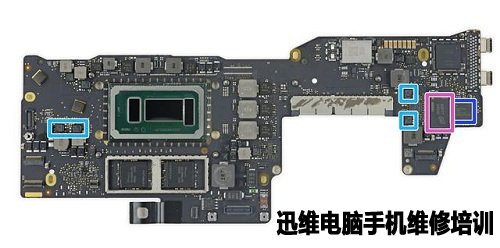

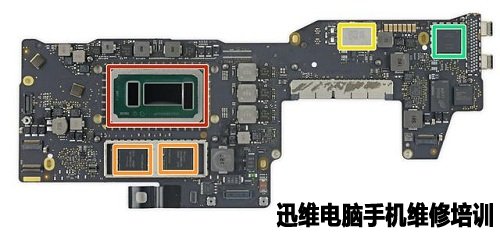

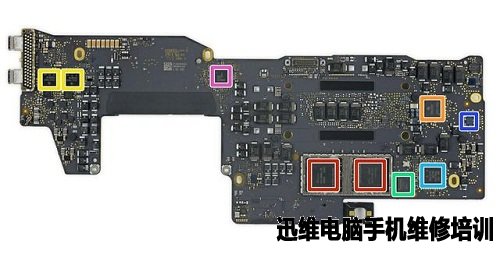

  主板还是一如既往地规整、拆下来的主板详细配置——英特尔 Core i5-6460U 处理器 with Iris Graphics 540核芯显卡、SKhynix H9CCNNNBJTML LPDDR3 内存、Universal Scientific Industrial 339S025 Wi-Fi 模块、Intel JHL6540 Thunderbolt 3 控制器、德州仪器58873D Synchronous Buck NexFET Power Block MOSFET Pair、博通 BCM15700A2 camera processor、Micron MT41K256M16TW-107 512 MB DDR3L SDRAM。

新MacBook Pro笔记本最全拆解高清图赏!
图25 新MacBook Pro拆解
新MacBook Pro笔记本最全拆解高清图赏!
图26 新MacBook Pro拆解
新MacBook Pro笔记本最全拆解高清图赏!
图27 新MacBook Pro拆解

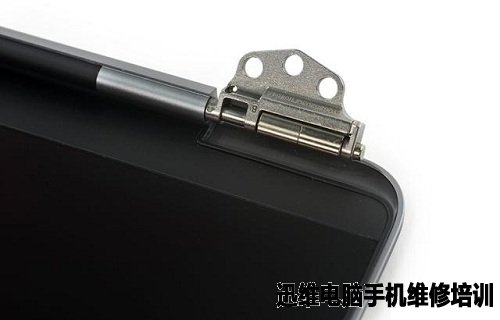

  拆屏幕比较复杂,大家随意感受一下。

新MacBook Pro笔记本最全拆解高清图赏!
图28 新MacBook Pro拆解
新MacBook Pro笔记本最全拆解高清图赏!
图29 新MacBook Pro拆解
新MacBook Pro笔记本最全拆解高清图赏!
图30 新MacBook Pro拆解
新MacBook Pro笔记本最全拆解高清图赏!
图31 新MacBook Pro拆解
新MacBook Pro笔记本最全拆解高清图赏!
图32 新MacBook Pro拆解
新MacBook Pro笔记本最全拆解高清图赏!
图33 新MacBook Pro拆解
新MacBook Pro笔记本最全拆解高清图赏!
图34 新MacBook Pro拆解
新MacBook Pro笔记本最全拆解高清图赏!
图35 新MacBook Pro拆解

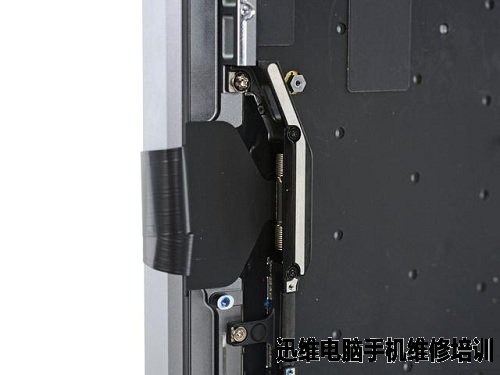

  将屏幕与底座分离。

新MacBook Pro笔记本最全拆解高清图赏!
图36 新MacBook Pro拆解
新MacBook Pro笔记本最全拆解高清图赏!
图37 新MacBook Pro拆解

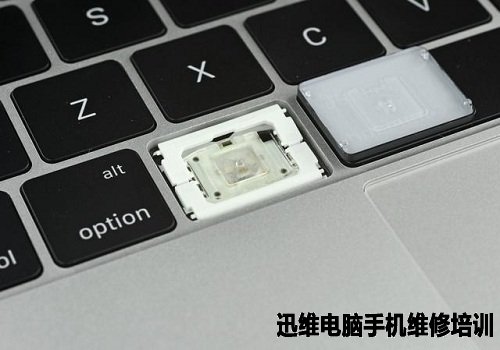

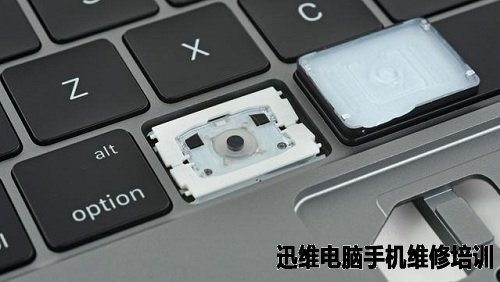

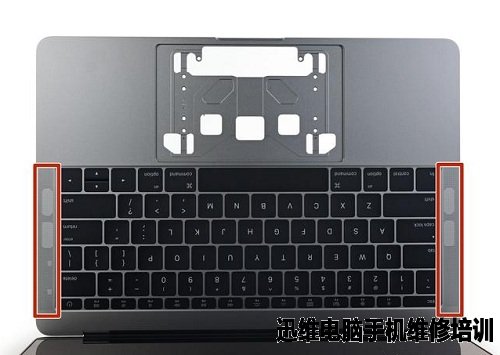

  值得注意的是,新款MacBook Pro的蝴蝶按键(上)确实得到了更新。其高度略增加了一点,圆顶机械按键结构与键帽的结合比12英寸的MacBook(下)更好。

新MacBook Pro笔记本最全拆解高清图赏!
图38 新MacBook Pro拆解
新MacBook Pro笔记本最全拆解高清图赏!
图39 新MacBook Pro拆解

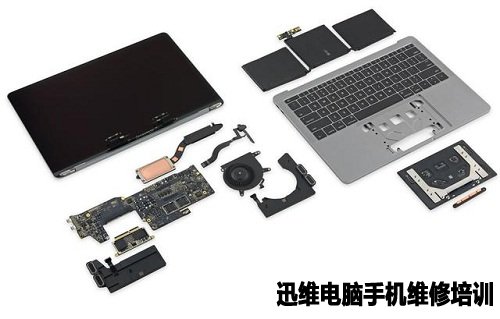

  集合图:

新MacBook Pro笔记本最全拆解高清图赏!
图40 新MacBook Pro拆解

  新MacBook Pro拆解到此结束!
