联想拯救者R720-15IKBN笔记本进水不开机维修
机器型号：联想拯救者R720-15IKBN
主板版号：NM-B191 REV 1.0
故障现象：笔记本进水不开机
客户描述掉大海里了，进海水。
机器到手惨不忍睹，拍照记录，三板斧洗洗刷刷。
联想拯救者R720-15IKBN笔记本进水不开机维修
联想拯救者R720-15IKBN笔记本进水不开机维修
找到图纸发现是VCCSA的供电芯片腐蚀。
处理干净发现4脚VCC有断，V20B+过节点后有烧断，找好电阻飞线。
联想拯救者R720-15IKBN笔记本进水不开机维修-飞线
飞好线、补好芯片，打了一遍阻值确定测试没有短路。
联想拯救者R720-15IKBN笔记本进水不开机维修-绿油固化
确保万无一失，开始通电测试。测试供电完美输出，芯片本体没任何问题。
接屏幕测试，屏幕不亮，看电流应该已经启动，外接显示器看看，外接OK，换回内屏，拿手电打了一下，原来是暗屏。
测试屏接口供电发现问题，原来是缺供电，倒追到芯片U9。
测试有5脚供电进来，也有开启，1脚无输出，果断拿下给1脚和5脚一坨锡，屏幕顺利点亮。
联想拯救者R720-15IKBN笔记本进水不开机维修-完美亮机

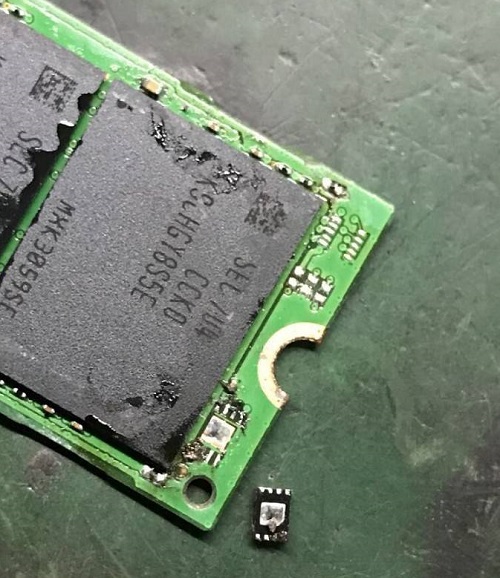

硬盘也进水没敢接硬盘，先把硬盘进水清理一下。
硬盘处理完毕开机进系统，独显呢？查显卡的条件，可是查了一遍找不到问题，反反复复不下5遍，都没有发现问题。看了只能干显卡了。

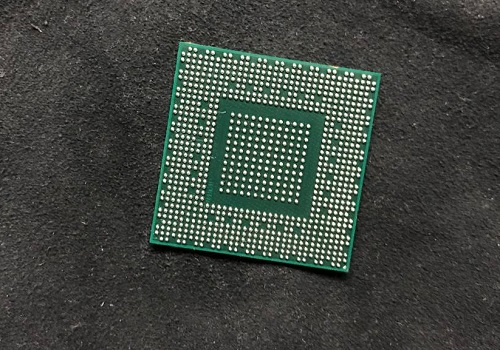

手里有片AM9的板子，显卡外观一模一样，只是型号略有差别，AM9的是N17P-G0-A1，原机的是N17P-G1-A1。直接拆了植珠，替换尝试看看。

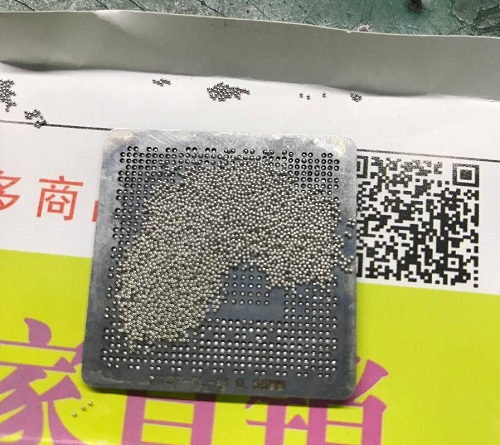

联想拯救者R720-15IKBN笔记本进水不开机维修-显卡植球
拆下拯救者的显卡，除黑胶，掉了一片空点。
清理完毕焊盘，做好的显卡上BGA开焊。
联想拯救者R720-15IKBN笔记本进水不开机维修-BGA焊接显卡
焊接完毕，打值，开机进系统，独显来了，至此维修完成。
联想拯救者R720-15IKBN笔记本进水不开机维修-完美修复
