联想E30笔记本故障维修一例

  【机器型号】:联想E30

  【故障现象】:

  开机一看电流到0.700,拆出来测主板电感电压除了cpu电压没出,其它电压都出了。

  【维修过程】:

  顺藤摸瓜查cpu供电的条件vcc中有0.9v,问题就在这了。

联想E30笔记本故障维修一例
图1 联想E30笔记本维修

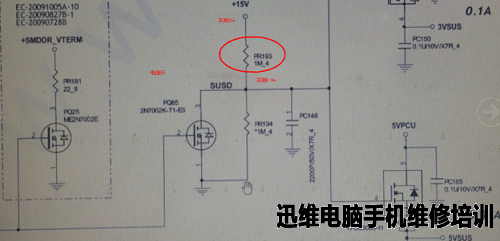

  cpu供电芯片是由5v后继来的 ,然后就查到后继电压测pq70的4脚中有0.9v,肯定不对,然后我就查pq65的第2脚,测待机5v开机0v正常,问题就在这里。

联想E30笔记本故障维修一例
图2 联想E30笔记本维修

  测量pr193一端是15v,一端是0.9,果断来拉线过去完美亮机。

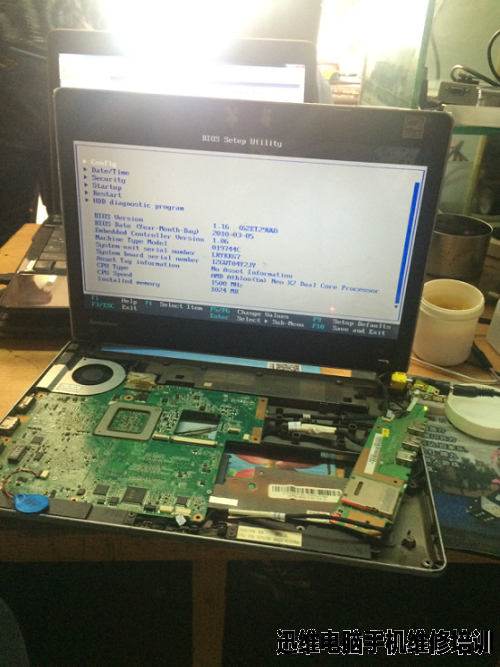

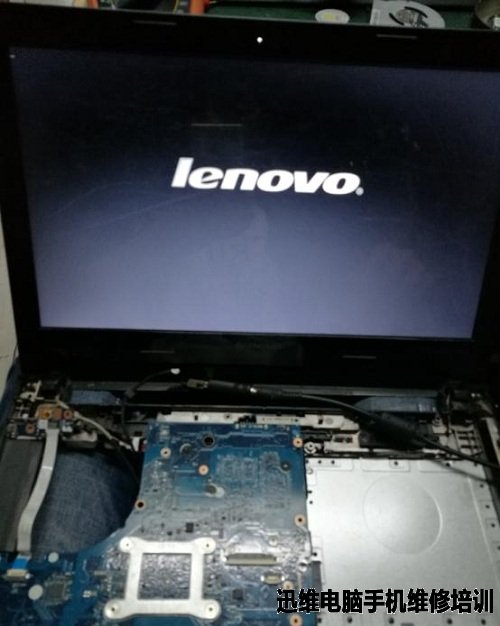

  维修到此结束,附亮机图:

联想E30笔记本故障维修一例
图3 联想E30笔记本维修
