联想B460 开不了机 大短路故障维修

更新时间:2017-01-21 13:51:43


  机器型号:联想B460

  故障现象:开不了机,大短路。

  维修过程:

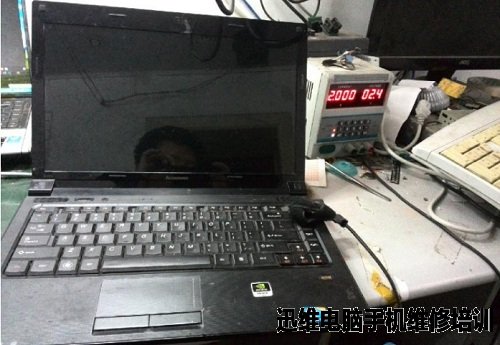

  客户一台笔记本,说开不了机了,一看是联想B460,估计是大短路(通病),小铁壳很容易坏。拔掉电池,电源箱调19V 2A,插上,果不其然——完短!

联想B460 开不了机 大短路故障维修 图1
联想B460 开不了机 大短路故障维修 图1

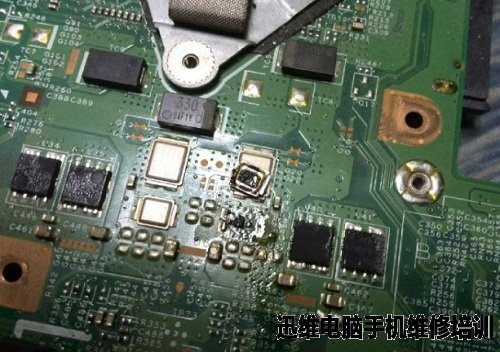

  拆机,拆完C壳明显的看到CPU供电的MOS管烧掉了。

联想B460 开不了机 大短路故障维修 图2
联想B460 开不了机 大短路故障维修 图2

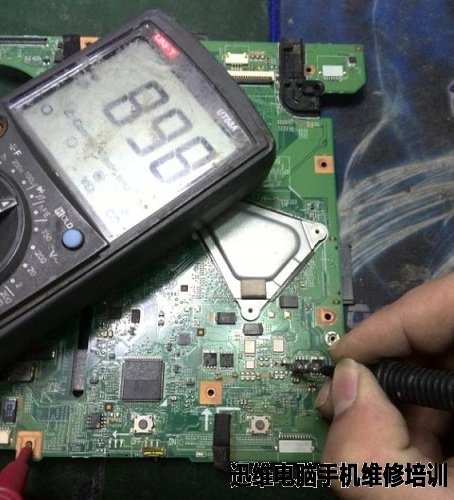

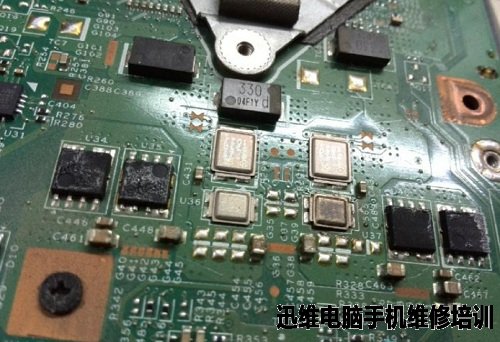

  万用表对地打阻值 49Ω,短路。用风枪取下这个烧黑的小铁壳,取下来明显的看到这管子已经报废了!

联想B460 开不了机 大短路故障维修 图3
联想B460 开不了机 大短路故障维修 图3

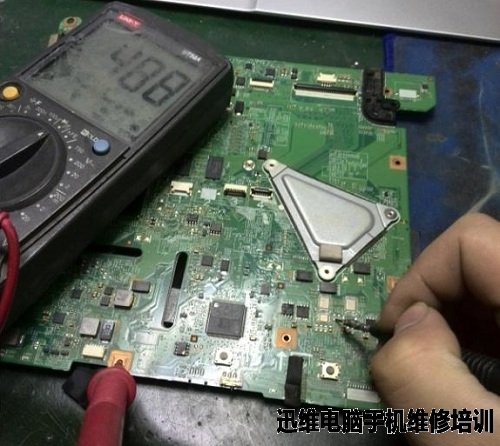

  焊盘都烧的露铜了,用手术刀清理好焊盘,再次对地打阻值,显示488Ω,主供电对地四五百阻值正常!

联想B460 开不了机 大短路故障维修 图4
联想B460 开不了机 大短路故障维修 图4

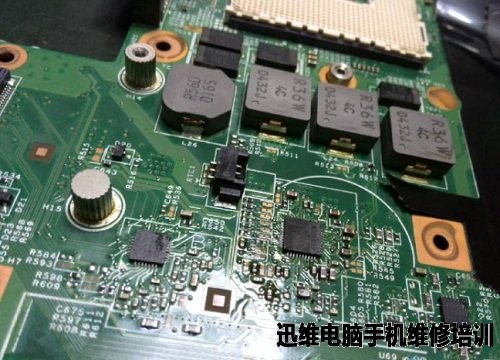

  主供电对地正常了,然后测量MOS管的G、S,发现G-S短路了,看样子这个供电芯片也烧了!找块料板,摘下芯片,替换。再次测量G、S不短了,对地阻值也正常了。

联想B460 开不了机 大短路故障维修 图5
联想B460 开不了机 大短路故障维修 图5

联想B460 开不了机 大短路故障维修 图6
联想B460 开不了机 大短路故障维修 图6

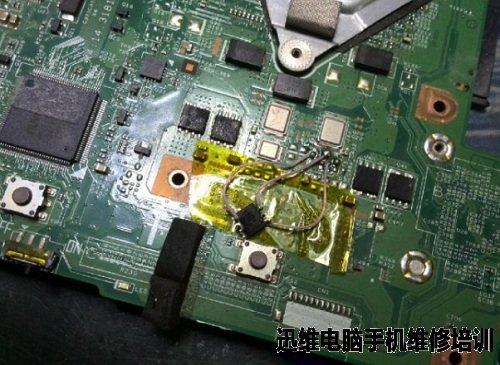

  现在只剩下将烧毁的小铁壳换一个,因为焊盘都坏成这样了,也无法原型号替换,只能找个MOS上管飞线了!

联想B460 开不了机 大短路故障维修 图7
联想B460 开不了机 大短路故障维修 图7

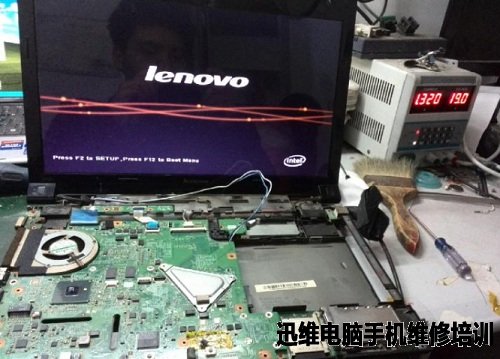

  然后装一半测机,一次点亮!维修到此结束!

联想B460 开不了机 大短路故障维修 图8
联想B460 开不了机 大短路故障维修 图8
