宏碁笔记本ACER E1-471G不开机维修案例

更新时间:2016-03-04 11:18:17


  笔记本型号:ACER E1-471G

  板号:DAZQSAMB6F1 REV:F

  芯片组:CLJ8C

  显卡型号:N13P-GL-A1

  故障描述:不开机

  解决方法与过程:

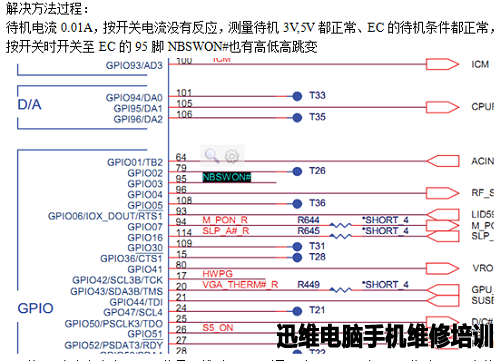

  待机电流0.01A,按开关电流没有反应,测量待机3V,5V都正常、EC的待机条件都正常,按开关时开关至EC的95脚NBSWON#也有高低高跳变。

 ACER E1-471G图一

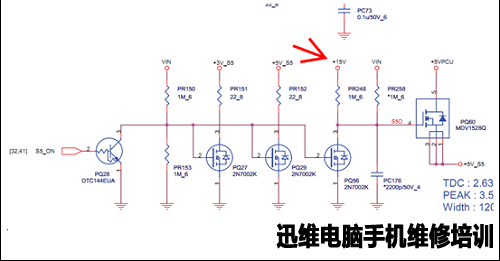

  EC的26脚也有发出S5_on信号,找到PQ28测量2脚2.5V,3脚0V,此时PQ56为截止状态,正常情况下+15V电压就会经过PR248电阻到PQ60的4脚,PQ60就会处于导通状态,实测PQ60的4脚只有2V左右电压,再测PR248电阻两端也是2V左右电压。

 ACER E1-471G图二

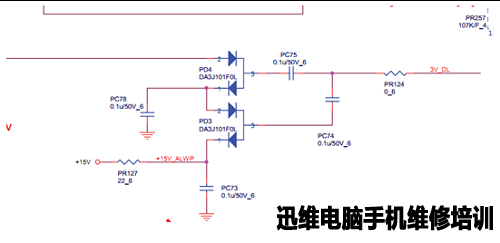

  测量PD4的2脚5V,3脚4.5V,原来是+15V没有正常升压,将升压电路的二极管跟电容更换后故障依旧。

 ACER E1-471G图三

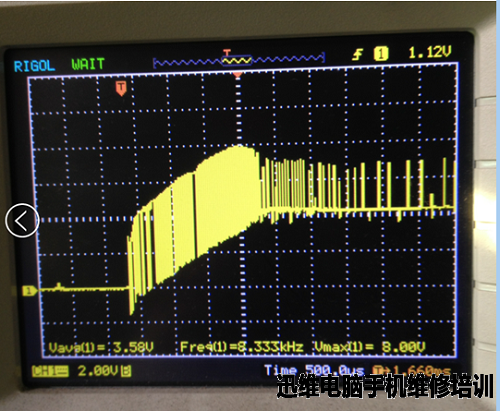

  上示波器测得+15波形不正常,波形如下:
 ACER E1-471G图四

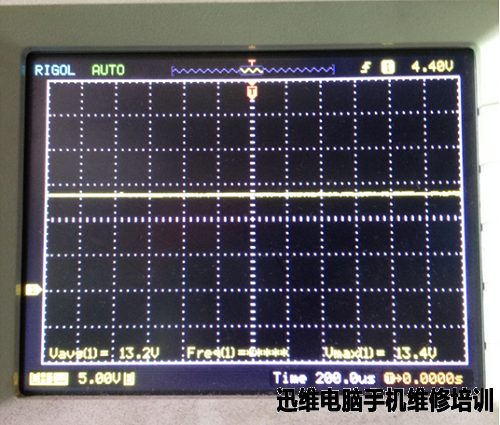

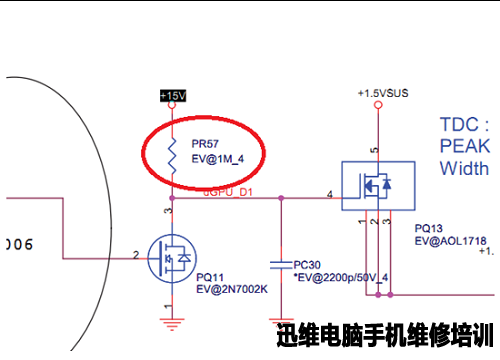

  最后将+15V电路上的元件一一断开,最后将PR57电阻断开后,+15V电压就正常了。

 ACER E1-471G图五

 ACER E1-471G图六

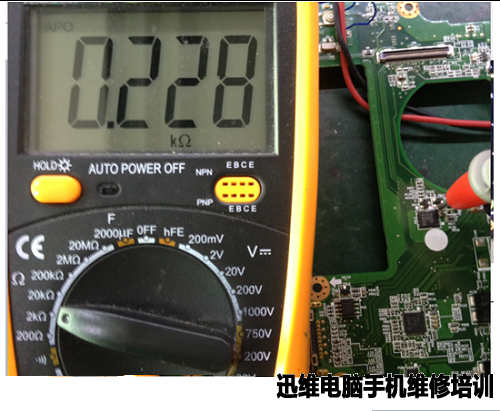

  实测PR57电阻的1M电阻阻值既然为200多欧了,实测图如下 :

 ACER E1-471G图七

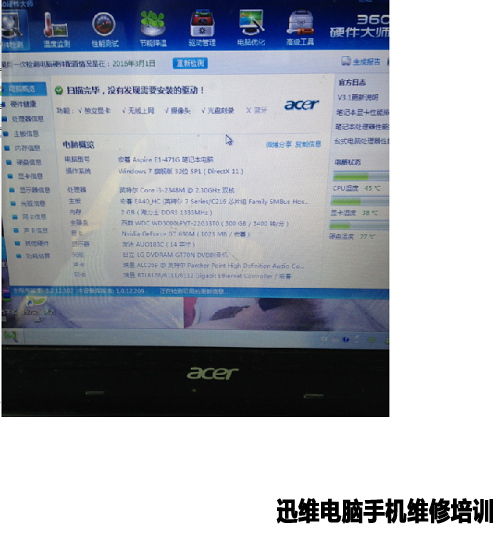

  一般电阻损坏是阻值增大,很少损坏后阻值变小的,但是PR57电阻确实是阻值变小了,将其更换后+15V正常了,能正常开机了,装上CPU、内存测试显示了。

 ACER E1-471G图八

  本文作者谢贤坤擅长各大品牌笔记本主板维修。
