SONY MBX-268不充电维修

更新时间:2016-03-05 10:09:41

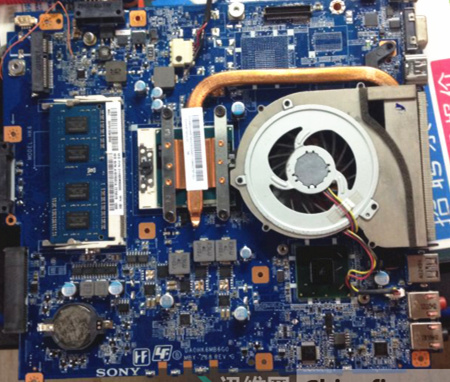

  今天接到一台MBX-268的机器,广达代工,拿到机不触发,待机0.001。





  维修过程如下:

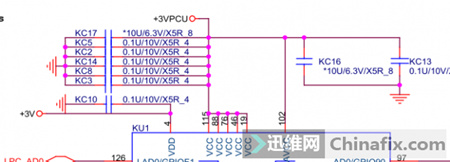

  拆机后,用表打公共电压有19V,查EC  AVCC脚供电,102脚3VPCU无电压。





  查来源由PU103产生,由3脚6237LDO5 5V转换成3V为待机供电,此IC由3脚输入,4脚输出。1脚开启,查3脚5V正常,2脚开启为0V,不正常,此信号受控于PQ230,但没用料,不管他。再看由3V_PCU过电阻PR510转换,此时心想,断开电阻试机,咦!电压3VPCU出来了,触发看看,果然能开机,电流小奔,1.131安,接屏显示,但是不充电,还是继续修吧,接回电阻PR510。

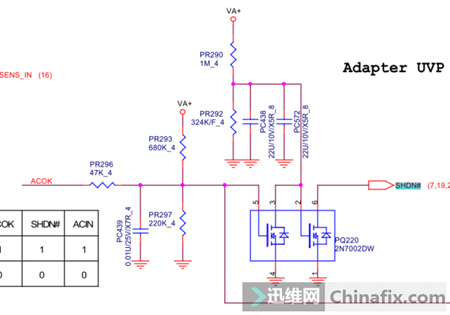

  心想换个充电IC,再慢慢查原因,给徒弟炼炼手,叫他去换。过了一会儿,徒弟告诉我,主板吹鼓了,他说还有啪啪声响,我脸铁青,心想完了,拿板一看还不严重,接着自已拿个IC再换,换好后,发现还是不触发,查信号,EC供电还是没有出来,接着追其来源,找到PU103的开启信号没有,再找PR510另一端,SHDN#的来源,它去到几个地方,其中一路来到PQ220。





  首先,看了到这个IC,因为他跟充电IC有关联,此为六脚双MOS管IC,要当5脚ACOK为高电平,6脚的SHDN#才不会拉低,量下5脚1.0V,问题找到了,不正常,为什么会有1.0V?根据经验可能是ACOK信号接地了,我用计算器分压计算下,果然是1.0V。

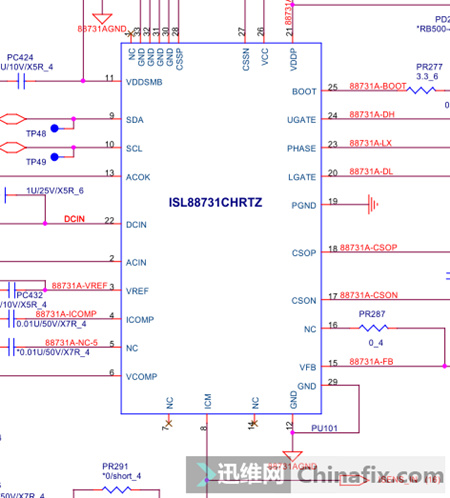

  ACOK的信号是充电IC ISL 88731C开路输出的,接地是因为IC工作不正常。




  先查22脚 DCIN,17.0V,觉的不对,公共电压19V,VA+也为19V,就算过PD4二极管,也有18V多,可能是电阻问题,量下R281阻值,原来阻值49欧,现在14K,找料板换掉。
  DCIN变为18.7V,0.3的压降,完全正常,但是ACOK还是1.0V,根据饼哥讲的ISL88731,现有DCIN和ACIN就会输出26脚的88731A_VCC,再给到21脚供电作为下管驱动电压,3脚VREF就会有电压,然后IC工作正常,13脚就开漏输出。
  DCIN正常了,查2脚ACIN,3.4V,也正常;查26脚,输出0V,不正常。用示波打,瞬间有,想了想,不对地,条件有,为什么不输出?查去向,只直边电容PC420,难道是电容问题?电容电IC背面,用表一打,发现与26脚不相通,吹断线了,飞线,测量好了,26脚有电压,21脚也有,3脚也有电压了,再打ACOK,有4.6V,分压计算,正常。

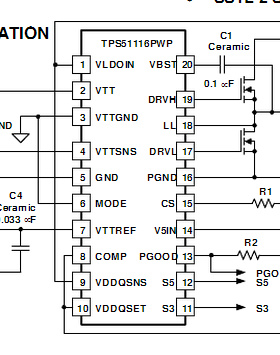

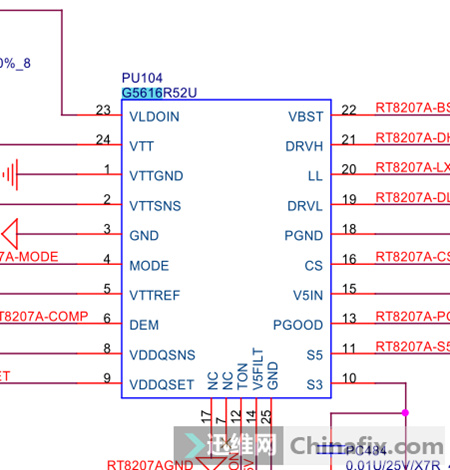

  期待满满,触发试试,上电0.3不动了,哎!打各大电压,先打内存电压就没有电压,用手摸摸IC,微微发烫,因为此内存IC在充电IC正背面,也被吹挂了。找IC换吧,这个IC是G5616R52U,但是手上没这个IC,找料板也没有,心想可能有的IC可以代,于是找了常见内存IC 51116,看了脚定义一样。

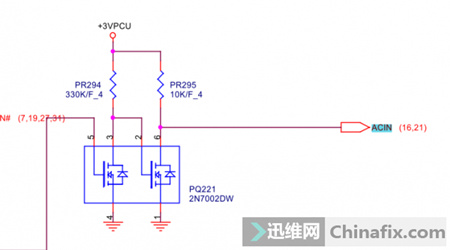

  不管死活,就换上去了。通电一看,电流上去了,接屏显示了。最重要的还要试电池,接上电池,待机0.006,一会就0.001,不触发,打公共电压,变为12V了,再插再仔细看,刚插是19V,一会就掉到12V了,看来是认电池模式了,这时查EC的ACIN,居然为1.0V,又是1.0V。查吧,这个信号来源PQ221,也是六脚双MOS管。




  同样是ACOK控制,量5脚电压4.6V正常,2脚和3脚为0v,也正常,但是6脚为1.0V,量PR295,电压为1.0,不对,这个电压和EC供电是一个电压,但是EC供电又是3.3V,量通断,果然又是断线,飞线,ACIN为3.3V了。
  接电源,接电池,通电,待机0.007,一会掉回0.003,量公共端19V,正常,再一会电流由0.25上到0.98,没有触发,判断在充电了。





  触发,电流一直正常上,接屏显示,故障修复。

  本文作者:迅维远程培训学员,迅维网论坛会员,ID:至命网络。
