液晶显示器电源IC-小6脚芯片的处理方法

更新时间:2016-03-12 10:58:04


  在最近几年维修的LED液晶显示器中,经常会遇到电源板带有小6脚的电源管理芯片,几年前遇到这个是头疼的事情,不知这是什么东东,通过长时间的摸索,了解了一些,在这里分享给大家,希望对维修同仁们有所帮助。       小6脚芯片因个头小,厂家所留的只有简单的几个字符,网上能搜索到的信息很少。常见的有63、35、48等这样的字符,63是OB2263,35是LD7535,48则SG6848等等。知道型号才能下手,所以在不知道型号的情况下,很多时候是束手无策,以前遇到这些小芯片,只能换板或用通用IC模块来改,用通用IC模块来改的话,有一个缺点是空间不够放,头疼。在这里说一个通用的方法可以解决这个问题。

  其实6脚贴片IC引脚都是一样的功能,在维修过程中,遇到300V正常,次级电路也正常的情况下,但电源板无输出,就直接动手换这个小6脚,大多数都可以搞定。有同型号更换的话,最好了,如果没有的话,就用OB2263代换。本人经常用的是OB2263,但在代换的时候要检查原芯片第3脚是否有电路。如果没有,则在第3脚对热地(大电容负极)接一个100K的(标号为104或1003的贴片电阻), 如果3脚有电路,包括有100K电阻,量一下,100K电阻的下端是不是接热地,如果是接热地,直接换;如果不是,则断开电路,将100K电阻接到热地,不管其他电路,如果不断开的话,通电100%会烧,切记这一条。这个代换处理的过程对于维修人员来说,不算复杂。

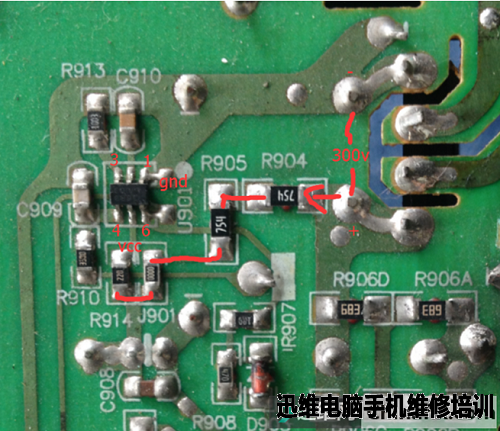

  在换这个小6脚芯片时,有时板上没有标识第1脚是哪个,不要紧,通常这个6脚芯片的第1脚是接热地(大电容的负极)的,跑一下线路就可以看出。小6脚芯片有时也没有标识,可以从芯片的字符来判断,正面看字符,在字符的左下脚是第1脚。对于新手来说,这个代换过程有点小紧张,可以去掉保险丝,加个假负载(家用灯泡),这样就不用担心烧板子了。为了更好地说明,如图
