超大工程惠普14-E033TX版号R62大面积进水修复

  机型:惠普14-E033TX

  版号:DAR62CMB6A

  此机是商家带客户来送修,描述进水有几天了,期间通过电。进水机器直接拆机,拆开一看进水面积很大啊。上图:

惠普笔记本进水修复

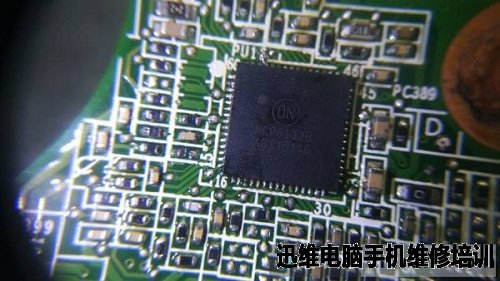

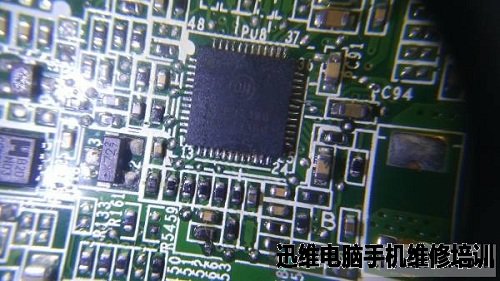

  跟客户沟通好。主板先做进水处理再进行检测,进水处理有单独费用,客户同意。找点洗洁精,用牙刷整板用水清洗,洗干净后上BGA,温度调到150度,烤板10分钟。清理之后查看主板芯片脚腐蚀很严重。

惠普笔记本进水修复

惠普笔记本进水修复


  用表测量各电路阻值,测量公共点阻值只有15欧姆。再测各电感阻值,发现公共点的阻值跟独显供电阻值一样,表示独显供电MOS击穿。取下显卡供电MOS管阻值正常。

惠普笔记本进水修复

  供电点正常了可以上电了,待机电流0.023A。试着触发,电流有明显的变化。这样看来待机部分基本上是正常的。开始用放大镜,整板观察腐蚀的电路,并且更换腐蚀了的电阻,在论坛下一个图纸比照查参数,发现所有腐蚀的电阻都是19V限流的1M电阻。把腐蚀了的芯片全换新断线的地方全部连上。

惠普笔记本进水修复

惠普笔记本进水修复

惠普笔记本进水修复


  断线的地方一一连好。太多了就不一一发图了。这是换下的电阻和芯片。

惠普笔记本进水修复

  开始上电,触发,电流跳变到0.5-0.6A停下,接屏亮了。

惠普笔记本进水修复

  但是维修还没结束,装机测试发现,不充电,不认独立显卡。只有拆机再检查了,先修不充电,检查充电电路,发现Q30击穿。

惠普笔记本进水修复

  Q30为N沟道MOS管,料板拆一个换上,上电,什么情况无待机了,电流0.000A-0.002A变化。测G极无24V电压,明显不通嘛。打算换一个充电芯片,找了一圈都没找到BQ738,论坛搜了下说BQ738更BQ725可以通用,就试试吧,上电还是不行,没办法了只有上示波器了,测量发现Q30 G极波形成锯齿状。有动作表示芯片在工作,这个现象像是后极短路一样。思考一下,以前研究过这个芯片,有电流检测什么的。是由两个电阻构成的。一测发现问题。

惠普笔记本进水修复

  PR49阻值无穷大,找一个换上,通电电流0.023A正常了,上电池OK能正常充电。好吧 还没完还有独显没出来呢。。。。继续查,独显电源芯片也进水腐蚀了的,并且换了一个新的上去,断线也补好了,腐蚀的电阻也换了,还有什么问题呢?开机测量没有独显供电,进系统也没有供电。喝口水思考一下,电阻PR155腐蚀过了,仔细看电路发现和PR146串连在一起的。

惠普笔记本进水修复

  测量发现PR146电阻无穷大,此电阻是649K精确电阻,只有慢慢找了。在料板上成功找到一个换上。

惠普笔记本进水修复

  通电测量独显供电处来了装机测试,哈哈 显卡来了。

惠普笔记本进水修复

  进行压力测试和跑3D都没问题。到此维修结束。

  作者ID:逍遥笔记
