逻辑板6大供电的作用与测试点常见故障

更新时间:2016-05-14 10:13:43

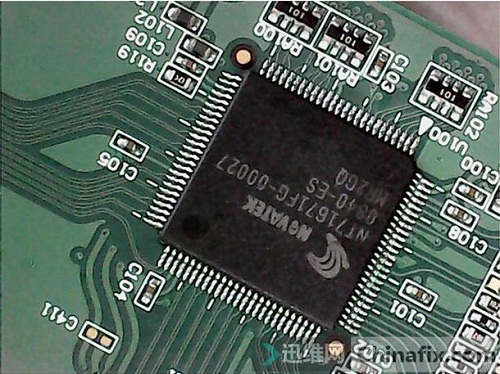

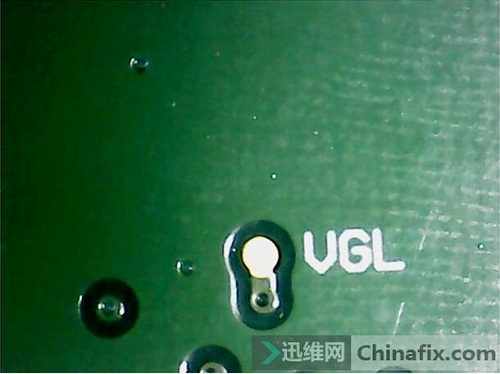

  1、VEEG/VGL/voff:-6V-TFT组件关闭GATE的电压给GATE使用。


  2、VGH/VDDG/Von:GATE ON控制电压,这个电压一般是16v-32v等。

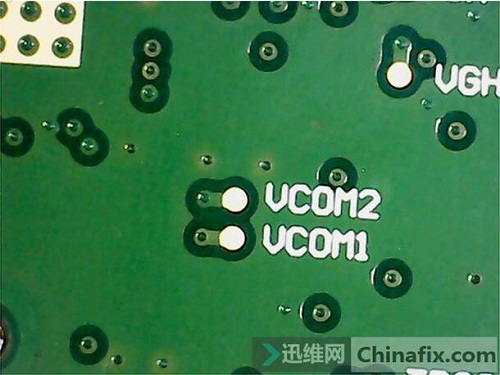

  3、VCOM:3.6V-5v基准共通电压和阶调电压的差值来驱动液晶,给面板使用。为了不让电源瞬间的开与关,而引起内部组件突然承受过大的电流而破坏IC,因而再TURNON和TURNOFF的个电压启动顺序必须符合先后顺序。

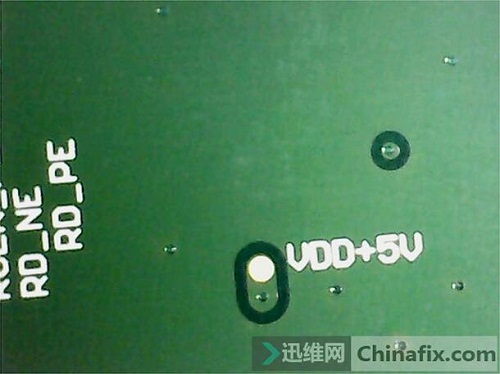

  4、VDD:3.3V、5.0V、12V数字电路部分供电电源,VDD+5V表示5V。

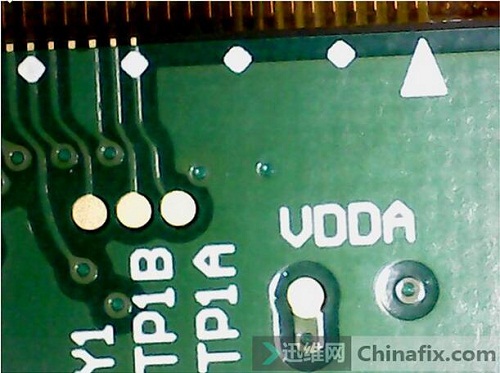

  5、VDDA/AVDD/VDA:模拟电源,9.2V-13V为灰阶调电压的最大值,再转成个阶调所需电压给SCANIC的GAMMA电压。

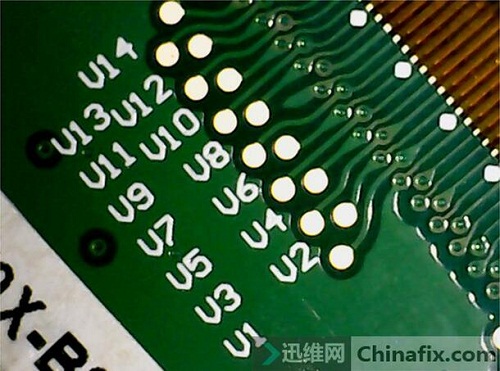

  6、GM1-GM14:GAMMA校正电压,该电压为分级的阶梯形式的电压,用V1-V14来表示。

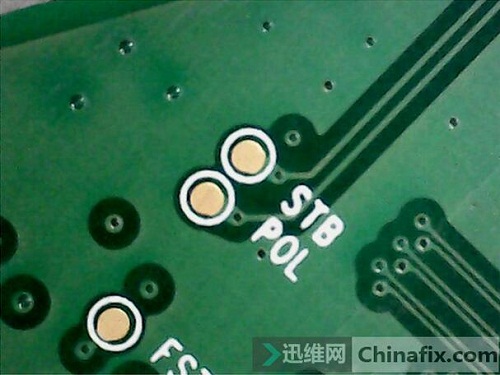

  (1)M/POL:液晶驱动极性转换信号,用于产生VCOM信号。

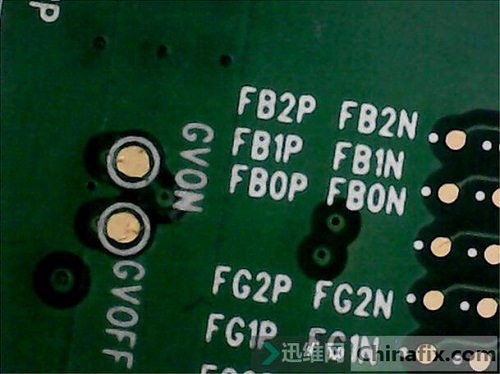

  (2)GVON,GVOFF时序控制信号,是由时序控制芯片发出的。


  (3)PWRONC/DC转换IC开启信号,这个信号是有时序芯片发送出来的。


  屏的常见故障:

  1、白屏:检查VDD、VDA的电压为0或者低。

  2、幕出现彩条竖条、满屏竖条、杂波淡淡的图像、有时候黑屏:检查VGH电压。

  3、满屏竖条、并杂有图像、并下部竖条无图像:检查VGL电压为0v、或者电压偏低。

  4、图像暗淡、对比度差:检查VGH偏低。

  5、白屏:检查多为校正电压全为0v、全为VREF电压。

  6、负像:某个或者多个校正电压偏低。

  7、亮度偏高、负像:检查多为VCOM电压。

  花屏、图像撕裂、无图像、图像左右颠倒检查:时序控制错误,无RSDS信号输出或者丢失部分RSDS信号。
