三星鲨鱼机显示器黑屏维修一例

更新时间:2016-05-19 13:17:50


  客户送修鲨鱼机(50寸)显示器,开机用一两个小时黑屏,测高压板EN和PWM电压均5V,正常。怀疑高压板有问题,想把高压板去保护,便先手动拉低高压板的EN在恢复5V ,(相当于给高压板刷新复位),看是否能正常开启,多次测试无效。

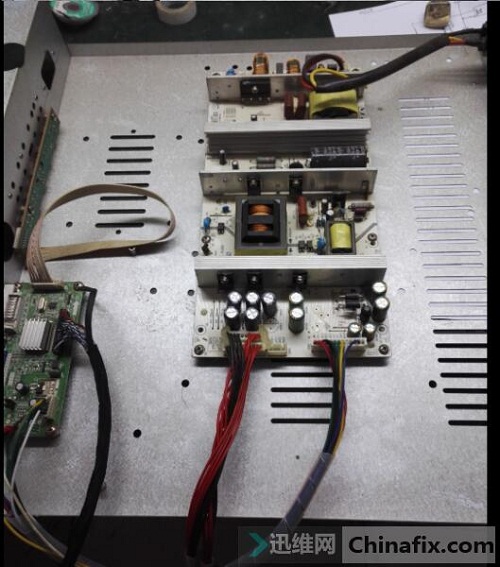

  再测黑屏是高压板工作条件,发现黑屏时高压板电源24V,掉电,这时候按驱动板开关键关机、开机24V也不能恢复,只有拔掉交流电才能恢复,怀疑是驱动板给电源板的开机信号异常,(ON/OFF)改线,把电源的开机信号和驱动板的背光开启(EN)接到一起,测机故障不变依然黑屏,测电源板开机信号电压始终5V不跳变(正常),现在可以确定是电源板出了问题。跑线路得出图纸。


  工作原理如下:
  待机前的电路没有画出来,交流电接入,整流滤波产生300V待机电路工作,待机电路产生+5VSB,+5VSB供给驱动板,驱动板开机产生ON/OFF返回电源板,供给Q500(实际料号是Q503)Q503导通拉低光耦负端,光耦导通,经三极管放大成开启型号,供给PFC(300V升压至380V左右)和PWM电路产生24V和12V,(供给PWM电路的开启是经过阻容延时开启三极管再到PWM芯片)。当24V或12V瞬间电压过高时,击穿Z500或Z501,使Q502导通拉低光耦供电,使PFC和PWM电路停止工作,同时Q502拉低了Q501基极使Q501导通将+5VSB加到Q502基极,使Q502持续导通,实现自锁(这就是为什么,24V掉电之后,我开关驱动板或者强行拉低电源板开启都无效的原因。一定要拔电等+5VSB放电完,才能插电重新开机)。

  好了原理分析完了该修机了,我的这个机子是工作两个小时就保护掉电,怀疑是有器件热稳定性不良,具体的应该是能拉低光耦供电的两颗三极管和两颗压敏二极管,来猛的,直接用风枪吹,一个个吹,当吹到Q501时,瞬间掉电,话不多说原因就是Q501,热稳定性不好,一热了就漏电导致Q502导通误保护 。






正常亮机
