华硕K40ID进水整机无电流、不触发维修案例

更新时间:2016-05-26 13:57:12


  版号:华硕K40ID REV:3.0

  故障:无整机电流,按电源开关不触发

华硕K40ID进水维修 图1
华硕K40ID进水维修 图1

  华硕K40ID进水无整机电流、不触发维修方法步骤:

  拆开后盖,测电源接口电压有19v,排除电源接口问题,确认为主板问题。

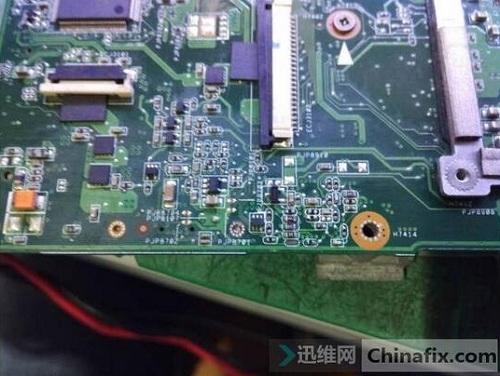

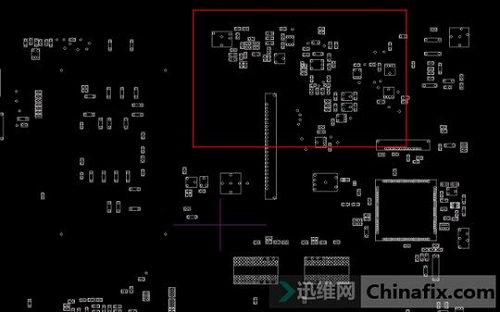

  拆下主板,键盘接口旁一片白,进水被腐蚀的,清理大面积白色腐蚀物后,试机,现象依旧,位置如点位图中红框所示。


华硕K40ID进水维修 图2
华硕K40ID进水维修 图2

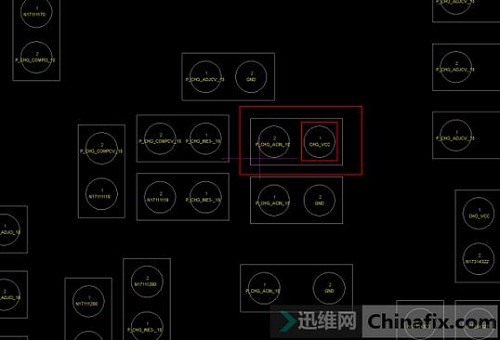

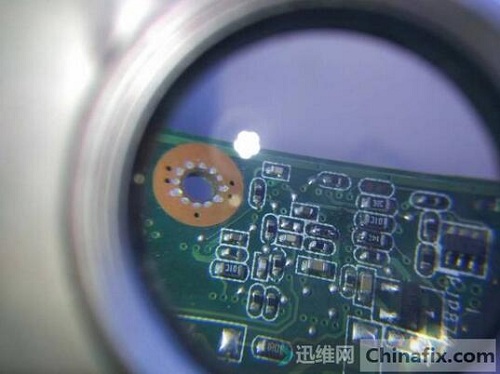

  仔细检查发现一个电阻的一端腐蚀严重,取下这个电阻,主板焊盘果然只有一半了,电阻也无穷大了。在点位图中的信号如图:

华硕K40ID进水维修 图3
华硕K40ID进水维修 图3

  看信号为acin信号,因此不触发多半是这个电阻不良导致,因无法确认电阻阻值,参考K40AB电路图如下:

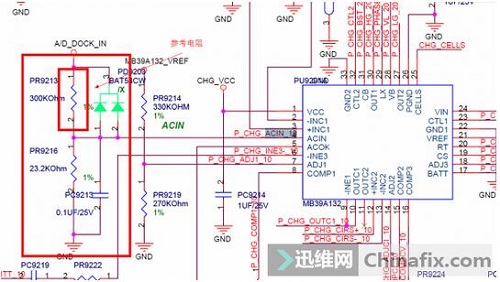

华硕K40ID进水维修 图4
华硕K40ID进水维修 图4

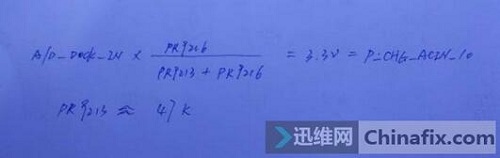

  电路图中pr9213 pr9216相当与本机电路中pr8911 pr8915,信号P_CHG_ACIN_10为3.3v pr8915阻值为10k,也就是说pr8911和pr8915串联分压出P_CHG_ACIN_10,所以pr8911的阻值为47K.如图:

华硕K40ID进水维修 图5
华硕K40ID进水维修 图5

  在料板上找47k电阻,换上测试,故障排除,华硕K40ID完美亮机。

华硕K40ID进水维修 图6
华硕K40ID进水维修 图6

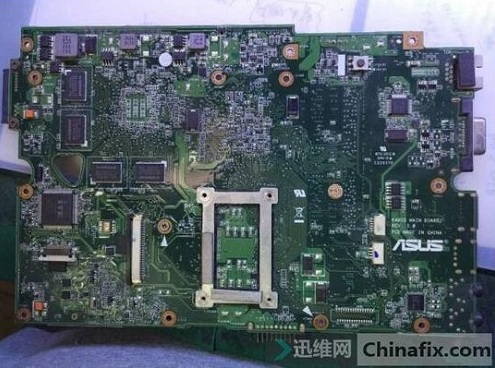

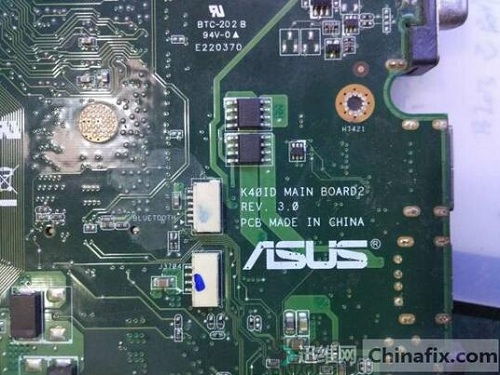

  华硕K40ID主板图:

华硕K40ID进水维修 图7
华硕K40ID进水维修 图7

华硕K40ID进水维修 图8
华硕K40ID进水维修 图8

  文中图纸不清晰查看原文链接:http://www.chinafix.com/thread-969072-1-1.html
