华硕ASUS G53JW不开机维修案例

更新时间:2016-06-02 14:05:52


  版号:华硕ASUS G53J WMAIN BOARD REV2.1

  故障:不开机

华硕ASUS G53JW不开机 图1
华硕ASUS G53JW不开机 图1

  华硕ASUS G53JW不开机维修方法/步骤:

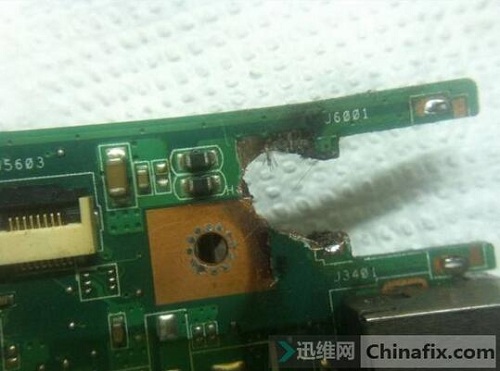

  客户的一台华硕ASUS G53J笔记本,版号为G53JW,4个内存槽而且还带显卡板,通电试了几次,发现不开机,开始拆机维修。打开后,主板被烧的那是一个惨不忍睹,经过处理后的样子。

华硕ASUS G53JW不开机 图2
华硕ASUS G53JW不开机 图2

华硕ASUS G53JW不开机 图3
华硕ASUS G53JW不开机 图3

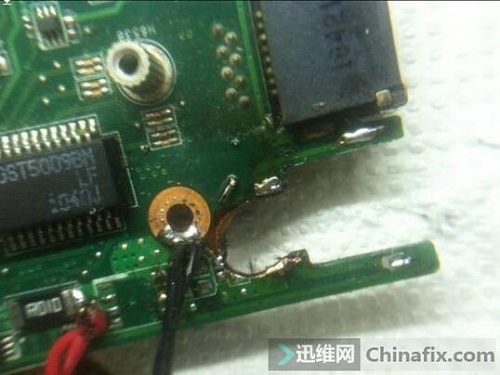

  由以上两张图可以看出,从适配器进来到公共点这一段都被烧没了,只好从公共点接线了,处理完后,发现公共点还没有短路,再通电,发现电流为0.01A,再测待机3.3V和5V都没有,而测公共点却有19V,看来只能找图纸修待机了,于是上论坛搜图纸。

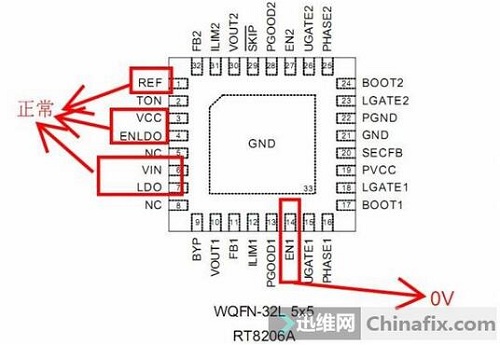

  既然没待机,按没有待机的维修思路检修,看主板上的待机芯片为RT8206A,找到PDF,测其VIN、ENLDO、LDO、REF等条件都正常,再测其EN1、EN2都为0V,测到这,知道了没待机的原因,于是调整思路,从EC开始检查。

华硕ASUS G53JW不开机 图4
华硕ASUS G53JW不开机 图4

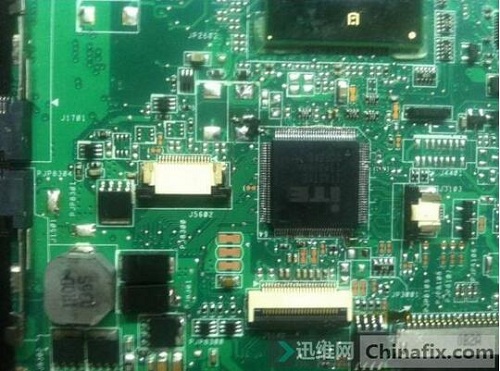

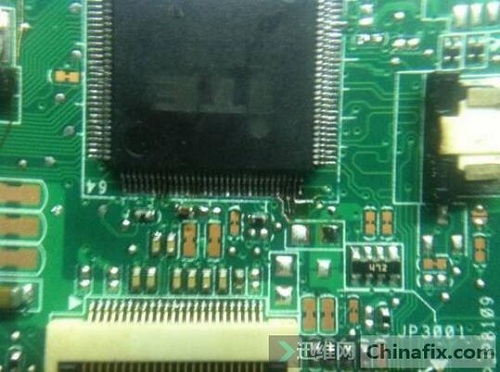

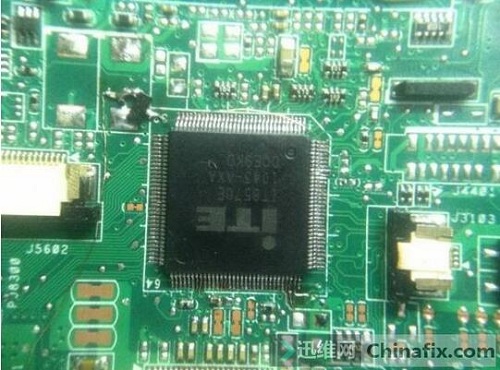

  再看EC,发现EC被腐蚀,于是处理EC,处理好后,再次通电,发现还是没有待机。

华硕ASUS G53JW不开机 图5
华硕ASUS G53JW不开机 图5

华硕ASUS G53JW不开机 图6
华硕ASUS G53JW不开机 图6

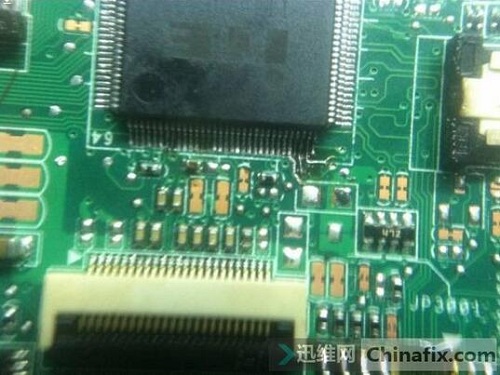

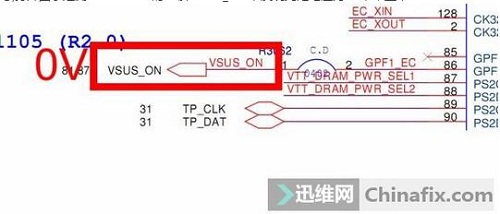

  依据ASUS上电时序,3.3V和5V的开关是由EC发出的VSUS_ON开启的,由于EC是ITE8570E,于是找到ASUS K42JV的图纸当参考,打开图,于是测EC IT8570E的86脚VSUS_ON,发现此处电压为0V,不正常。

华硕ASUS G53JW不开机 图7
华硕ASUS G53JW不开机 图7

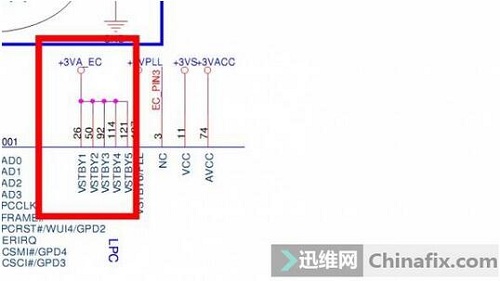

  再往前测EC的条件,VCC 3.3V 正常。

华硕ASUS G53JW不开机 图8
华硕ASUS G53JW不开机 图8

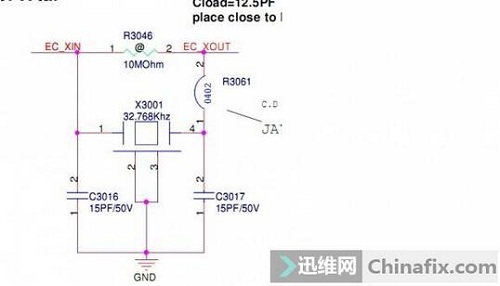

  EC的晶振也已起振,正常。

华硕ASUS G53JW不开机 图9
华硕ASUS G53JW不开机 图9

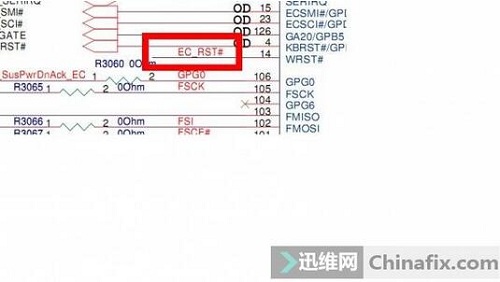

  EC的复位3.3V 也正常。

华硕ASUS G53JW不开机 图10
华硕ASUS G53JW不开机 图10

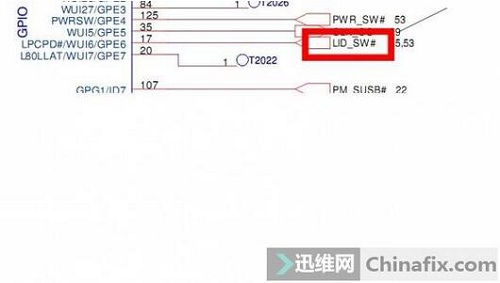

  LID 3.3V 也正常。

华硕ASUS G53JW不开机 图11
华硕ASUS G53JW不开机 图11

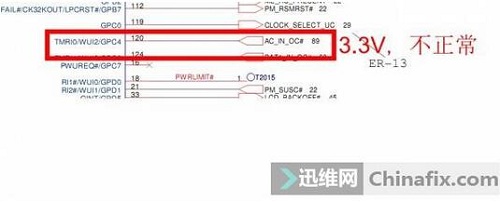

  再测AC_IN_OC#,为3.3V,不正常。

华硕ASUS G53JW不开机 图12
华硕ASUS G53JW不开机 图12

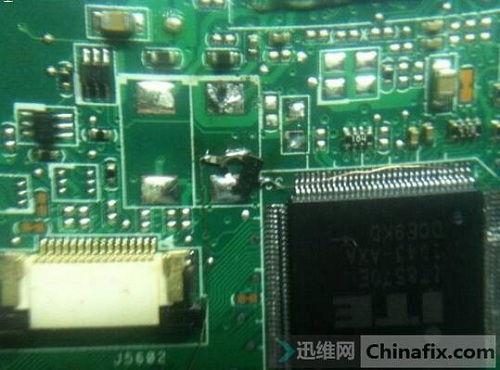

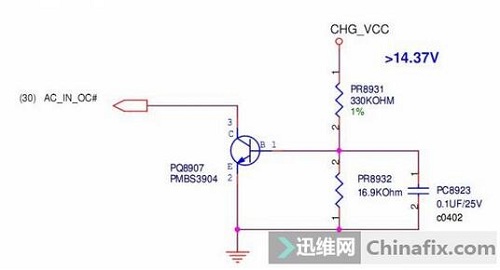

  于是跑线路,查其来源,用铜刷跑了几遍都没找到,看来是断线了,由于没有图纸点位,根据以前修ASUS的经验,找到了一个最简单的AC_IN_OC#输出电路,按其电路进行修改。

华硕ASUS G53JW不开机 图13
华硕ASUS G53JW不开机 图13

  改好后的图片。

华硕ASUS G53JW不开机 图14
华硕ASUS G53JW不开机 图14

华硕ASUS G53JW不开机 图15
华硕ASUS G53JW不开机 图15

华硕ASUS G53JW不开机 图16
华硕ASUS G53JW不开机 图16

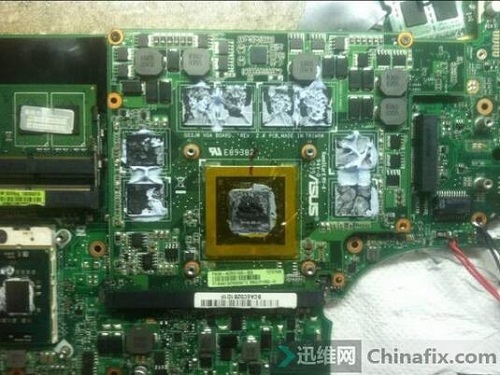

  改好之后再次通电,发现待机也有了,而且自动触发,于是拔电后再装上CPU、内存以及显卡板,再次通电,自动触发,电流一路上跑到2.1A左右,华硕ASUS G53JW完美亮机,故障排除。

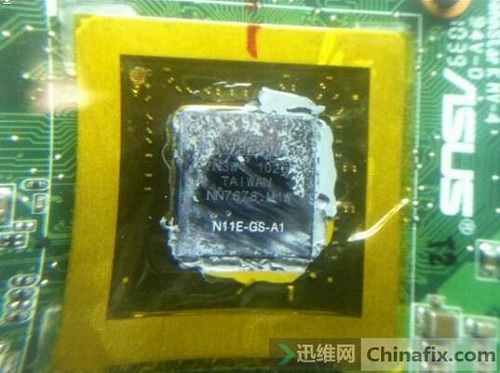

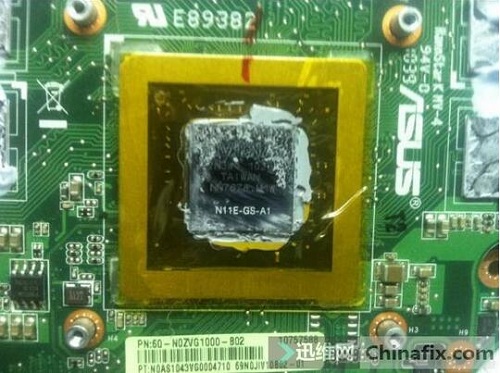

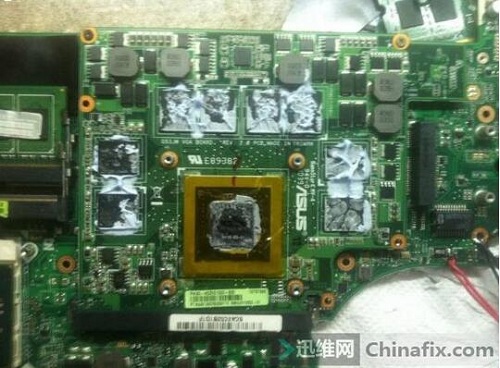

  显卡板,显卡为 N11E-GS-A1 12个显存。

华硕ASUS G53JW不开机 图17
华硕ASUS G53JW不开机 图17

华硕ASUS G53JW不开机 图18
华硕ASUS G53JW不开机 图18

华硕ASUS G53JW不开机 图19
华硕ASUS G53JW不开机 图19

华硕ASUS G53JW不开机 图20
华硕ASUS G53JW不开机 图20

  小结:

  虽然修好了,但唯一留下的遗憾就是不能用电池,而且也不能电池和适配器同时用。

  华硕ASUS G53JW亮机BIOS下载链接:http://pan.baidu.com/s/1nuHXkW5

  文中图纸不清晰,请查看原文链接:http://www.chinafix.com/thread-963890-1-1.html

  本文作者:迅维ID:泉泉哥
