苹果A1502从不开机维修到电池开机掉电维修

更新时间:2016-06-09 16:05:11

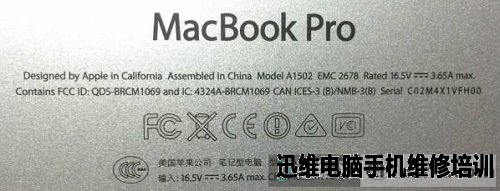

  机型:苹果A1502

  板号:820-3476-A

  故障现象:按开关无反应,不开机。


苹果A1502从不开机维修到电池开机掉电维修
苹果A1502从不开机维修到电池开机掉电维修(图1)

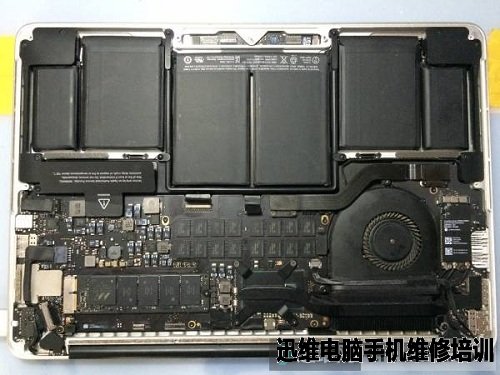

  据客户描述,此机器进过水,之前已经清理过了,我拆开后盖一看,果然被清理的很干净,看不出一丝进水的痕迹。插上电源,待机电流正常。

苹果A1502从不开机维修到电池开机掉电维修
苹果A1502从不开机维修到电池开机掉电维修(图2)

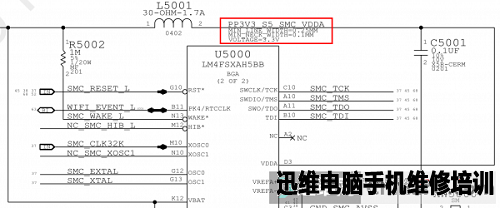

  维修过程:既然是不开机,那就先查EC的待机条件,查完EC待机条件再去查桥模块的待机条件。打开电路图,找到L5001,测量EC待机供电PP3V3_S5_SMC_VDDA电压正常,再测量PP3V3_S5_AVREF_SMC也正常。说明EC的待机供电没有问题。

苹果A1502从不开机维修到电池开机掉电维修
苹果A1502从不开机维修到电池开机掉电维修(图3)

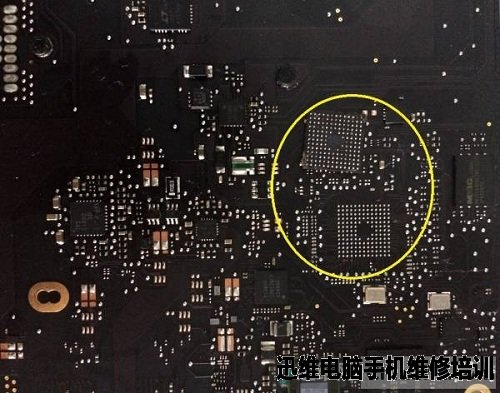

  再测量EC的待机时钟,EC旁边有个12M晶振Y5110,如下图:

苹果A1502从不开机维修到电池开机掉电维修
苹果A1502从不开机维修到电池开机掉电维修(图4)

  在测量这个12M晶振波形的时候,一定要按照我这样的方法来测量,否则测不到波形。大家要知道,这个新款的苹果与其它品牌机器不同,EC的这个12M晶振波形不是持续产生的,它只有在全板断电情况下,在通电的一瞬间才有波形,待EC读完程序配置好脚位后,12M晶振就不再工作,等到按开关触发后,12M晶振才再次工作。所以,首先全板断电放电(即不插电池、不插适配器),然后调好示波器,把示波器探头放在晶振引脚上,再插上适配器给主板通电,结果在通电瞬间没有测到任何波形,晶振引脚一点电平都没有,判断EC坏了,把EC取下。

苹果A1502从不开机维修到电池开机掉电维修
苹果A1502从不开机维修到电池开机掉电维修(图5)

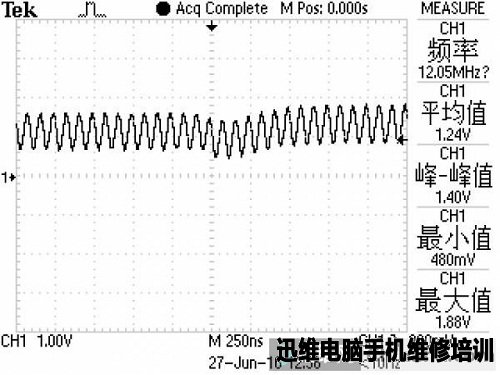

  从网上买了一片料板,拆了个EC植回去,再用示波器测量12M晶振波形,通电后瞬间波形完美,这下终于正常了。

苹果A1502从不开机维修到电池开机掉电维修
苹果A1502从不开机维修到电池开机掉电维修(图6)

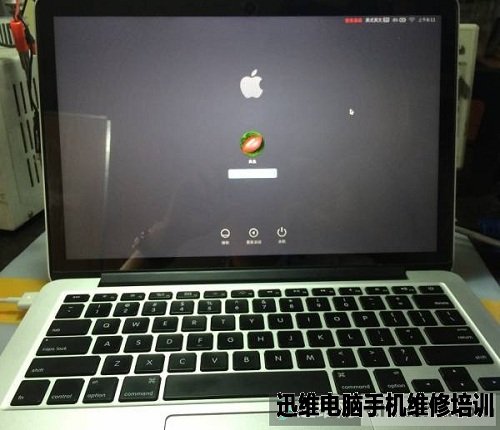

  按开关后直接亮机,多试了几次也都正常,装机进系统测试中。

苹果A1502从不开机维修到电池开机掉电维修
苹果A1502从不开机维修到电池开机掉电维修(图7)

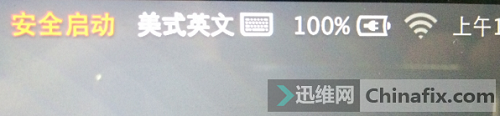

   本以为就这样修好了,在测试中发现了新问题,单用电池开机瞬间掉电,风扇一转即停。一开始怀疑EC没换好,但是进系统后能看到电池充电状态,并且可以充电,说明EC可以识别到电池信息,如下图:

苹果A1502从不开机维修到电池开机掉电维修
苹果A1502从不开机维修到电池开机掉电维修(图8)

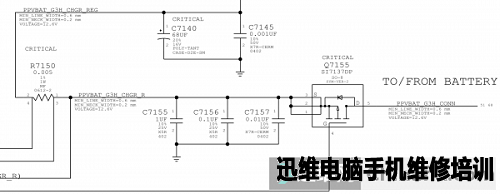

  此时又开始怀疑电池有问题,可是把电池充满电了再开机,也是一样瞬间掉电,掉电的速度跟没充满电时是一样的,如果是电池问题,应该充满电后能坚持一会才对呀!何况这机器如果要换电池,价格死贵了!不敢买,万一要不是电池问题就亏大了。结合以上故障现象,重新分析测量,先测量电池放电管Q7155的G极电压,测得只有5V多,D\S极有12V多,说明放电管没有问题。

苹果A1502从不开机维修到电池开机掉电维修
苹果A1502从不开机维修到电池开机掉电维修(图9)

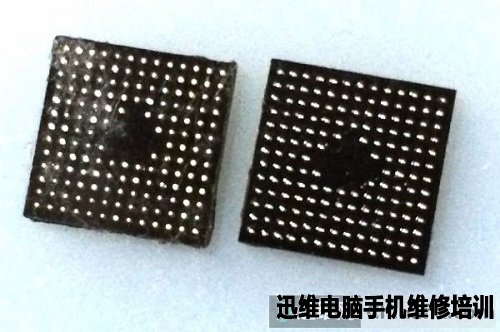

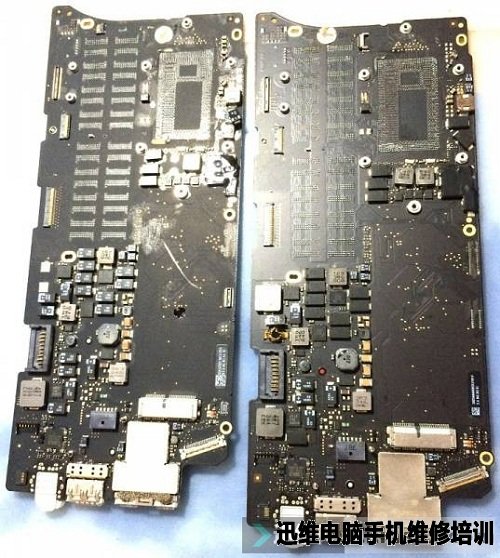

  然后经过一大堆的测量信号对比后,在测量EC发给桥的PM_BATLOW#信号时,发现此信号比SLP_S3信号掉的更快。于是把矛头重新指向EC,再买了一片料板,拆了一个EC换上后,测试一切正常。以下是换下的两个EC和两片料板!
苹果A1502从不开机维修到电池开机掉电维修
苹果A1502从不开机维修到电池开机掉电维修(图10)

苹果A1502从不开机维修到电池开机掉电维修
苹果A1502从不开机维修到电池开机掉电维修(图11)


  原文链接:http://www.chinafix.com/thread-971725-1-1.html

  本文作者:迅维ID(黄鑫船)
