苹果A1286触发有声音不显示维修案例

更新时间:2016-06-28 13:24:41

  型号:苹果A1286 MacBookProA(2010款)

  板号:K18 820-2850-A

  故障:触发不显示

  维修方法/过程:

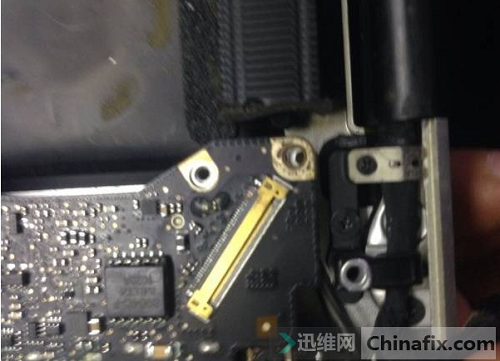

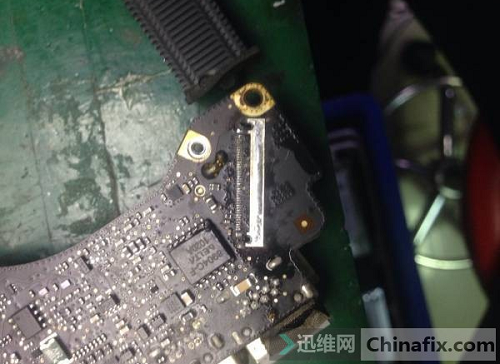

  客户拿来机器先是描述问题故障,按开机键有声音不显示,随后自己测试确实有声音不显示,键盘大小写灯都可以亮,估计可以进系统吧,话不多说就拆开看了一通,发现主板进水导致主板屏接口底座有点烧糊,拔下屏线发现已经烧坏,之后就给客户报价客户同意维修。


苹果A1286触发有声音不显示 图一

苹果A1286触发有声音不显示 图二

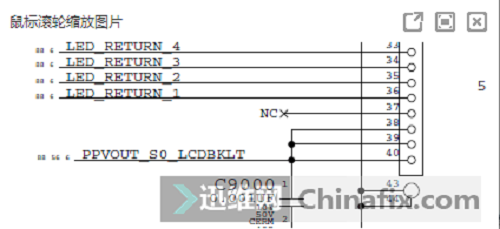

  随后清理进水的地方,测屏接口发现35、36脚短路,拔下屏线不短路,打开图纸一看35、36脚是LED控制信号,35和36不会导致不亮,而是导致亮了之后有部分LED灯不亮,一查PPVOUT_S0_LCDBKLTYP主电压这个没有12V,是什么导致PPVOUT_S0_LCDBKLTYP没有电压呢?发现是F9800坏了,换上F9800有了PPVOUT_S0_LCDBKLTYP,插上屏还是一样的故障。


苹果A1286触发有声音不显示 图三


苹果A1286触发有声音不显示 图四

苹果A1286触发有声音不显示 图五

苹果A1286触发有声音不显示 图六

  拆下屏线发现这个PPVOUT_S0_LCDBKLTYP电压没有了,在仔细观察主板屏接口底座里面35、36脚也烧糊了,就换了个屏接口底座和F9800在测试发现还是不行,而且又把PPVOUT_S0_LCDBKLTYP这个电压搞没有了。


苹果A1286触发有声音不显示 图七

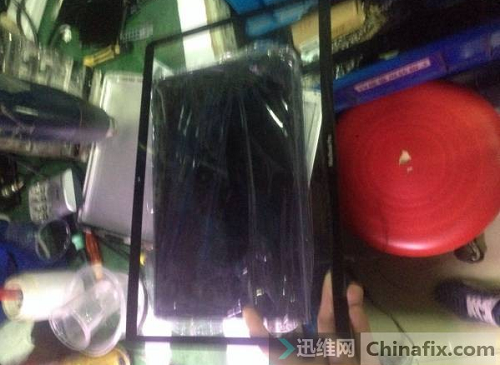

  接着修复PPVOUT_S0_LCDBKLTYP,现在怀疑屏或屏线有问题,打算换根屏线,那就拆屏吧,屏是封胶的不是像普通那样那么简单就可以搞下来的,先加热玻璃板封胶的地方,慢慢的一点一点的撬,不可以用太硬太厚的东西撬,不然玻璃板会碎裂,我选择的是废旧不用的银行卡,慢慢的一点一点弄开,终于把玻璃板取下来了,取下来要把屏用东西包起来这样就不会弄得满屏都是手印,免得到时候不好擦,换了一根屏线以后终于好了。


苹果A1286触发有声音不显示 图八

苹果A1286触发有声音不显示 图九

苹果A1286触发有声音不显示 图十
