二修b470不触发
二修b470不触发，拿到板看了下，上家已经把桥给干了，ec也干，待机芯片也被干，bios 也被动过，连铁管也干了，真是太强悍了上家，上图:
首先打下值，总线供电对地为0，汗！其它正常！断开给桥供电的总线供电电感L2403,打桥端这边的对地，直接为0，好了不用说了，桥坏了，直接上在迅维电脑维修培训基地买的bga干下，装上新桥，再打全板对地，已经全部正常了，通电，电流0.03，不触发。

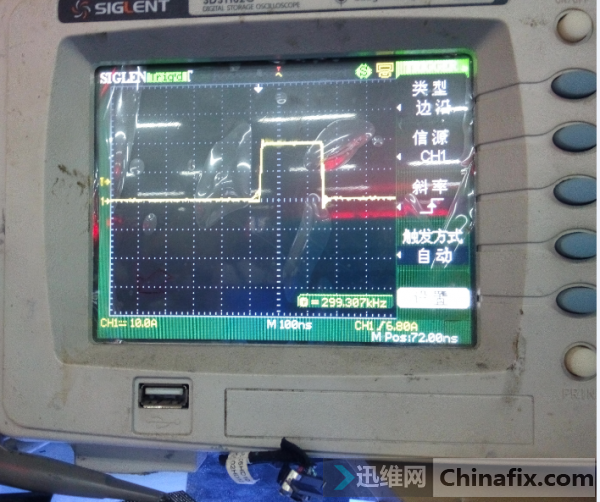

测3v5v没有，线性电压正常，测开启电压也正常，到这步我就不用万用表了，直接上波波测电感后端，立马找到问题，5v 的电压输出过高，导致芯片保护，上故障5v波波：
首先打下值，总线供电对地为0，汗！其它正常！断开给桥供电的总线供电电感L2403,打桥端这边的对地，直接为0，好了不用说了，桥坏了，直接上在迅维电脑维修培训基地买的bga干下，装上新桥，再打全板对地，已经全部正常了，通电，电流0.03，不触发。
测3v5v没有，线性电压正常，测开启电压也正常，到这步我就不用万用表了，直接上波波测电感后端，立马找到问题，5v 的电压输出过高，导致芯片保护，上故障5v波波：
不用说都知道查哪里了吧，直接杀反馈电阻，就是下面这个电阻变大。
更换后ok。上正常波形图
由于这款机的铁管也容易出问题，特意打了下cpu供电的电感前端波形，上图

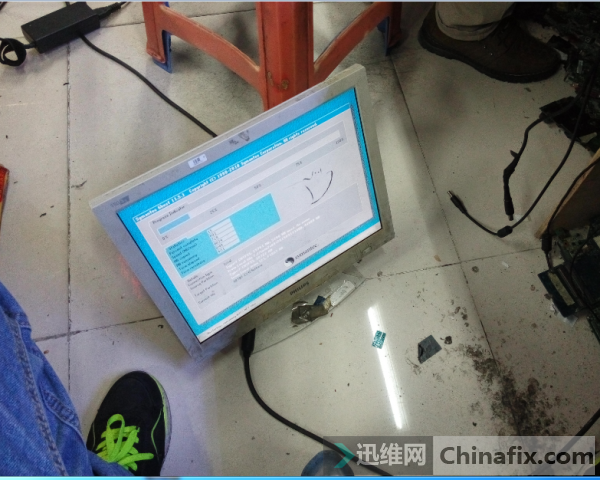

正常，再上edid波形图及亮机图
更换后ok。上正常波形图
由于这款机的铁管也容易出问题，特意打了下cpu供电的电感前端波形，上图
正常，再上edid波形图及亮机图
