联想Y471A 无待机电流维修案例

更新时间:2016-07-09 15:48:48


  型号:联想Y471A

  故障:插适配器没待机电流

  联想Y471A 无待机电流维修方法/步骤:

  收到客户一台联想Y471A笔记本,插适配器没待机电流,于是开始拆机维修。

  测公共点没短路,19V正常;查待机芯片51125条件,线XD正常,没待机电压。

  查到待机5V对地短路,烧机也不能解决,接下来开始拆芯片。

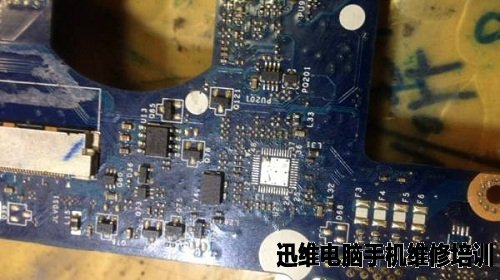

联想Y471A 无待机电流 图1
联想Y471A 无待机电流 图1

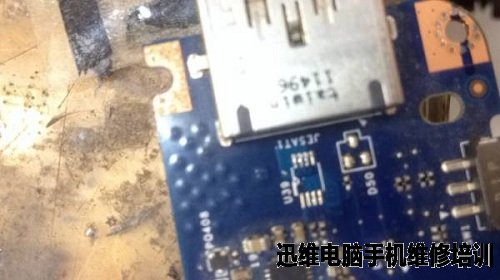

联想Y471A 无待机电流 图2
联想Y471A 无待机电流  图2

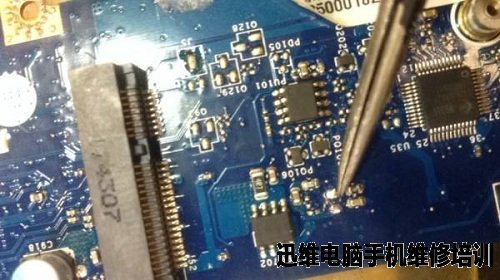

联想Y471A 无待机电流 图3
联想Y471A 无待机电流  图3

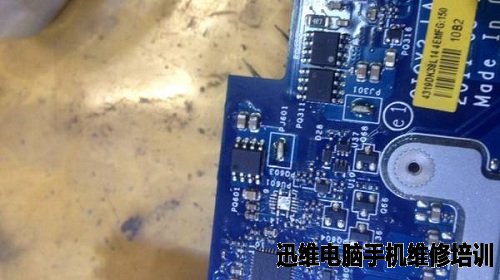

联想Y471A 无待机电流 图4
联想Y471A 无待机电流  图4

  把所有与+5VALW相连的芯片都拆了,可还是短路。看来只能再最后查一遍了。

  当拆到PU701供电第4脚相连的电容的时候,终于找到了故障点。

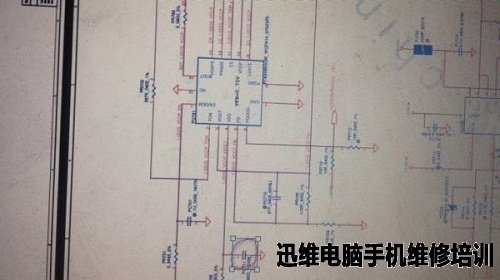

联想Y471A 无待机电流 图5
联想Y471A 无待机电流   图5

  由于电容这儿没丝印,差点就折这儿了!

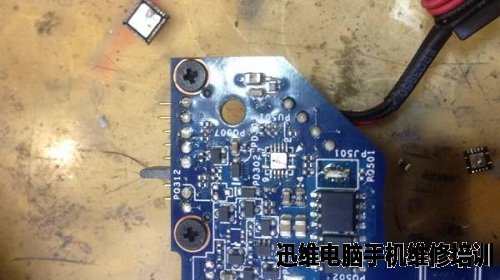

联想Y471A 无待机电流 图6
联想Y471A 无待机电流  图6

  这就是花了2小时查到的一条线!经处理后,上电,联想Y471A完美亮机,故障排除。


  文中图片不清晰,请查看原文链接:http://www.chinafix.com/thread-983161-1-1.html

  本文作者:迅维ID:雨馨儿
