机器型号：X502C　板号：X402CA REF;2.1，接到时同行已经拆开了，属二修了，先上张图：


　拿到板子看了下，是进过水的，同行也稍微处理了下，充电芯片BQ25A引脚也腐蚀了，拆下芯片看引脚掉了几个，焊盘引脚也有腐蚀，用刀片刮下焊盘在加点锡就可以用了，不用补线，这芯片小补线也麻烦。开始找芯片，芯片盒子里没发现有这个BQ25A的充电芯片的，只能在料板上找了，发现了个一样的板  就是版本是2.0的，


　可以看到这个料板左上角都黑了，这是以前在BGA上想要烤板。没注意看档位，就烤焦了。废话说多了，继续看这个板，芯片换上后通电，电流000，测了下公共电没电压，接着测隔离管G级，0V，打了下MOS管阻值正常，看来应该还是充电芯片的问题了，测了下BQ25Q的供电VCC没有，难道问题就在这里。




　可以看到VCC供电是VIN从PD6下来经10欧电阻到芯片20脚VCC，测了下10欧电阻上端19V  连接20脚VCC  0V，断电打值电阻无穷大了，更换10欧电阻20脚VCC已经有19V了。


　但是电流还是000，按开关没反应，3/5V也没有了，难道是待机芯片没供电 开启 之类的条件，这时候时候无意中测了下充电电感电压竟然是19v,  这么高的电压不正常，就算接上电池也不会这么高电压，测了下电池隔离管，G级25V，使公共点电压通过MOS管给电池供电。





　第一反应就是管子坏了，记得以前在笔记本维修培训网看到同行直接干桥了，最后机都修坏了。开始打了下MOS管阻值正常400多，想想G级25V不像是短路，25V的是充电芯片11脚BATDRV输出的，当电池模式时候芯片才会输出高电平的电压给MOS管G级，用电池电压供电，，那问题不就是没检测到适配器，直接测下了芯片5脚ACOK没电压。

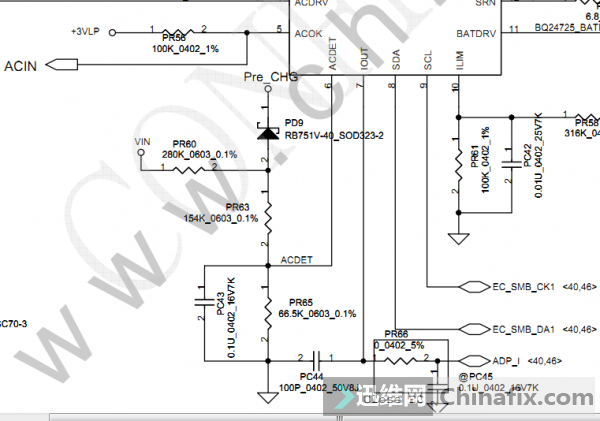

芯片输出ACOK的条件是ACDET电压在2.4–3.15V实测没电压，想测了上拉电阻上端有没有电。



发现电阻已经掉了，从料板上相同位置拆了个过来，上电电流已经跑到0.55了，按开关可以关机，接屏幕 亮机了。
