神舟A480-P62笔记本加电不亮机故障维修

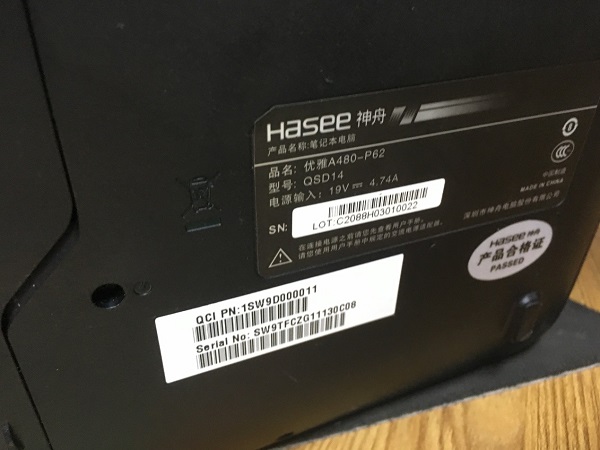

  今天收到同行拿过来的笔记本加电不亮的优雅A480-P62。

神舟A480-P62笔记本加电不亮机故障维修

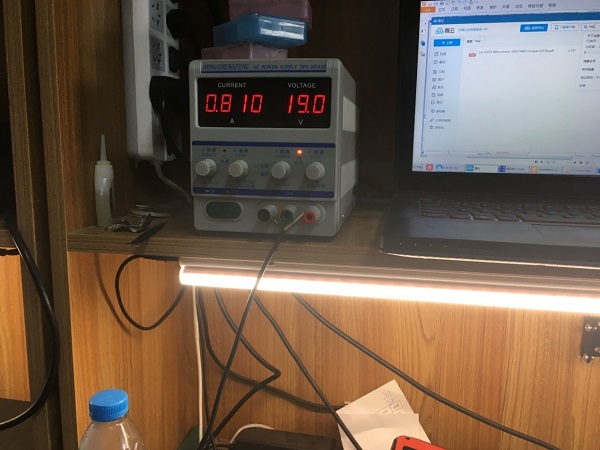

  直接试机,上电0.85然后掉电到0.8左右不亮机。

神舟A480-P62笔记本加电不亮机故障维修

  拆机,简单测下电感电压和转换二级电压都正常。先搞简单的,直接刷下BIOS看是否有所改变,问题依旧(一般情况下都刷二个以上来排除BIOS故障)!

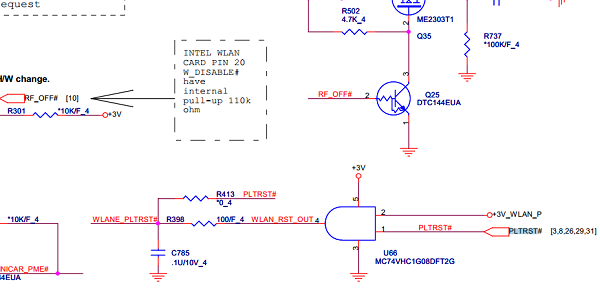

  既然不是BIOS的问题只能按时序慢慢修了,习惯性地用示波器打南桥BIOS的1脚、2脚、5脚、6脚都无波形,然后打下EC的LPC脚也无波形。基本上可以确定此机未跑码,打无线网卡接口22脚无电压,U66 PLTRST#也无电压。

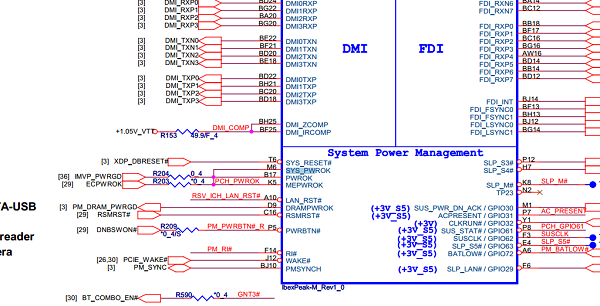

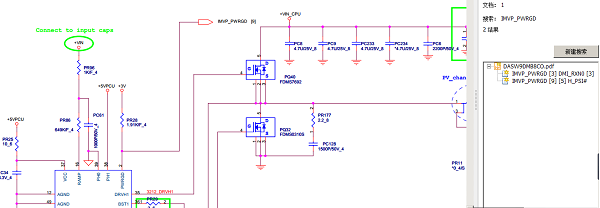

  可以确定南桥未发出平台复位,继续依照时序查南桥收到的电源好信号是否正常。首先找到CPU电源好信号IMVP_PWRGD。

神舟A480-P62笔记本加电不亮机故障维修

  当表笔测到这个信号的时候直接掉电,表笔放在这个点上一直循环掉电重启,电流也上不去,无奈只能用示波器试下看是否也掉电。示波器打这个不掉电,但电压只能达到1.5V(刚开始不确定这个电压是否正常,感觉可能芯片参与分压也属于正常情况,后来参考论坛的帖子这个电压是不正常的)。查到问题就好解决了,追查这个信号只到CPU电源管理芯片。


  测量上拉电阻正常,直接换芯片问题依旧。难道是南桥造成的?还好这个信号到南桥之间有R204这个0欧电阻,直接移位R204再开机问题依旧,1.5V偏低。

  这时候开始纠结了,芯片换了南桥断开了为什么电压还是偏低呢?换掉,测量正常的上拉电阻,问题依旧(也想过用R204换R203,用ECPWROK代替这个信号,但ECPWROK也为低,就行不通了)。

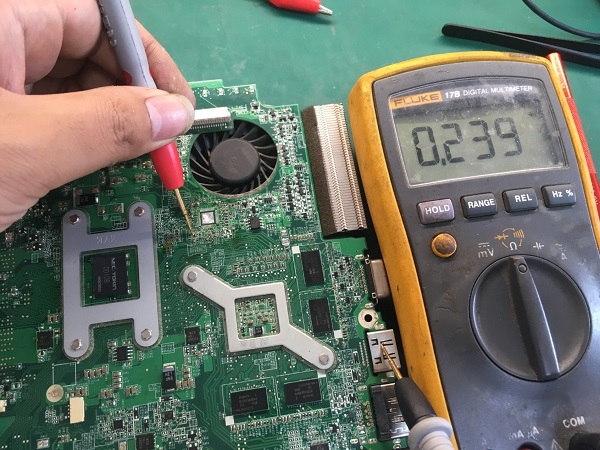

  此时已经进了死胡同,该换的换了该断的断了为什么就是偏低呢? 想想只有一个可能那就是板层有问题,直接拆掉CPU芯片断开R204 ,测量上拉电阻的阻值,依旧有阻值0.239,不正常。

神舟A480-P62笔记本加电不亮机故障维修

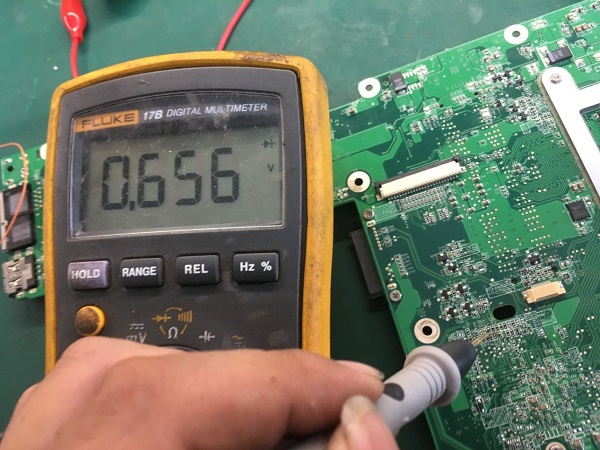

  而南桥断开R204阻值是0.656,正常。

神舟A480-P62笔记本加电不亮机故障维修

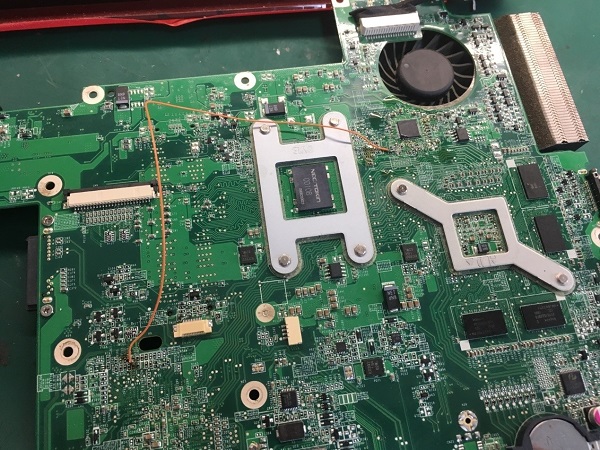

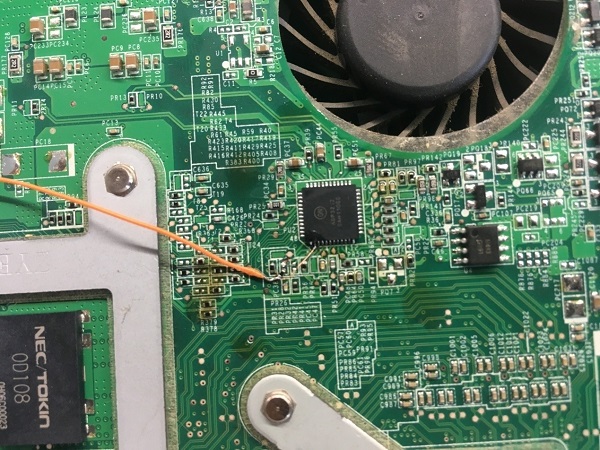

  还好这个信号只到南桥好解决,直接割断CPU电源管理芯片的第二脚移位上拉电阻,移位R204,从二脚飞线到已经移位的上拉电阻,然后在飞到移位的R204上。



  飞好线后IMVP_PWRGD这个点正常的阻值。

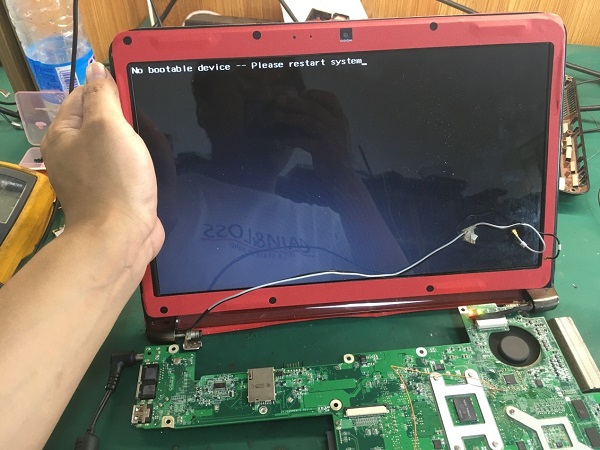

  然后就亮机了,附上亮机图!
