苹果A1425不开机维修实例

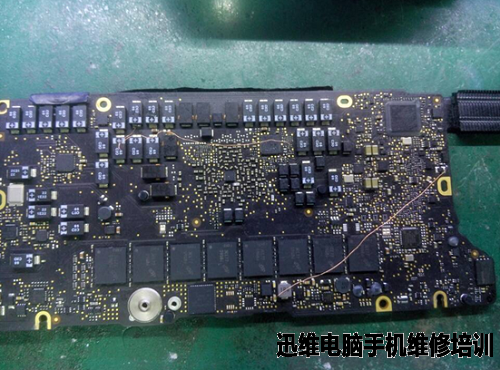

  接修一台A1425 820-3462-A,客户描述偶尔不开机,D壳没装,板子上的螺丝也没装几个,并且飞了两条线。如下图:

苹果A1425不开机维修
苹果A1425不开机维修(图1)

  在点位图上查看,是从PP1V8_S0直接飞到PP1V5_S0。


苹果A1425不开机维修(图2)

苹果A1425不开机维修
苹果A1425不开机维修(图3)

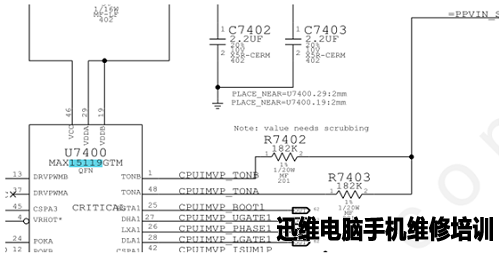

  另外一条是频率设定脚的两个电阻,客户要的急那里没拍。

苹果A1425不开机维修
苹果A1425不开机维修(图4)

  把PP1V8_S0到PP1V5_S0那条飞线去掉,发现PP1V5_S0没出,供电IC是ISL8009B。

苹果A1425不开机维修
苹果A1425不开机维修(图5)

  示波器抓电感前端没有波形,但在断电的一瞬间可以抓到波形。供电芯片,外围电路都换了一遍没有效果,最后拆掉R7968后电压出来了。测ALL_SYS_PWRGD有5V,拆掉ALL_SYS_PWRGD(除EC)发现还是5V,上拉电阻是3.3V ,电流上到0.8A复位已经出来。不跑马,果断换EC。买了两块,第一块EC微断,第二个装上去顺利亮机。装上电池发现不触发,量测电池的I2C总线有问题,换电池后OK。
