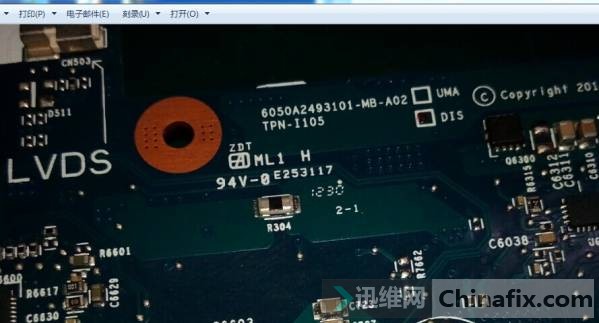

二修6050a2493101-mb-a02

更新时间:2014-08-23 17:33:56

机器型号:HP故障描述:不亮机,

开始拆机,一看,被修过,且充电芯片给装反了!上图:


先小修了一下,短路很多,3V5V芯片也坏了,pch桥也坏了。直接上BGA把桥给干了!再打3V的值正常了,前面把待机芯片拆了场管也拆了,重新装上新的tps51123,上电,芯片烫手,后经查,EC也坏了。

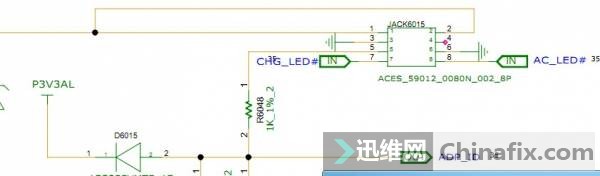

EC的待机电压是用3V线性的,拆掉EC再测3V线性,居然是5.02V,3V线性怎么会是5V多呢,开始想不明白,难道3V和5V的性被人搞在一起啦。用表测不通啊,那怎么会这样呢,慢慢看图,发现问题了,有经验的人应该就知道是什么问题了。

直接把这二极管直接拆了,这时3V的线性回到了3.3V,坏得比较多,换上新件上电,电流卡在0.22,此时cpu没有电压,vr_on开启信号有3.3V,这个是ivy平台的,时序和6系列的差不多,25M的时钟正常启振了,且bios芯片已经有瞬间的波形了,procpwrgd这个信号不好找,就暂时不测,去测cpu供电芯片的供电,不测不知道,发现了上家动的手脚了,上图:

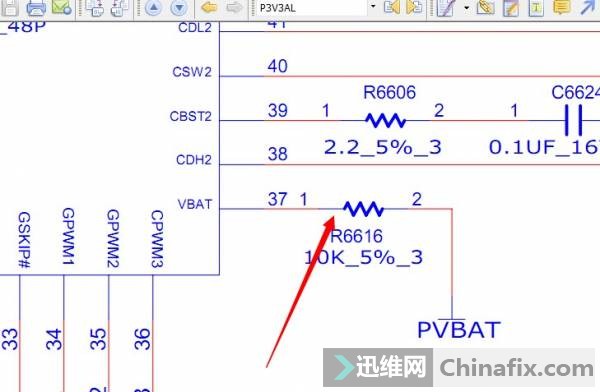

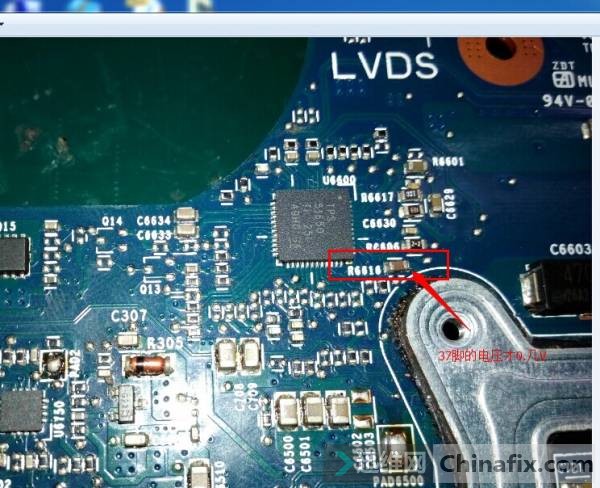

到这里一看就应该懂了,图纸标的是10K的电阻被上家给换成了电容。

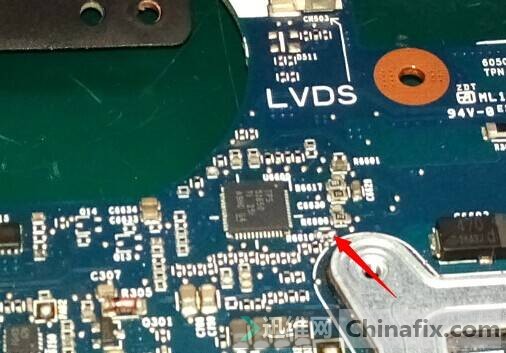

 上家做得可真是够格,再上张换回10K的电阻图

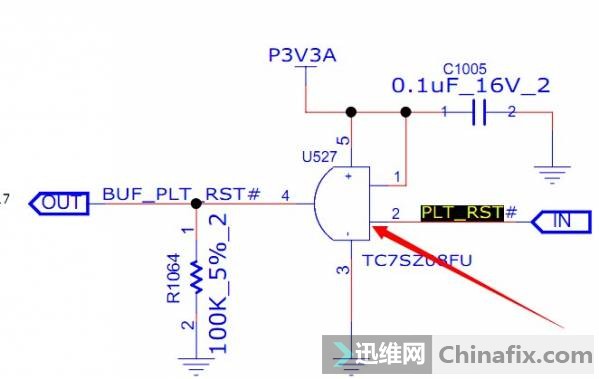

再上电电流又卡再0.5左右,此时cpu的电压已经出来了,就差集显和独显了!测平台复位为0V。问题不少,还好此机有点图啊,测了OK信号都正常送到了桥,为什么还不出呢,难道是被拉低了?测U527 的二脚。1.1V。

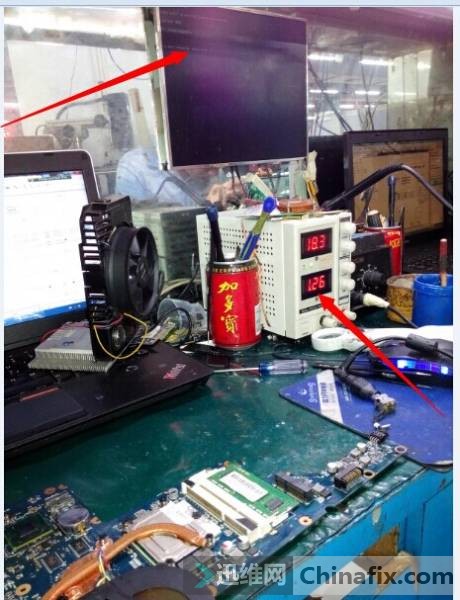

问题找到了,追这个脚还连接到了SD卡芯片和网卡芯片,马上就批它俩全拆了,就OK了。正常亮机,最后来张显示的图


文章来源:迅维网
http://www.chinafix.com/thread-790544-1-1.html
