Intel_苹果_A1286_k18(HM55)时序分析

 目录

G3:查EC待机条件、RTC电路、公共点2

S5:单桥待机条件7

S3:包含内存供电等其他S3状态供电11

S0:包含桥供电、总线供电、CPU供电以及其他S0状态的3.3v5v等供电13

PG、时钟、复位

19

G3:查EC待机条件、RTC电路、公共点

EC待机条件包括:待机供电、时钟、复位、程序

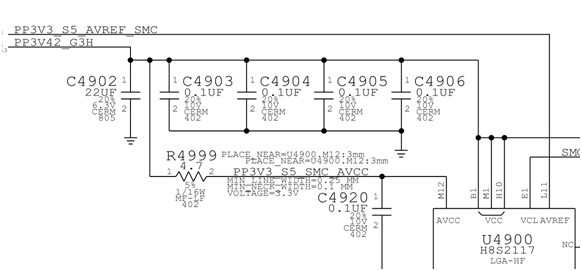

待机供电:主待机电压AVCC来自于PP3V42_G3H,同时给

VCC供电

PP3V42_S5_AVREF_SMC

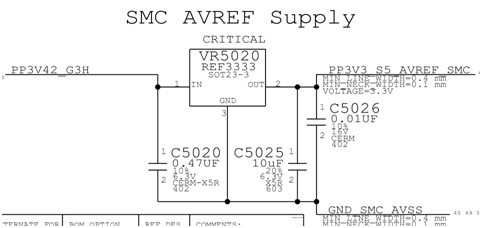

AVREF来自于PP3V3_S5_AVREF_SMC,追查PP3V3_S5_AVREF_SMC来自于VR5020,工作原理是PP3V42_G3H给其供电,就可以输出PP3V3_S5_AVREF_SMC。所以说,PP3V3_S5_AVREF_SMC也是在待机时候就有!

SMC AVREF Supply

PP3V42_G3HU6990LT3970控制输出,这是一个微型PWM控制芯片,内部集成了上下管。引脚定义:VIN供电、EN开启、RT震荡设定、BOOST启动自举升压脚、SW相位/输出脚、FB反馈、BD连接内部升压二极管和稳压器

3.425V  \G3HOT\ supply

芯片的工作条件是VINEN,都来自于PPDCIN_G3H_OR_PBUS,追查PPDCIN_G3H_OR_PBUS来源:

PPDCIN_G3H_OR_PBUSQ7080Q7085提供,具体:插入适配器产生PPDCIN_G3H,经过Q7080的体二极管产生PPDCIN_G3H_OR_PBUS,电池模式下,由电池经过Q7085的体二极管供电(备注:电池是先经过Q7055体二极管,再经过充电电路的上管Q7030的体二极管到达Q70855678脚)

Reverse-Current Protection

EC待机供电流程小结:插入适配器或者电池经过各自场管的体二极管产生PPDCIN_G3H_OR_PBUS,供给U6990产生PP3V42_G3HEC供电,并且经过VR5020产生PP3V3_S5_AVREF_SMC也给EC供电(基准电压)

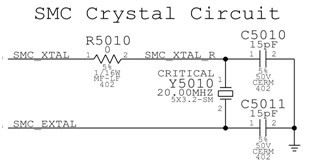

EC得到待机供电后,给Y5010供电,产生20M时钟给EC

宋体;mso-fareast-theme-font: minor-fareast;mso-hansi-font-family:Calibri;mso-hansi-theme-font:minor-latin’>的体二极管到达Q70855678脚)



SMC Crystal Circuit
PP3V42_G3H

EC待机复位SMC_RESET_L来自于U5000,工作原理:2脚输入电压,给5C5001充电,当电压上升到超过阀值后,OUT脚开漏输出,由R5000上拉成3.42EC复位。U5000是个电压检测/延时芯片。

t-family:Calibri;mso-ascii-theme-font:minor-latin; mso-fareast-font-family:宋体;mso-fareast-theme-font:minor-fareast;mso-hansi-font-family: Calibri;mso-hansi-theme-font:minor-latin’>时钟给EC



宋体;mso-fareast-theme-font: minor-fareast;mso-hansi-font-family:Calibri;mso-hansi-theme-font:minor-latin’>的体二极管到达Q70855678脚)



SHIFT+左边的OPTION+CONTROL+开机
PP3V42_G3H

可以通过U5001Q5032的电路实现强制复位EC:同时按下左边的SHIFT+左边的OPTION+CONTROL+开机键

EC自带程序。不需要读取BIOS

RTC电路主要条件:VCCRTCRTCRST#SRTCRST#32.768KHz

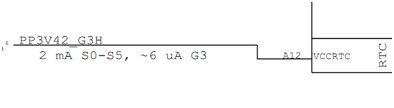

VCCRTC来源由PP3V42_G3H直接供电,此机没有CMOS电池!

PP3V42_G3H



RTCRST#SRTCRST#都由下面电路延时而来,RTC电路另外2个信号是INTRUDER#INTVRMEN则由3.42V上拉



PP3V42_G3H

适配器检测具体流程:DCIN供电à输出VDD线性电压5.1và返回给VDDP供电àACIN电压若超过3.2vàACOK开漏输出àPP3V42_G3H经过R5087上拉为3.42v

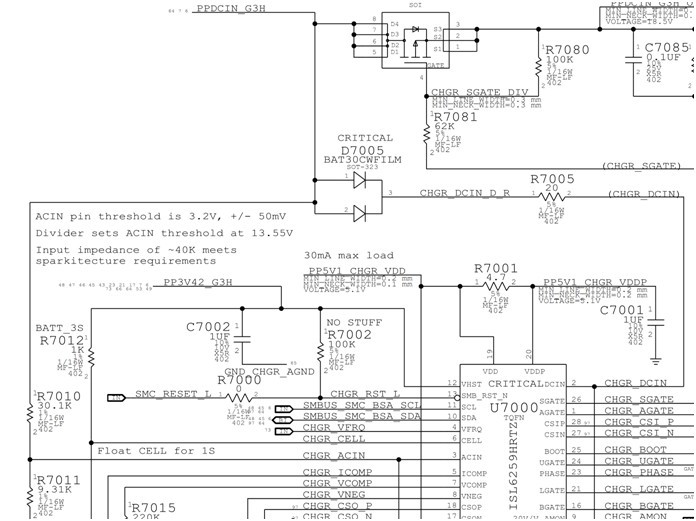

DCINPPDCIN_G3H经过D7005R7005供电,ACINPPDCIN_G3H经过R7010R7011分压与内部3.2V比较



J6900

SMC_BC_ACOK一路送给EC表示适配器插入另一路送给与门U6901产生SMC_BC_ACOK_VCCU6900供电。

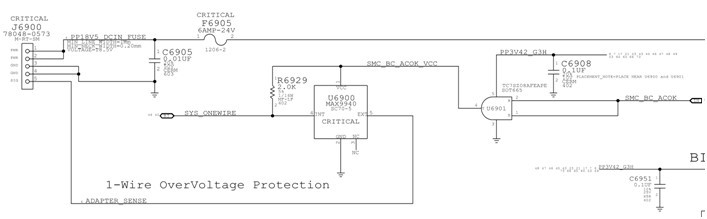

U6900是一个信号线过压保护器,可用于防静电,简单原理:当EXT电压不低于-0.7v不超过28V时,芯片把4脚和5脚连通,也就是把适配器接口J69005脚连通到SYS_ONEWIRE,这是一条单线串行总线,叫ONE-WIRE。用于传输适配器信息,DELL也用的这种方式。当EC通过ONE-WIRE总线读取到适配器参数后,适配器头上的绿灯就亮了。。。

EXT Voltage Range
U6900

U6900内部结构:

插入配置器



小知识:关于ONE-WIRE—美国的达拉斯半导体公司(DALLASSEMICONDUCTOR)推出的一项特有的单总线(1Wire Bus)技术。该技术与SPII2CSCI总线不同,它采用单根信号线,既可传输时钟,又能传输数据,而且数据传输是双向的,因而这种单总线技术具有线路简单,硬件开销少,成本低廉,便于总线扩展和维护等优点。



公共点:

苹果的公共点产生方式与其他不同。它采取的是这种混合供电方案:由适配器经过充电芯片的调节产生公共点,若有需要再给电池充电
ISL6259 PP3V42_G3H

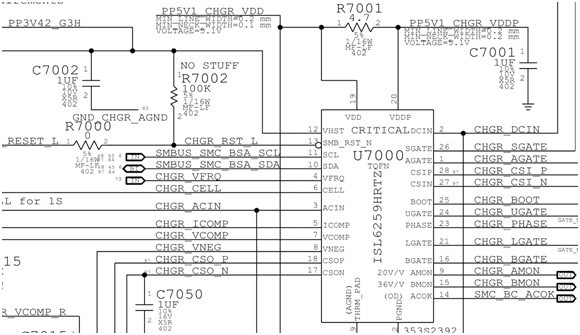

公共点由充电芯片ISL6259控制输出,主要工作条件:DCINACINSCL/SDACELLVHSTSMB_RST_N



PP3V3_S5

S5:单桥待机条件

单桥待机条件包含:VCCSUS3_3V5REF_SUSRSMRST#PWRBTN#

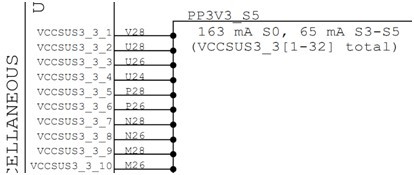

      单桥的3.3v待机电压VCCSUS3_3在苹果中的名字是PP3V3_S5







P3V3S5_ENTRIP

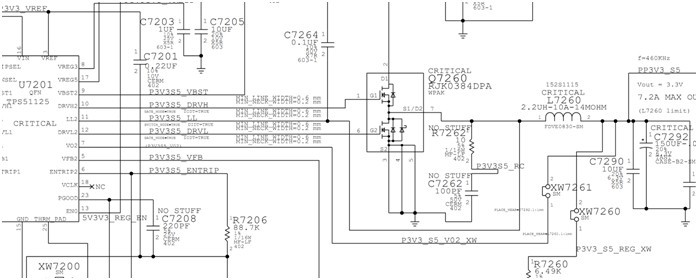

来源于TPS51125控制,开启脚是ENTRIP2,对应名字是P3V3S5_ENTRIP。(待机时只有一个3.3v电感有电,5v没有)

Q7211


6ENTRIP2受控于Q7211,最终受控于P3V3S5_EN。(TPS511256脚定义是直接接地关闭输出,通过电阻接地作为过流限制设定脚,如果P3V3S5_EN为低电平,Q72116-1脚截止,3-4就会导通,拉低ENTRIP2,关闭输出;如果P3V3S5_EN为高电平,Q72116-1脚导通,3-4脚截止,TPS51125内部给ENTRIP2提供上拉,与R7206分压成高电平开启芯片,并设定过流限值。)

ENTRIP1 ENTRIP2



TPS51125ENTRIP2的门槛值:



3.3v S5 ENABLE



P3V3S5_ENSMC_PM_G2_EN转换而来



U4900

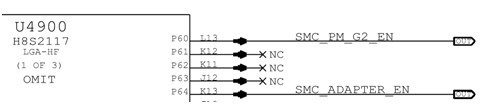

SMC_PM_G2_ENEC发出(EC检测到适配器存在,跟适配器正常通信后,发出的;EC检测到适配器后还会发出SMC_ADAPTER_ENPCH,告诉PCH适配器已经插入)

PP5V_S5_PCH_V5REFSUS
PP5V_S5

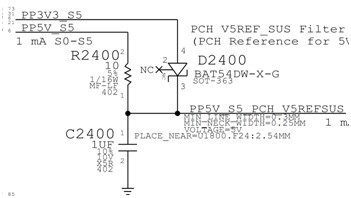

单桥的5v待机电压V5REF_SUS在苹果中的名字是PP5V_S5_PCH_V5REFSUS



PP5V_S5

它来源于:PP5V_S5经过R2400这个10欧姆电阻。
RSMRST_PWRGD

TPS51125输出线性电压的条件是主供电VIN来自于公共点、EN0SMC_PM_G2_EN供给。

S5状态供电的小结:公共点给TPS51125供电,EC发出SMC_PM_G2_EN开启线性5v3.3v,线性5v作为单桥的5V待机电压,线性3.3v不用。同时SMC_PM_G2_EN还通过转换控制3.3VPWM供电作为单桥的3.3V待机电压。

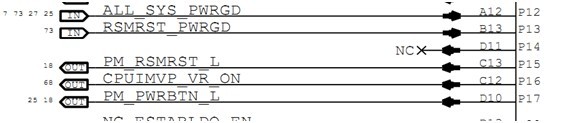

单桥RSMRST#对应名称PM_RSMRST_L,来源于ECEC是需要收到RSMRST_PWRGD才发出给单桥的。

RSMRST_PWRGD来自于U7940TPS3808G336脚供电,5脚检测PP3V3_S54脚充电延时,1脚开漏输出
RESET TERMINAL

根据其引脚定义知道检测5脚电压,当此脚低于阀值VITRESET#有效!

RESET TERMINAL

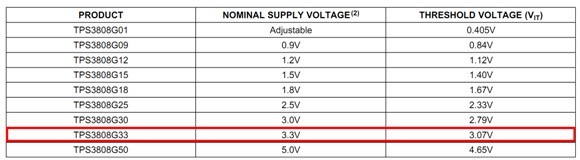

它的阀值是3.07v



PM_PWRBTN_L



最后一个S5的信号是PWRBTN#,名字是      PM_PWRBTN_L,来自于ECD10



J5713

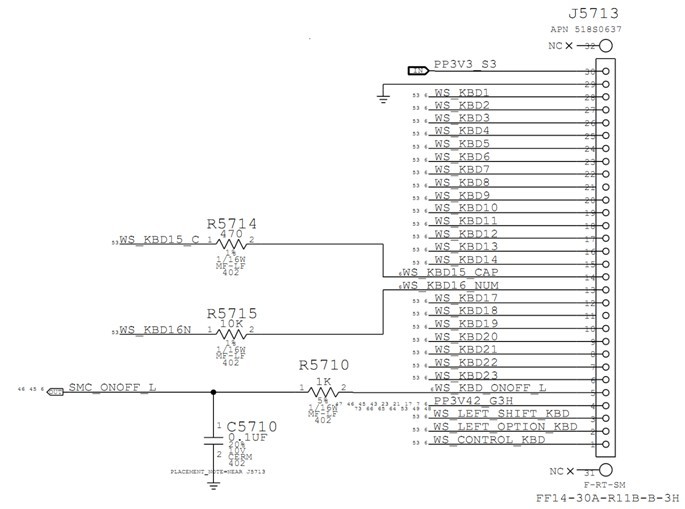

电源开关是做在键盘上的,按下开关,产生SMC_ONOFF_LEC



SLP_S5#、SLP_S4#、SLP_S3#

3.3V S3 FET
3.3V 5V S3 ENABLE

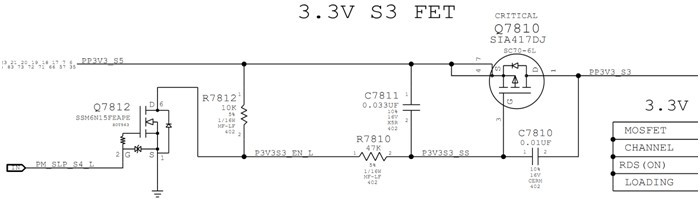

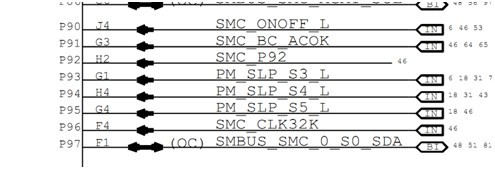

PM_SLP_S5_L送给ECPM_SLP_S4_L也给EC,同时还给Q7812经过转换控制产生PP3V3_S3电压

DDRREG_EN

PM_SLP_S4_L还转换成P5VS3_ENDDRREG_EN

iPP5V_S3

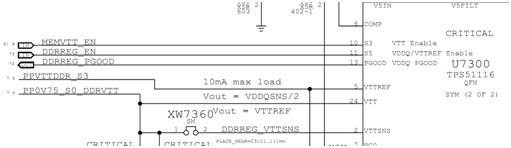

DDRREG_EN送给TPS51116S5脚,这是一个典型的内存供电芯片,它会输出PWM供电PP1V5_S3PPVTTDDR_S3



PM_SLP_S4_L



内存主供电和基准电压正常后,TPS51116会输出DDRREG_PGOOD送给73页的检测电路,我叫它“大与门”

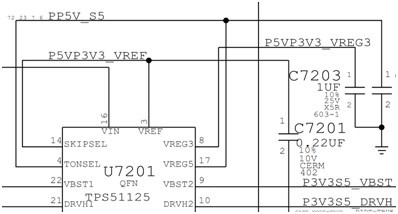

P5VS3_EN经过转换控制TPS511251脚,用于控制产生PP5V_S3



3.3V S0 FET



PP5V_S3正常后,TPS51125才会发出P5V3V3_PGOOD,也是送给73页的检测电路。(前面所说的3.3V出来后,TPS51125PG并不会输出,只有当5V也正常后,它会开漏输出PGOOD!)

PM_SLP_S4_L还用于控制USB供电

5.0V S0 FET





S0:包含桥供电、总线供电、CPU供电以及其他S0状态的3.3v5v等供电

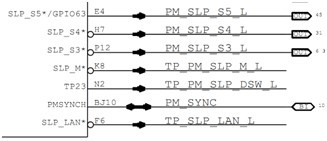

单桥发出的SLP_S3#,更名为PM_SLP_S3_L,除了送给EC外,还送给下面这些地方:

ENET ENABLE GENERATION 3.3V ENET FET





控制产生PP5V_S0

PBUS Voltage sense &Filter

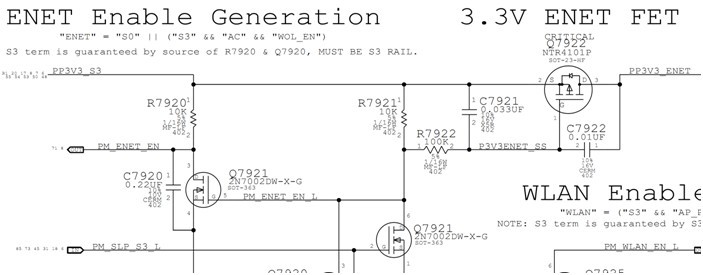

控制开启3.3v的网卡供电PP3V3_ENET,并产生PM_ENET_EN






ENET Enable Generation 3.3V ENET FET

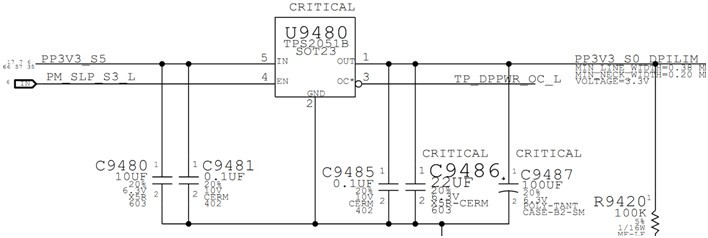

控制开启U9480产生PP3V3_S0_DPILIMJ9400供电

u9480

控制开启公共点电压检测电路

pcus voltage sense&filter

通过电阻R3210转换为MEMVTT_EN,去开启内存的PP0V75_S0_DDRVTT



PP0V75_S0_DDRVTT
s0 enable

还会通过下面这个电路转换出P1V8S0_ENP1V2S0_ENCPUVTTS0_EN、以及P1V5CPU_EN

PM_SLP_S4_L
1.8v s0 regulator

其中P1V8S0_EN送给U7720开启PP1V8_S0



1.2v s0 fet

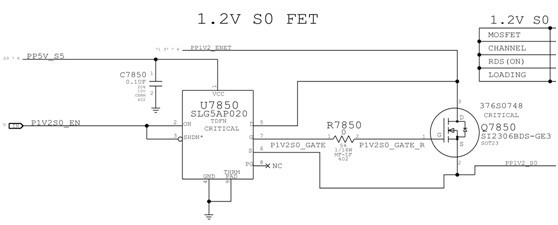

P1V2S0_EN送给U7850,使之发出7脚的控制信号驱动Q7850产生PP1V2_S0



PP3V42_s5

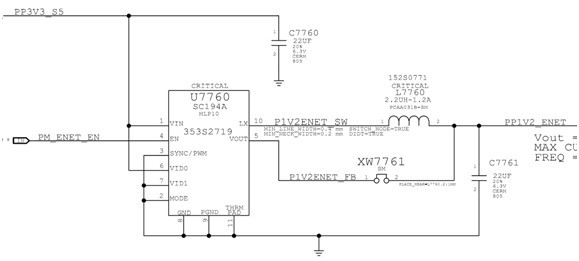

Q7850的输入电压1V2_ENET是由PM_ENET_EN控制U7760输出的



PP1V05_S0

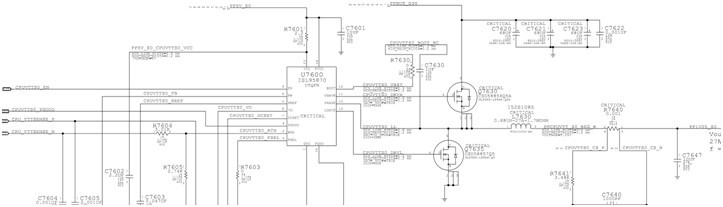

CPUVTTS0_EN送给U7600控制输出PP1V05_S0

1.5V S3/S0 FET

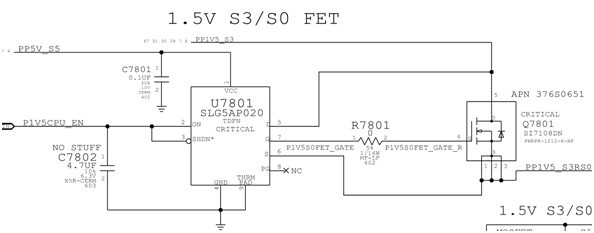

P1V5CPU_EN送给U7801,控制Q7801把内存的PP1V5_S3供电转换为PP1V5_S3_RS0CPU供电

3.3V 1.05V AND 1.5V S0 RAILS MONITOR CIRCUIT

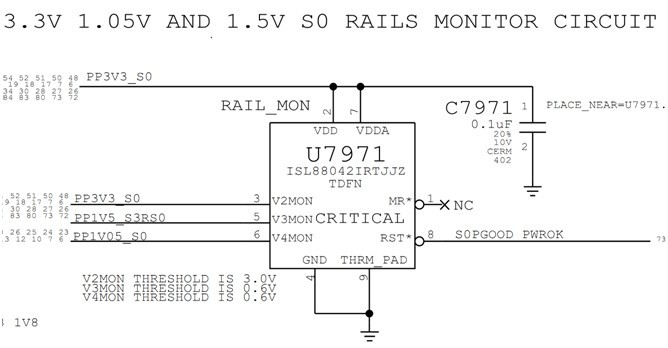

先由U7971检测PP3V3_S0PP1V5_S3RS0PP1V05_S0,超过各自的阀值后,RST#开漏输出S0PGOOD_PWROK

OTHER S0 RAILS

S0PGOOD_PWRO再与其它供电芯片开漏输出的PG相与“大与门”,由PP3V3_S0上拉生成S0_PWR_PGOOD



GFX_VR_EN

再由S0_PWR_GOOD送给U7980,和PP3V3_S5上拉的ALL_GFX_PGOOD相与,共同产生ALL_SYS_PWRGD

R7991没有安装零件)

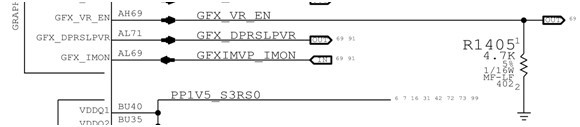

其中总线供电产生后,给CPU供电,CPU会发出GFX_VR_EN开启CPU内集成显卡供电

U7500 TPS51981

GFX_VR_EN是送给U7500 TPS5198125脚,集显供电正常后的PG输出后连接的电阻没有安装,不采用此路PG

PPVCORE_S0_GFX

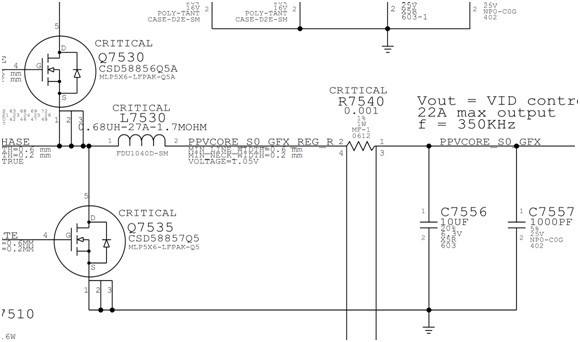

输出的集显供电名字是:PPVCORE_S0_GFX



ALL_SYS_PWRGD

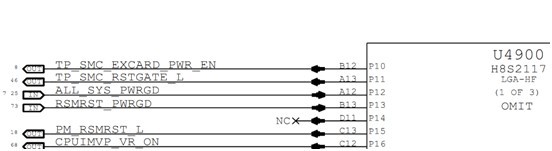

ALL_SYS_PWRGD一路送给EC,当EC收到ALL_SYS_PWRGD后,发出CPUIMVP_VR_ON
U7400 TPS51621

CPUIMVP_VR_ON送给U7400 TPS5162135脚,开启CPU供电n>16脚,暂时还未开启。)



PCH  S0 PWRGD

PG、时钟、复位

CPU供电正常后,发出CPUIMVP_PGOODCPUIMVP_CLK_EN_L

CPUIMVP_PGOOD送给U2850ALL_SYS_PWRGD相与,形成PM_PCH_PWRGD送给桥

ma’>电压的PG连接!)

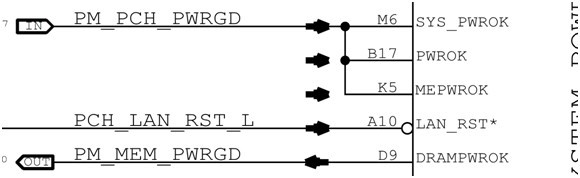

SYS_PWROK,PWROK,MEPWROK
分别给桥的3PG脚:SYS_PWROKPWROKMEPWROKSYS_PWROK表示CPU供电正常,PWROK表示其他S0电压正常,MEPWROK表示SLP_M#开启的电压正常,但这个机器SLP_M#不采用,所以直接用S0电压的PG连接!)



SYS_PWROK,PWROK,MEPWROK

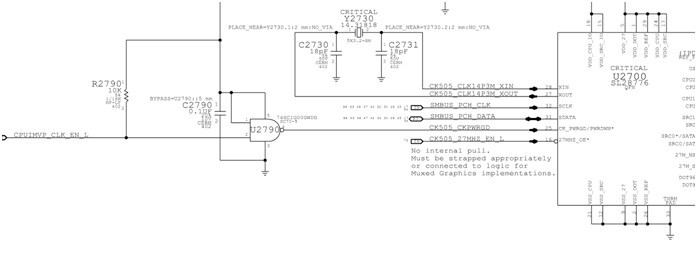

CPUIMVP_CLK_EN_L经过U2790这个与非门反相后,送给U2700时钟芯片开启各路时钟(27M受控于16脚,暂时还未开启。)

Y2730

最后,PCH满足了供电、时钟、PG后,发出DRAMPWROKPROCPWRGDCPU

DRAMPWROK
RCIN PROCPWRGD

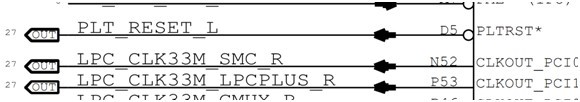

发出PLTRST#给各板载芯片和插槽,PCIRST#空置。



PLTRST#
PCIRST#
PPBUS_G3H
