雷神TR G150T进系统掉电维修实例

更新时间:2016-08-27 14:27:20

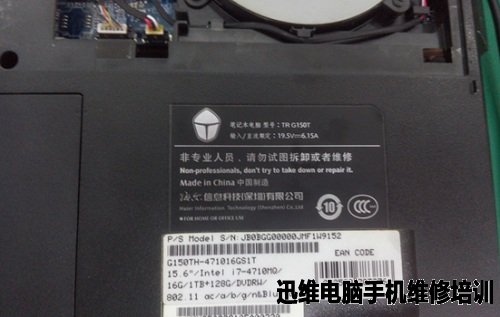

  机器型号:雷神TR G150T

  板号:6-71-W3S50- D02B

  故障现象:开机进系统掉电



雷神TR G150T进系统掉电维修(图1)

  维修过程:

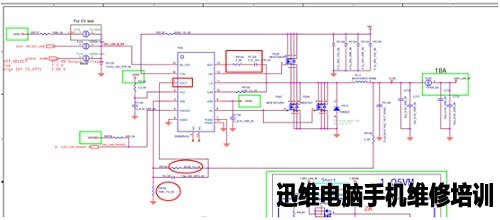

  拆机裸板上电,电流偶尔会上到0.05A后掉电。因为客户之前自己只修过总线供电1.05V_LAN_M,供电IC是G5602R41U,供电2 9脚正常,EN 15脚正常,测上下管G极波形正常,电感后端没波形。

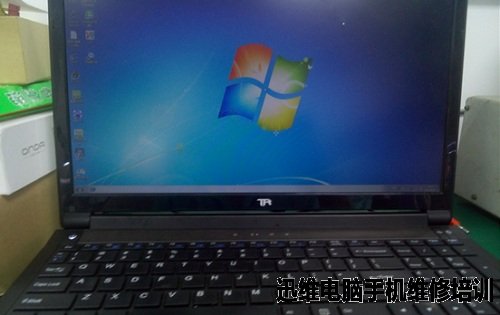

  更换PQ38 PQ47及后面的大滤波电容PC140后故障依旧,查反馈电路没有发现异常,断开PG也一样。最后从电感前端到PJ18打值,发现有时阻值200多,但是测电感两端正常,拆下电感后发现端倪。电感一端的贴片掉了,只是接触在上面,更换电感后OK。



雷神TR G150T进系统掉电维修(图2)


雷神TR G150T进系统掉电维修(图3)
