DELL 14-3442笔记本不开机故障维修

  同行送来一台DELL 14-3442,说是笔记本不开机。

DELL 14-3442笔记本不开机故障维修

  接电源开机测试发现电流跑的很欢快,外接正常,内接发现暗屏,接测试屏一切正常。



  到这里已经确定是屏这边的问题,由于是同行的机器,假如说换屏的话就没我什么事了,就想能不能自己修下这屏背光,反正也有很多料屏,说干就干。

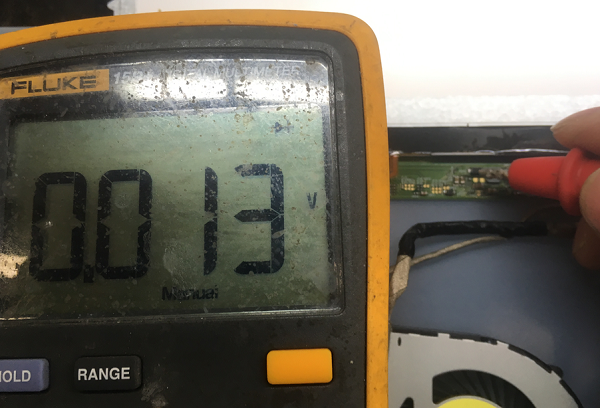

  把屏逻辑板保护纸撕开,在小板上找到背光供电LED-VCC、开启LED-EN、亮度调节LED-PWM,实测供电19V正常。

DELL 14-3442笔记本不开机故障维修

  开启3.26V正常。


  亮度调节2.6V正常。

DELL 14-3442笔记本不开机故障维修

  基本条件满足了还不升压,这时测得VOUT对地短路了,以为是灯条短路了,把灯条排线拔了也是一样。


  烧机发现一颗电容发烫,拆了对地值400多,一般这种后极短路的又没5A电流的保险一定烧断了。一测芯片主供电保险果然不同,在料屏上把电容和保险电阻补上,满怀信心的开机Logo亮了,一会儿背光就没了。

  这时以为芯片烧坏了换了个一样的上去开机故障依旧,最后想起以前也修过这个背光时亮时不亮的,换升压电感好的。料板拆个换上开机果然好了,为了以后使用稳定升压二极管也换了,进系统测试亮度调节也OK,维修到此结束。

DELL 14-3442笔记本不开机故障维修

DELL 14-3442笔记本不开机故障维修
