联想E43L不触发维修

更新时间:2015-09-14 17:25:48

今天接到个联想E43L 不触发,通电待机0.01A 按开关电流上到0.04,但灯都没有亮。看来还是没有正常触发,上笔记本维修培训网找图纸测关键点,测 5VPCU 3VPCU正常 开关脚 3.3V正常 按开关,测3V5V的转换电压3V_S5 5V_S5 正常 3VSUS 5VSUS没有。

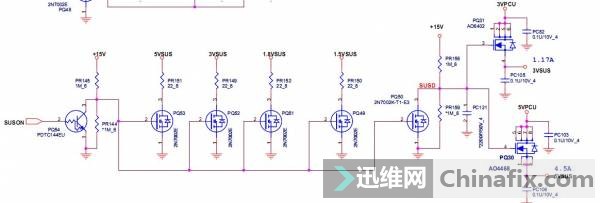

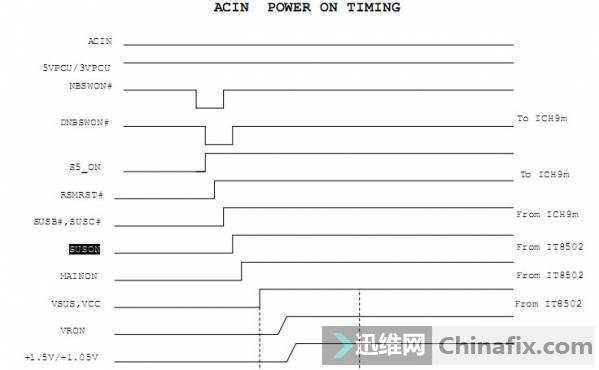

测3VSUS 5VSUS的转换控制信号SUSON没有,看来是EC没有发出SUSON啦,刚好这图纸上有上电时序 可以偷懒呀,按上电时序测。

. g- T- W% C+ v6 u! o& j

7 y. i  J. O8 X/ T9 ?; q测ACIN NBSWON# DNBSWON# S5_ON RSMRST#正常 ,但测到SUSB#,SUSC#时 这两信号都无电压,难道是南桥坏啦。EC的条件好量 在认真量下EC的条件。74 26 等供电脚,突然看到3脚还有RCT供电而且3脚好非常找,通电测量3脚RCt只有1V,找RCT电路。

5 U9 V" J+ `% N

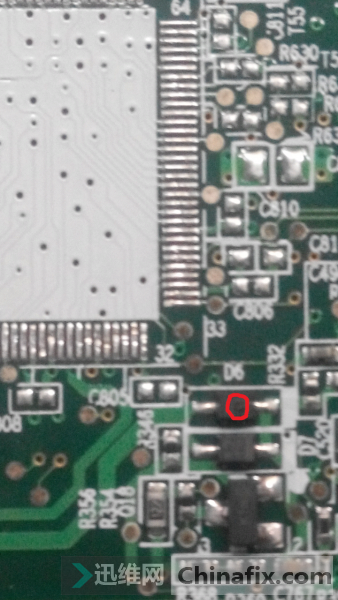

5 j8 z# }4 `  h) S4 |! ~  h+ a% |找到RCT仔细一看,D6上面有个小黑点。

8 g" W7 z3 x# ^* U) T

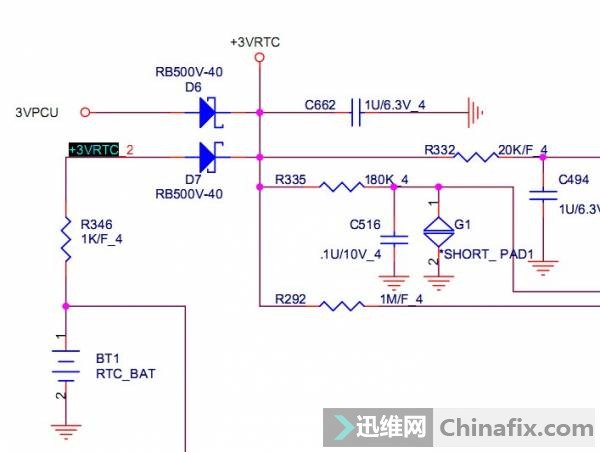

D6明显烧了 证明+3VRTC对地有短路,测 +3VRTC 对地123欧不正常呀。

9 g0 M+ G5 |9 D

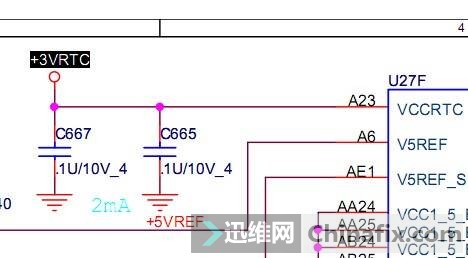

0 S% B( r, s. g; V+ M- ~9 q( j+3VRTC对地微短,证明不是南桥坏或 +3VRTC这路有电容坏,去掉南桥 要南桥没问题的放就麻烦啦 ,去电容吧,好几个电容也不好找,看能不能找到+3VRTC 直进南桥的那根线,要是找到的话 断开就好判断啦。找啊找 ,还真找到啦。

) N/ u# F7 ]1 ?0 ?3 }% I% g

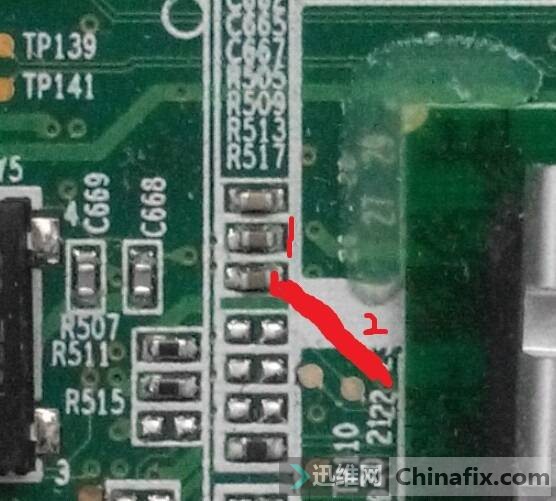

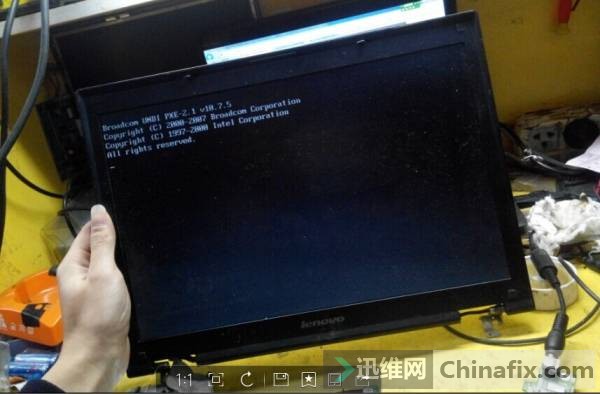

断开红线标的地方 ,在量+3VRTC(C667)红了1 的这端 对地 还是123欧,有戏,在量红字2那端  这个最大可能是+3VRTC进南桥的 直接红笔接地 黑笔量红2  450欧正常。看来是南桥没事是电容坏啦,去电容C667 665还是123,去到C662 阻值正常啦。(早知道先去C662啦)。找个电容装上断线补好,通电,按开关电流上去啦。
