奇葩东芝L600掉电卡Logo故障维修

  机器型号:L600

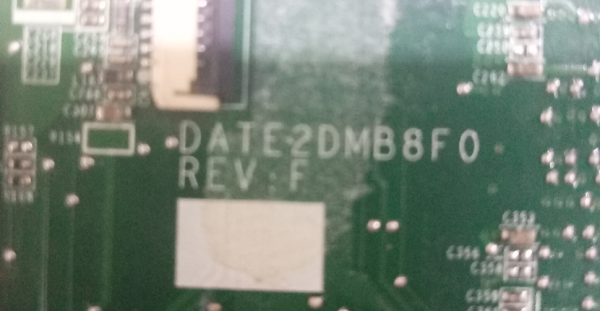

  版号:DATE2DMB8F0

奇葩东芝L600掉电卡Logo故障维修

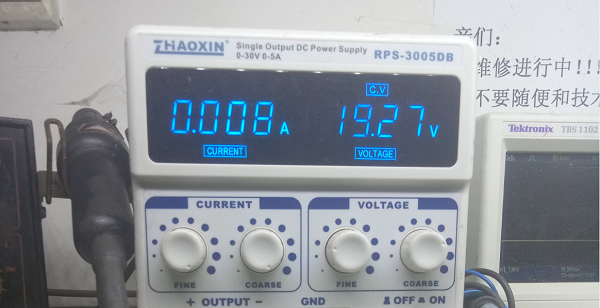

  故障现象:待机0.008,触发掉电,掉电维修结束后亮机卡Logo。待机电流如下:

奇葩东芝L600掉电卡Logo故障维修

  第一故障掉电电流位置。

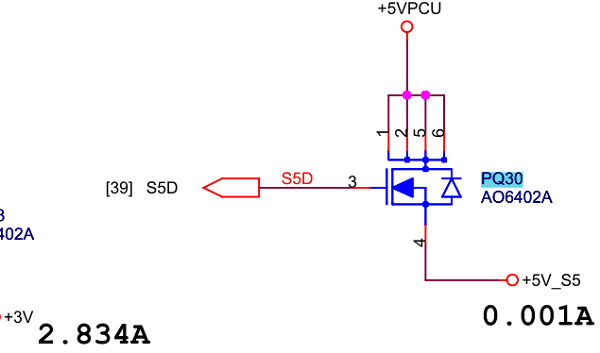

  这电流直接杀去二级转换,扫荡到PQ30时发现敌情。

奇葩东芝L600掉电卡Logo故障维修

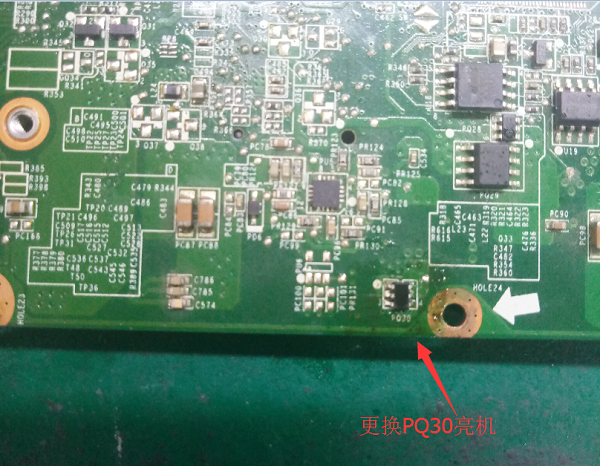

  转换电压只有2.4V,测量G极电压OK,直接更换此场管修复后亮机。

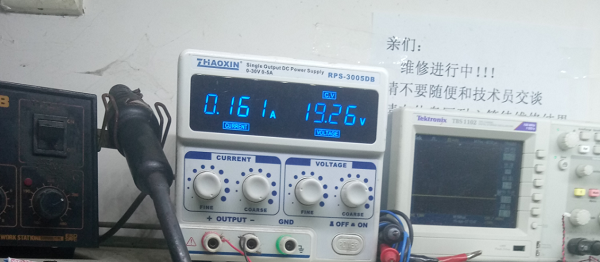

  更换PQ30后按开关电流一路小跑,插上屏幕亮机。


奇葩东芝L600掉电卡Logo故障维修

  以为修好了,可是蛋疼的一幕开始了,卡Logo(多故障+奇葩问题)。卡就卡吧风扇还不转,风扇也挂了。卡Logo思路:BIOS、外设、南桥、显卡、某个供电不稳定,这些已经被洗脑了吧!开始刷BIOS,去外设,拆网卡。

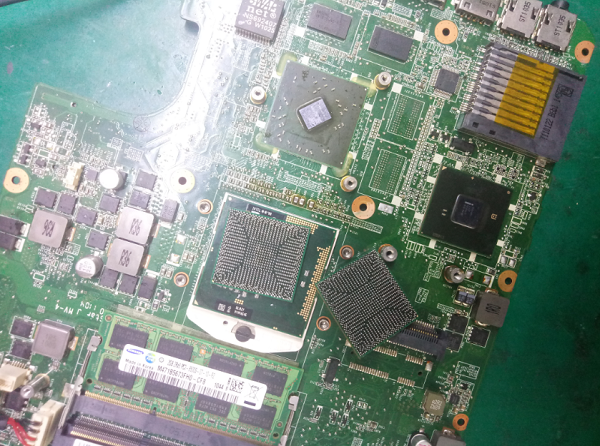

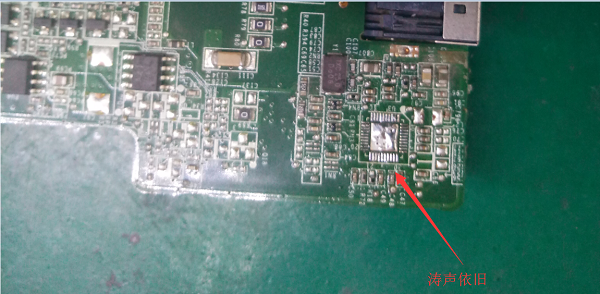

  涛声依旧,不想拆了。心想风扇都不转了,显卡挂的几率还是很高的。看了下显卡型号,这显卡是通病。断开独显看看是不是显卡导致的,看了下跑码不亮。算了,先跳过这个。焊好电感发现亮机过程慢的跟龟速似的(Logo出来到显示完成的过程),手摸到桥发现非常烫,插上USB键盘也不管用。二级电压是直接供给桥的,难道是桥挂了?果断找两个桥重置更换。

奇葩东芝L600掉电卡Logo故障维修

  更换第一个不触发,再换一个,结果涛声依旧。发现COMS电池没拔掉,放电后OK,亮机了,故障依旧不变,卡Logo。插上USB键盘还是不管用,以此为突破口,实测USB供电OK,桥、USB模块条件都OK,接下来扫荡所有USBOC#时发现敌情。

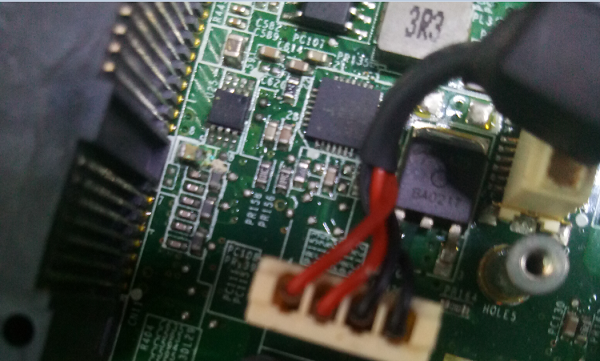

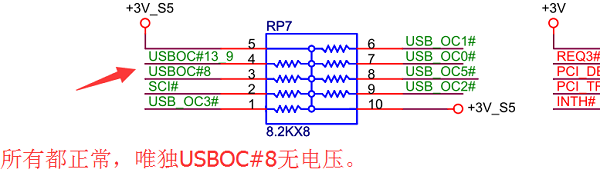

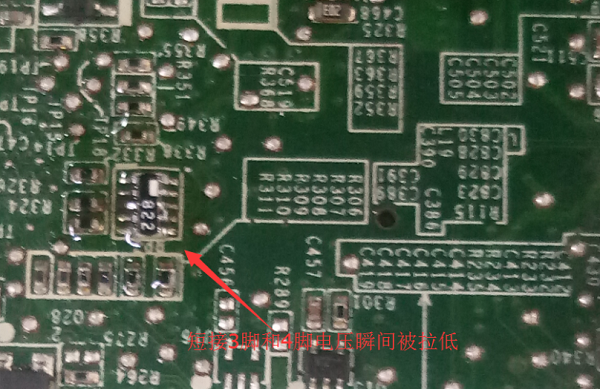

  找到此排阻短接4脚和3脚,电压被拉低。

奇葩东芝L600掉电卡Logo故障维修

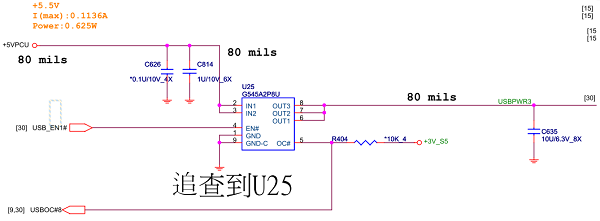

  果断找到USBOC#8相关电路,发现敌情。



奇葩东芝L600掉电卡Logo故障维修

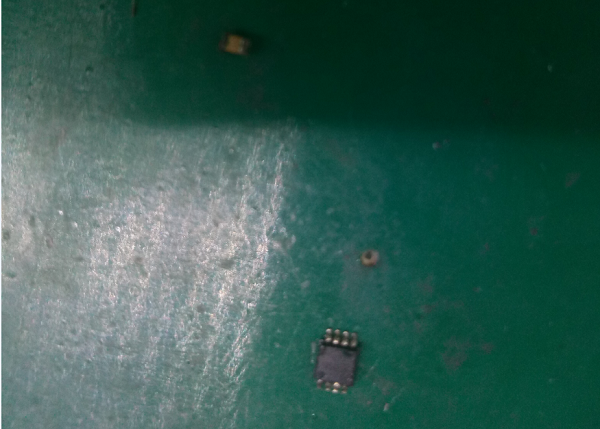

  拆掉U25直接短接2、8脚。

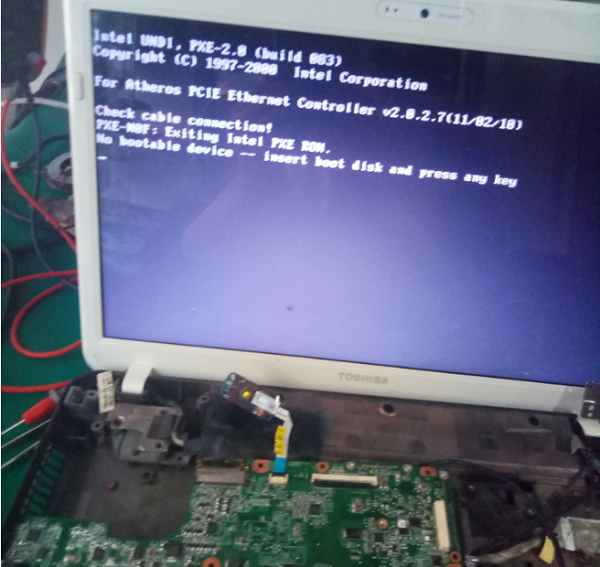

  再次上电,期待已久的画面终于出来了。

奇葩东芝L600掉电卡Logo故障维修

  装好拆掉的外设,进系统试机一切正常,维修结束。
