都是经验惹的祸

机器型号:ACER 4743G 故障现象:灰屏按照正常的思路,干显卡,干了无果,重置,重置还是一样的现象,于是订显卡(由于机器比较多,没去看图纸)··············第三天,显卡到了,做上去,尼玛,还是灰屏,我还是比较相信我的技术的,怎么会这样呢,???????没办法,空下来了后找了个图纸,打开,搜LDVS,尼玛,怎么在南桥里面啊???显卡里也有,从屏接口开始往回查,从显卡来的信号经过RN25 ,RN26,才到屏接口,但是图纸上显示,没有这两个排阻,板子上也没有。从南桥来的信号经过RN23,RN24才到屏接口,但是上电测量,RN23;24上没电压,果断去干了南桥,哈哈··············显示了,测试一番,OK··············· 由于我这台机器上没有图纸,就不上图了。

点评:
关于是哪个显卡输出,得先了解下双显卡切换
1、所谓双显卡切换,是指在独立显卡(discrete GPU/dGPU)和集成显卡(integrated GPU/iGPU)之间的切换技术在市场上主要包括两家:Nvidia和AMD
2、目的:多年来,移动 PC 行业一直在追求一种理想的移动电脑,既能拥有高性能,又能兼顾较长的电池续航能力。
第一代显卡冷启动切换:
3、要求用户必须重启电脑才能完成图形切换,这是因为操作系统和图形驱动无法接收到切换指令,就不知道如何切换,导致用户一次只能启用一种显卡。
4、图形切换完全由系统 BIOS 所控制,只有重启后,系统 BIOS 才能识别到底启用哪种显卡。

第二代显卡手动热切换:
软件方面
1、用户必须在显卡切换程序菜单打开“可切换显示卡”选项,来让用户根据工作负载选择一个合适的图形核心。
2、一旦完成选择,切换指令信息会通过 Windows 7 的标准 API 接口传送至可交换图形驱动层,系统 BIOS 接到信息后便会打开用于启用或禁用独显的接口,可交换图形驱动此时即可完成启用或禁用独显的操作,随后便开始加载或卸载独显驱动程序,以便切换后的显卡核心能正常工作
硬件方面
3、硬件层面也会同时发生转换,MUX将会按照可交换图形驱动的指令切换至正确的显示设备,并转移相关的显示缓存数据,以便显示能被正确输出。
4、需要增加硬件:MUX = Multiplexers(多路复用器)

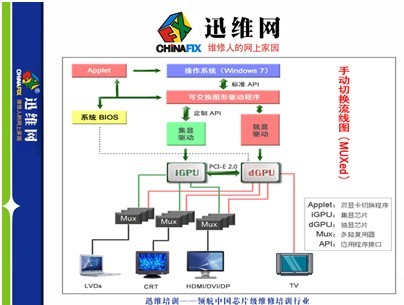

手动切换流线图


在第二代切换技术中,独显和集显都可以输出显示信号,需要经过转换器MUX选择线路。

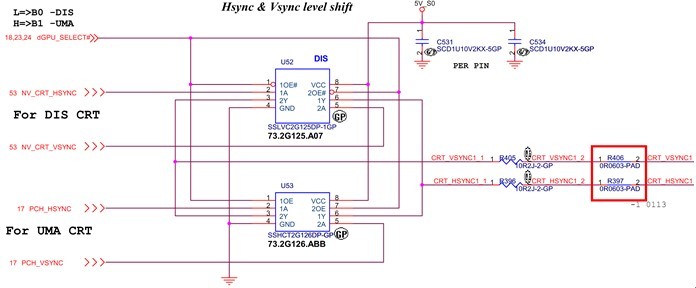

从厂家图纸中可以看出,沿着显示器接口追查即可找到这样的元件,如下图为Intel_纬创_LA46_联想V460(HM55)的VGA接口行场同步信号切换芯片所在电路图截图
Intel_纬创_LA46_联想V460(HM55)

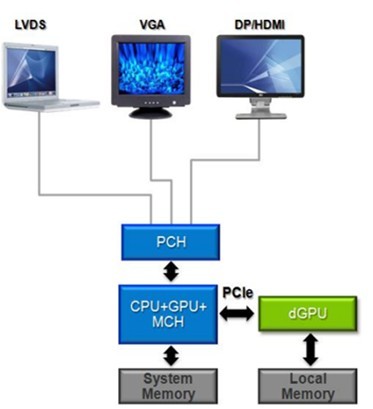

第三代显卡智能切换:
1、移除了多路复用器,仅使用集成显卡输出显示,独立显卡只负责渲染处理。
2、集显模式下,独显处于低能耗或关闭状态,直到应用程序要求独显进行渲染;
3、独显模式下仍然通过集显显示引擎输出。
4、通过应用程序的触发完成的,无需重启,无屏幕闪烁,瞬间无缝完成。应用程序及触发规则等配置文件可自动更新,用户也可以自定义应用程序列表和其运行方式。
VGA

典型的先进技术有:

l NVIDIA的Optimus 优驰技术

l AMD的PowerXpress 4.0(显卡热切换技术)

   PowerXpress 4.0 = PowerXpress 3.0(固定方案 MUXed + MUXless + Dynamic Scheme(动态方案)

l APPLE的Automatic Graphics Switching(自动显卡切换)
