示波器二修LA-8331P触发后掉电故障

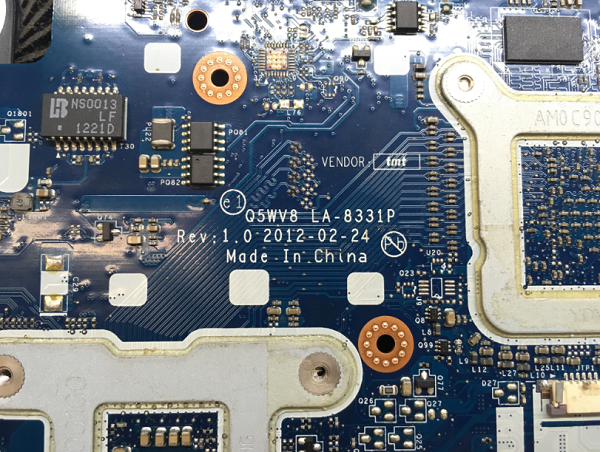

  一台二修Gateway机器,故障是触发后掉电,可再次触发。拆机裸板测试也是一样,版号是LA-8331P。

示波器二修LA-8331P触发后掉电故障

  此时触发电流是0.029,然后立马掉到待机电流,有时可以到0.1,然后又掉到待机电流,上家刷过BIOS,内存供电IC、电容电阻基本全换了,其它地方没动,看来还是有希望的。





  既然上家修了内存供电,那么先用示波器看下内存供电有没有问题。

示波器二修LA-8331P触发后掉电故障

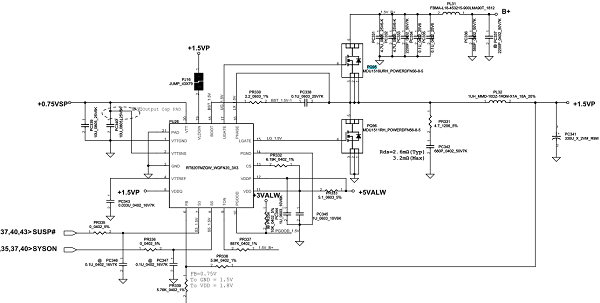

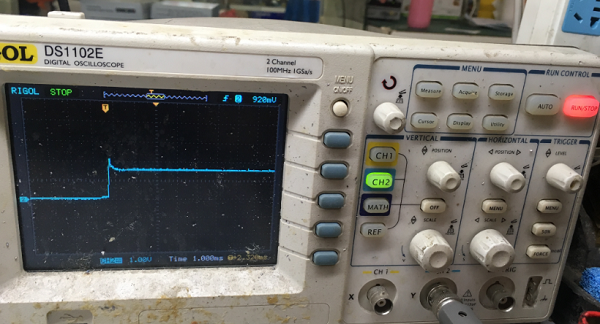

  波形正常,看来这个内存供电是正常的,接下来就要看下SUSP信号控制的二级转换电压。

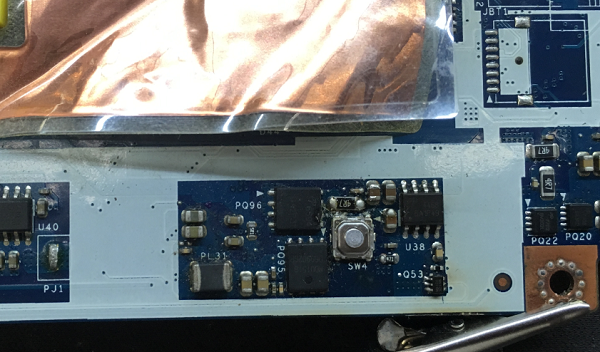

  在板上找到U40和U38用示波器一测立马现出原形,5VALW转5VS。


  3VALW转3VS。

示波器二修LA-8331P触发后掉电故障

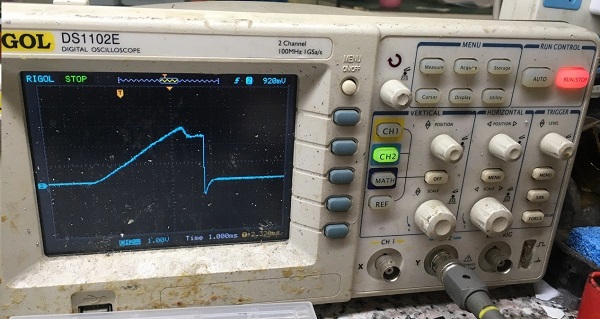

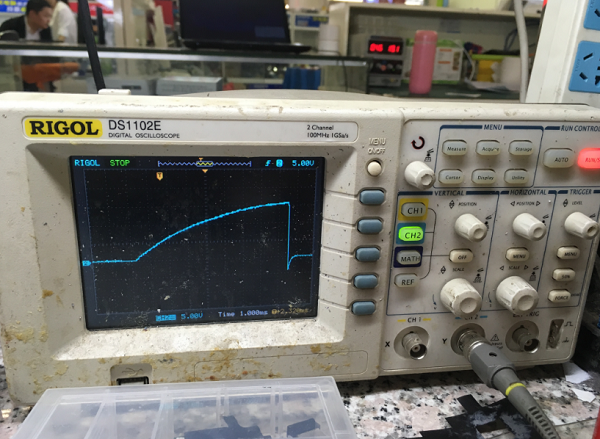

  看来问题是出在3VALW转3VS这边了,U40一导通就立马掉了,测得U40两边没有对地,说明不是短路保护了,看来问题出在G极,再用示波器抓G极的波形。上面的是U40的G极波形,下面的是U38的G极波形。


示波器二修LA-8331P触发后掉电故障

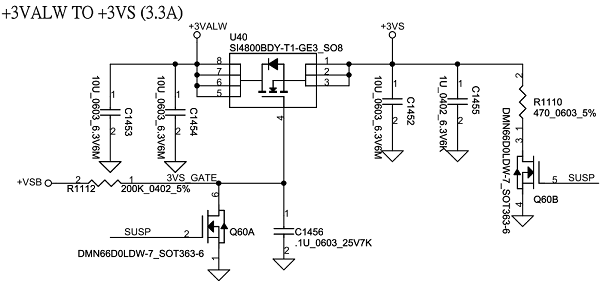

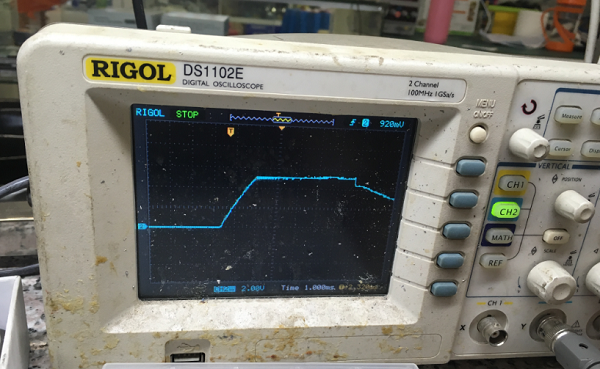

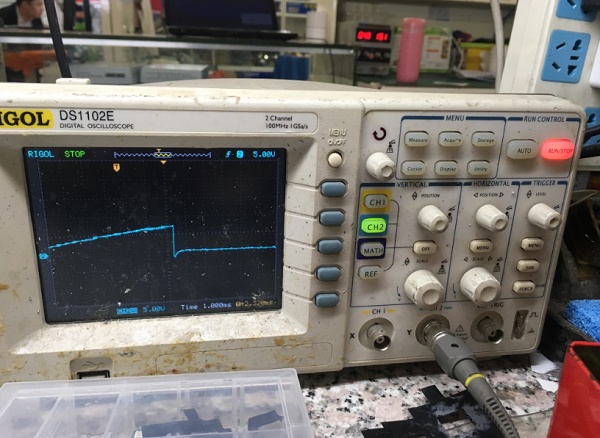

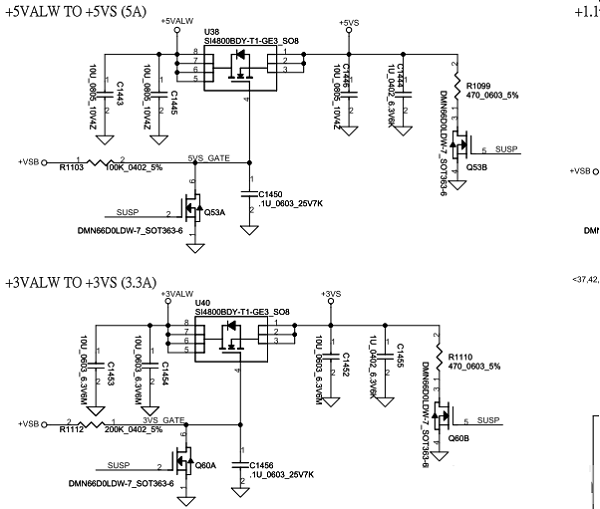

  这里可以看出U40的G极还没到19V就掉了,所以U40也是导通一瞬间就关闭输出了,看图纸得知U40要完全导通首先SUSP要为低电平使Q60的两个MOS管处于截止状态,+VSB通过R1112上拉U40的G极使U40导通从而使3VALW转换成3VS。

示波器二修LA-8331P触发后掉电故障

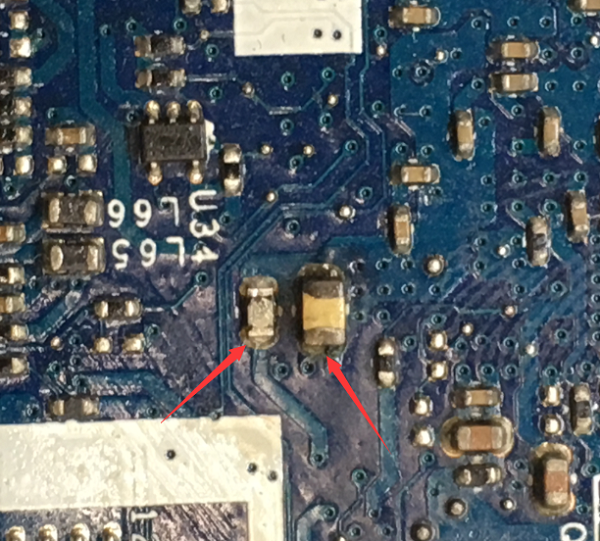

  测得SUSP信号是正常的,果断在料板上找个一样的Q60换上,再上电电流一路小跑到1.4,然后还1.4-0.9之间来回的跳,此时内心是拒绝的。测全板供电已经全出来了,不过平台复位在跳,最后发现桥背面一颗电容腐蚀了,下面的电阻也烧黑了。

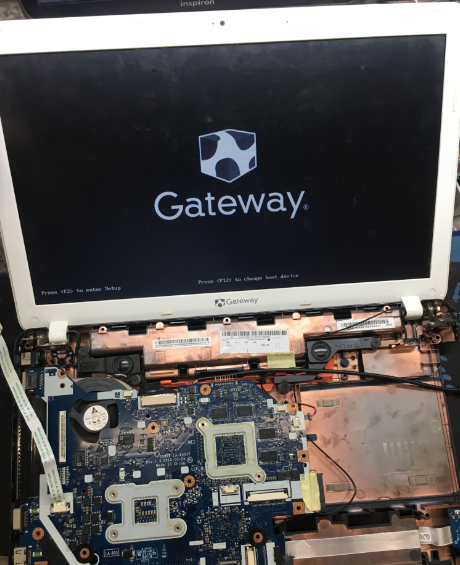

  测得电阻一端3.3V一端0V而且还对地了,把电容拆了对地值恢复到450多,看来是电容腐蚀对地了。把电阻和电容换掉,再上电电流一路小跑到1.8,接屏亮机,维修到此结束!
