东芝L510不出内存复位的维修

机型:东芝L510 GM45+ICH9独显架构

 板号:6050A2303101

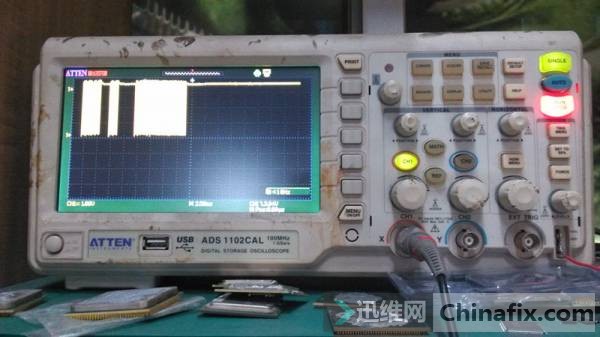

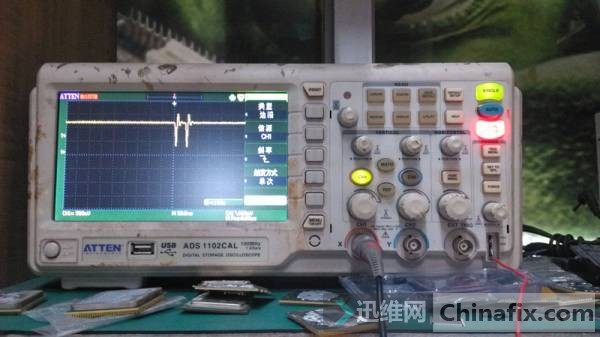

一、故障说明:通电电流0.86A左右,装不装内存都一样。用示波器抓取了ADS#,如下图:检查了内存SMB_DATA \ SMB_CLK 有3.3V无波。检查内存所有工作条件,发现内存复位没有正常产生,实测为0V。判断为有ADS#不跑码。

二、内存复位来自于北桥,按照一般情况,三代内存的复位,有些机子在北桥收到南桥发过来的PLT_RST#以后就产生,有些机子则是在CPU工作以后才产生,这里不做过多讨论。内存无复位,按照不跑码的来修。

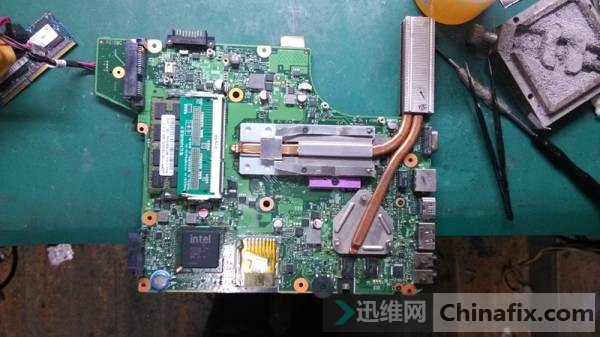

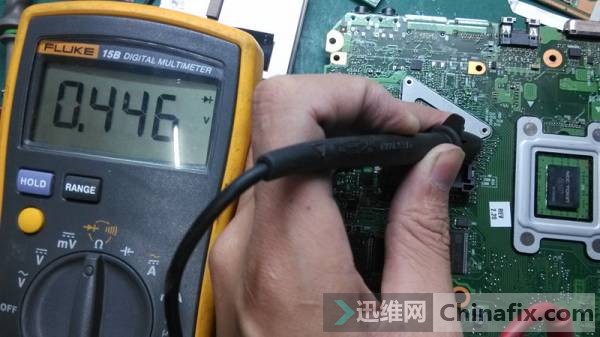

①先是对内存数据线进行扫雷,未发现明显偏大偏小。

②检查LPC_LFRAME#信号是否正常。

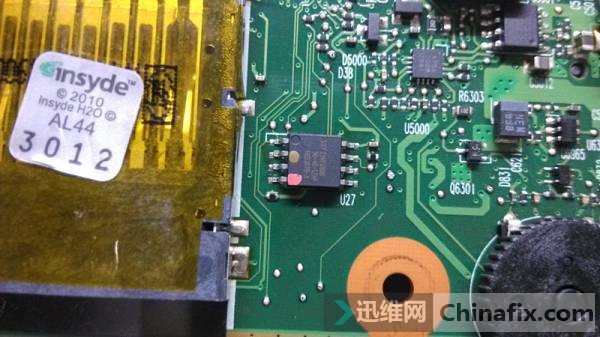

③检查SPI BIOS CS#信号是否正常。

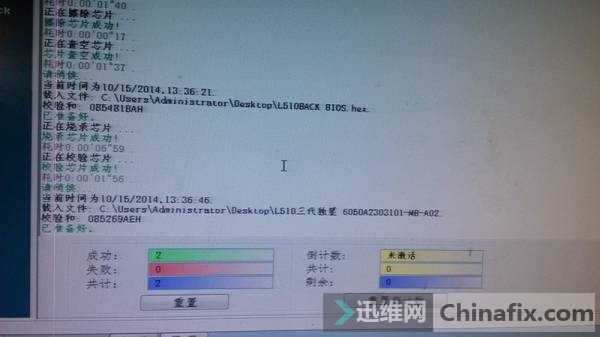

三、LPC_LFRAME# CS#均正常,先刷个BIOS试试,故障依旧。

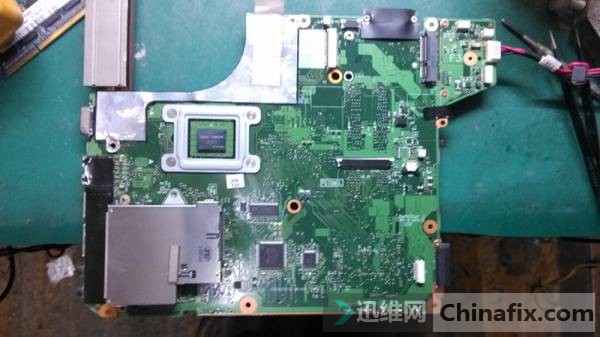

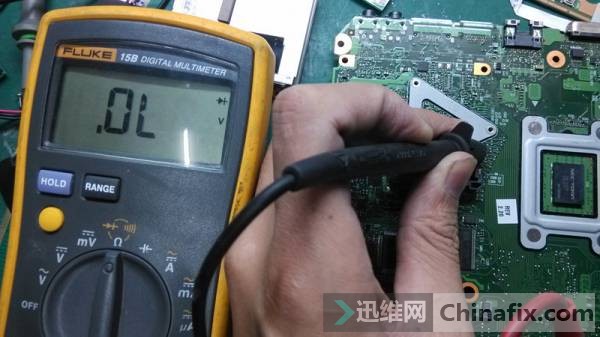

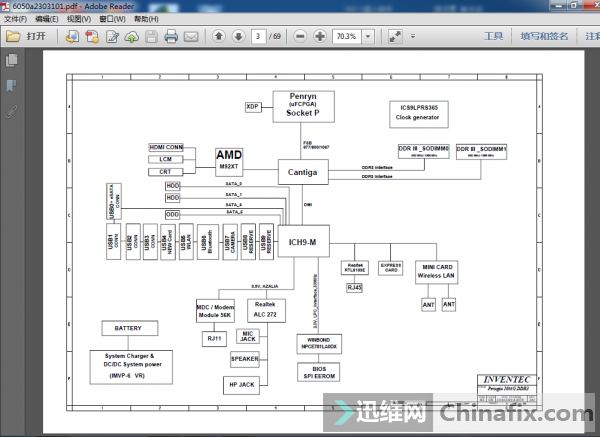

四、检查南北桥所连接的所有总线,功夫不负有心人。如下图:显卡端PCI_E总线第二个电容对地悬空。

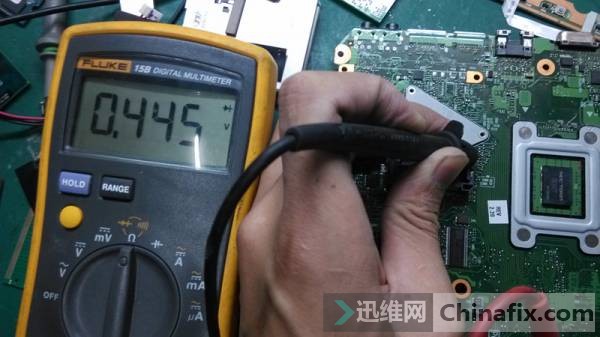

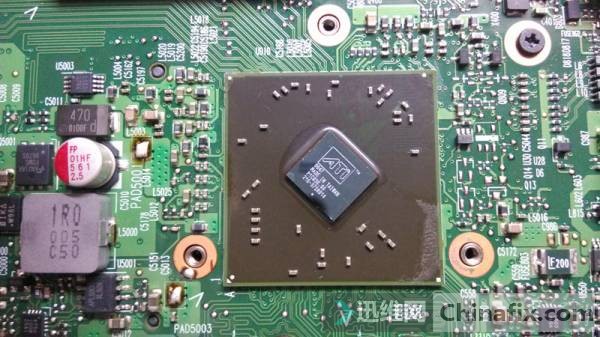

五、换显卡。(第一次遇到这样的情况,按照我的理解有如下可能:①这边BIOS优先检测显卡,显卡不过不初始化内存,南桥不读取内存信息。②北桥检测到PCI_E总线有问题,不跑码。)第二个电容对地阻抗恢复正常。

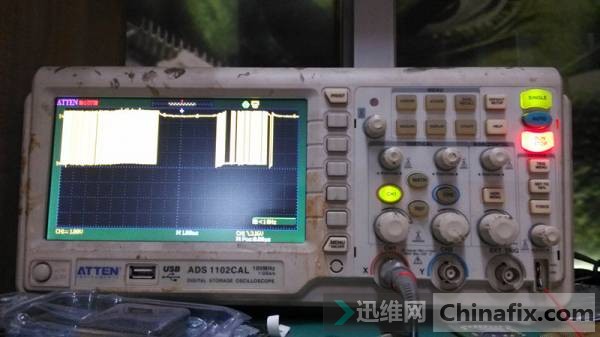

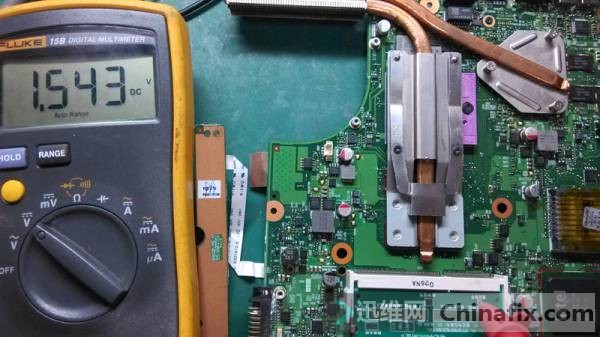

六、测内存复位,SMB_DATA。内存复位正常1.5V;SMB_DATA,跳动4次,电流跑到1.6A左右。

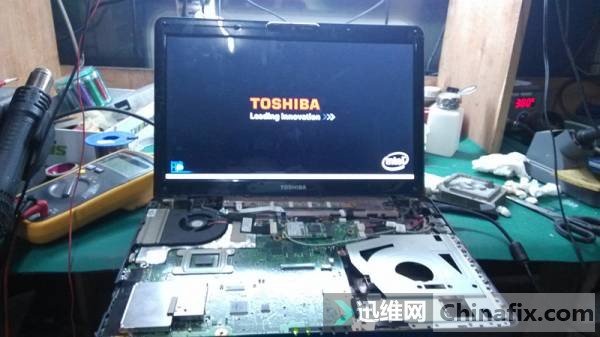

七、亮机。

文章源自:迅维网
http://www.chinafix.com/thread-809717-1-1.html
