HP G42 AX168电流能到1.2不显维修一例


  机器型号:HP G42 AX168

  版号:DAOAX1MB6H1 REV:H

  故障现象:电流能到1.2不显

  维修过程

  接客户一台HP G42 AX168笔记本,版号:DAOAX1MB6H1 REV:H。



  拿到机器后,拆机,看主板外观没问题,上电,电流上到1.2A。

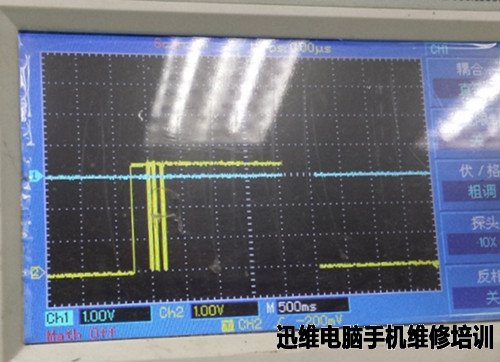

  用示波器打内存SMB波形,如图:


  从图中可以看出,内存已经过了,应该要显示了,发现显卡旁边有些脏,这种机器显卡问题居多,怀疑应该是显卡的问题,可是换了个显卡芯片还是不行。

  重新测量内存SMB还是一样波形,BIOS也刷过了,接下来测量二级电压,发现测到PU5只有0.53V。


  查图纸,这个地方正常应该是1.8V。

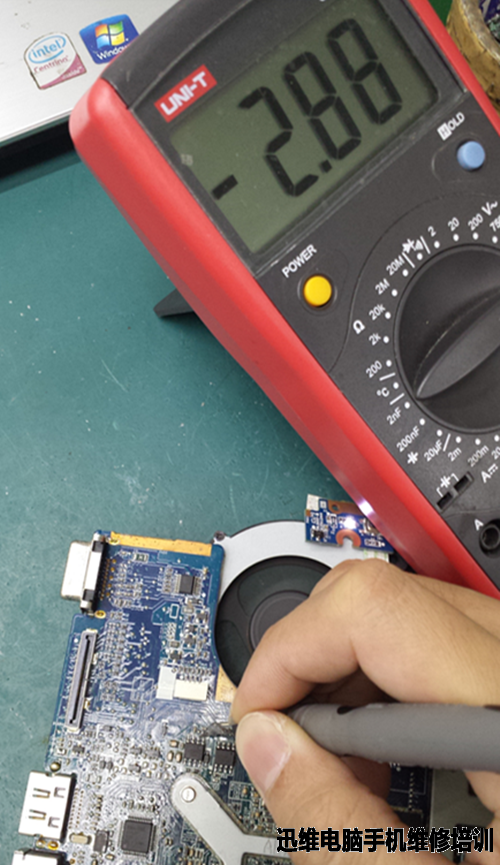

  测量2脚开启2.88V正常,3脚3.36V正常,4脚5.04V正常。都正常的话应该是要输出了,为什么不输出呢?芯片坏了?






  仔细一看,看出端倪。





  从正面看引脚很漂亮,不仔细看不知道,加上我自己测试脚位都喜欢捅在焊盘上,上了如此大的当。

  把脚位焊回去,电压出来了,1.8V非常标准。








  OK,结束!
