索尼笔记本维修——迅维维修案例展示

更新时间:2015-12-18 11:15:14

笔记本型号:索尼

板号:Z40HR S0203-2

芯片组:HM65

故障描述:N12M-GS2-S-A1
故障描述:1、不开机(大短)2、不出CPU电压

解决方法过程:
1、接板后,测量公共点和各大电感的对地阻值发现没短路后,插电时为大电流,之前测过值没发现有短路的,怎么插电还大电流?经过几次测量后发现是CPU供电的上管PU4310铁壳子MOS管D,S极击穿了。之前测的公共点对地阻值为490左右,以为是正常的,给误导了,将PU4320上管拆掉后公共点阻值为540左右。
2、更换PU4310后,开机电流上到0..86A不动,用示波器实测PL4302,PL4303电感上CPU电压没出来过,测上管G极也没波形,其它各大供电都正常了。原来是不出CPU电压,对应PDF时发现和主板实物CPU供电的铁壳子标的料号和PDF有出入,PDF中标的分别为PU4305,PU4306,;PU4308,PU4309,而主板实物则为PU4309,PU4310;PU4313,PU4315;

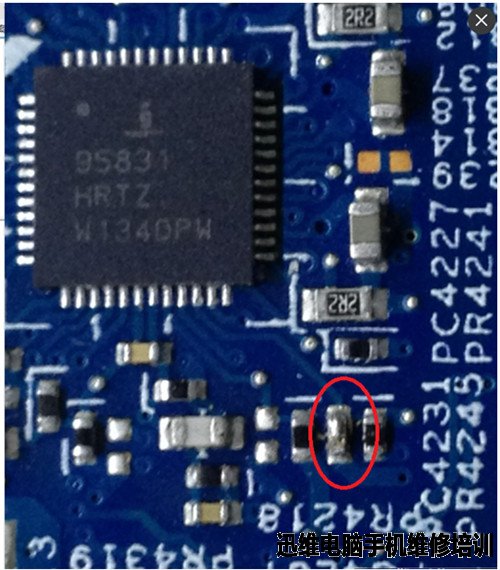

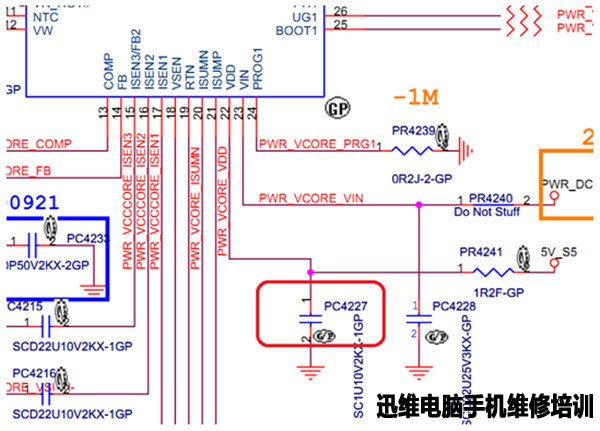

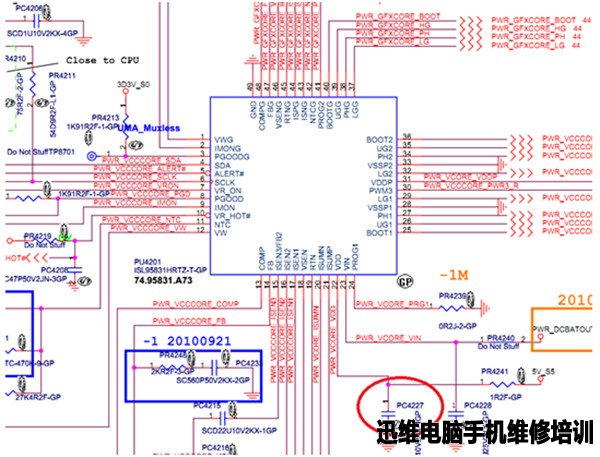

但是CPU供电芯片型号和料号在PDF和实物是一样的,不影响测量数据,当时只测量了CPU供电芯片PU4201的4脚SDA、和6脚SCLK已有SVID波形,和7脚VR_ON也有3.3V了,为何不出CPU电压呢?难道之前PU4310上管D,S极击穿将CPU烧了?更换CPU后故障依旧,刷BIOS…也依旧,还是测芯片的条件吧,当测到PU4201的22脚时只有不到0.8V的电压,明显不正常嘛,再测PR4241的一端有5V,另一端连PU4201的22脚也没有开路,PR4241电阻坏了?实测PR4241电阻是好的,而是PU4201的22脚VDD这边对地短路了,最后发现是PC4227电容有问题,目测电容是这样的。

将PC4227电容拆掉后对地不短了。开机后测PU4201的22脚有5V电压了,再测CPU供电已经有了,测试发现已经亮机OK了。
