华硕X455LD主板不开机维修案例

更新时间:2016-12-29 10:47:32

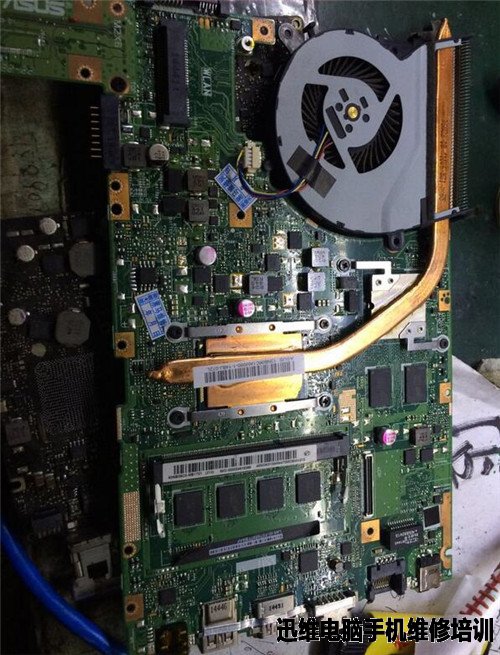

  机器型号:华硕X455LD

  故障:主板有进水在BIOS区域,更换过UP1598Q芯片 ,动过APL3533芯片

  维修过程:测量UP1598芯片周围的电容有3.3V、5V,说明线性电压已经产生了。

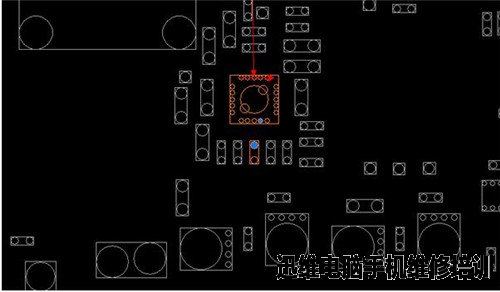

  下载好相应的版本点位图后,测量UP1598芯片的2、4这2个脚位 ,电压都是为5V ,说明没有开启。

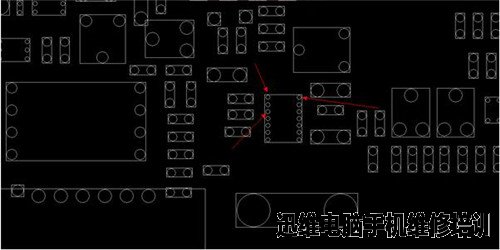

  实测:PQ8105复合MOS控制没有电压,这个又来源于EC,这里就不截图了。

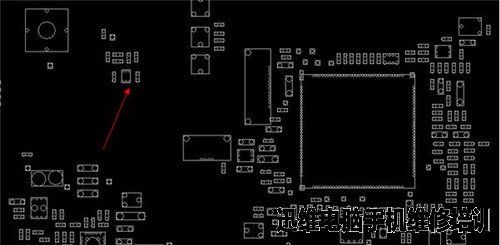

  实测EC没有供电。

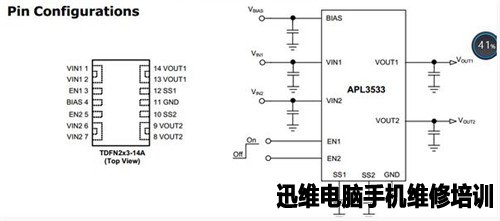

  实测VIN1有电压,EN1也有电压,没有VOUT1输出形成EC的供电。




  所以这个时候肯定要:拆了这个APL3533芯片。来检查发现这里刚好有腐蚀,而且上家在修的时候也飞了线,我重新飞好线路之后,这个时候电流表开始跳保护电流,19V也伴随拉低,不用看,公共点电压保护了。

  加电压去烧:

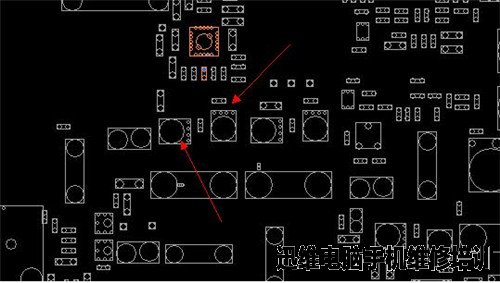

  下图中的管子发烫。


  拆了上下管之后再通电抓波,上下管控制都有波形了,但是装上管子之后就出现奇葩问题了!3.3V、5V电感输出都是PWM输出,都只有0.5V左右的电压。

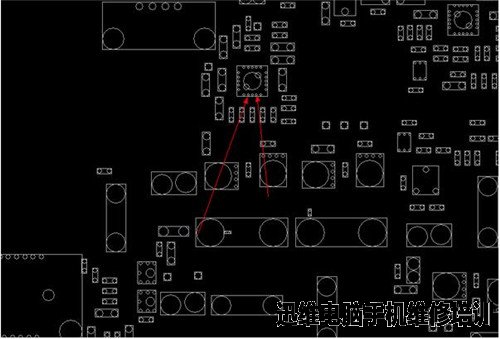

  经过检查,如下图的故障:





  这一排脚位虚焊导致,焊接好之后每次上电都正常。

  PS:该机器第一次会掉电,然后自动上电。
