爱普生Epson四色打印机喷墨头工作原理及拆解教程

更新时间:2017-01-11 11:00:58


  一台报废的Epson低端四色喷墨打印机,拆下墨头进行解剖,看看内部结构。

  一、基本情况

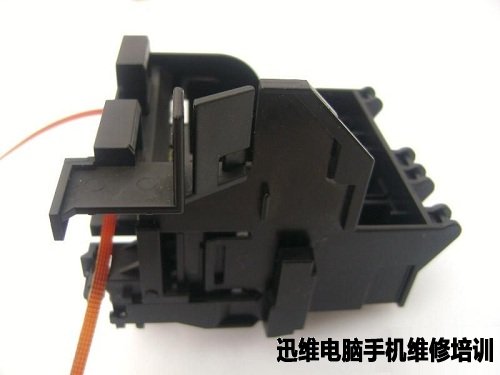

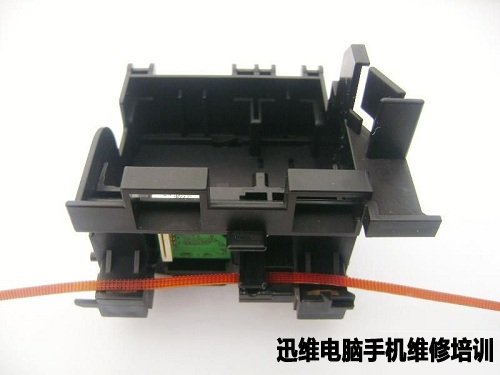

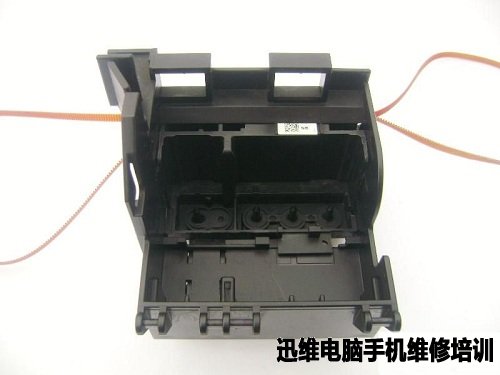

  拆下的字车(带墨头):
爱普生Epson四色打印机喷墨头拆解(一) 图1
爱普生Epson四色打印机喷墨头拆解(一) 图1

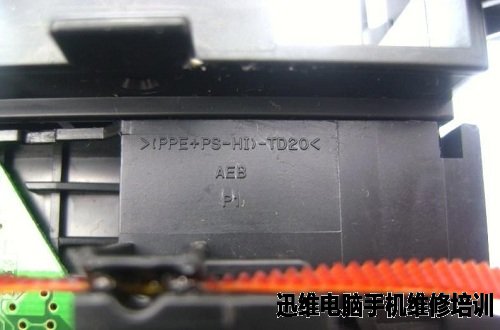

爱普生Epson四色打印机喷墨头拆解(一) 图2
爱普生Epson四色打印机喷墨头拆解(一) 图2

爱普生Epson四色打印机喷墨头拆解(一) 图3
爱普生Epson四色打印机喷墨头拆解(一) 图3

爱普生Epson四色打印机喷墨头拆解(一) 图4
爱普生Epson四色打印机喷墨头拆解(一) 图4

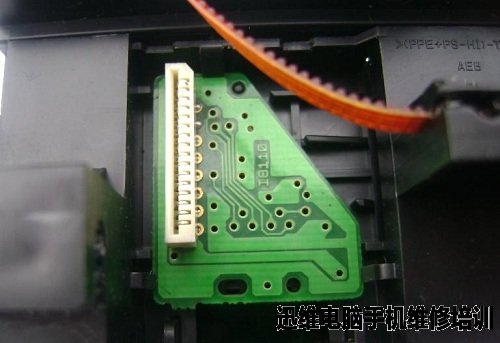

  喷头驱动板:

爱普生Epson四色打印机喷墨头拆解(一) 图5
爱普生Epson四色打印机喷墨头拆解(一) 图5

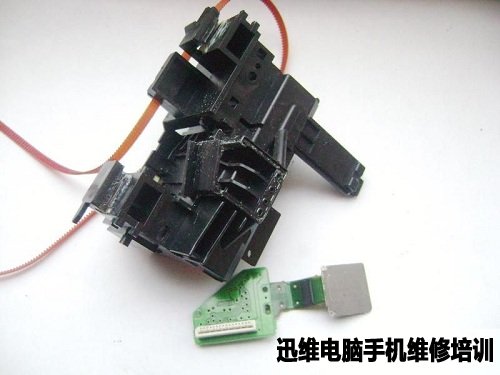

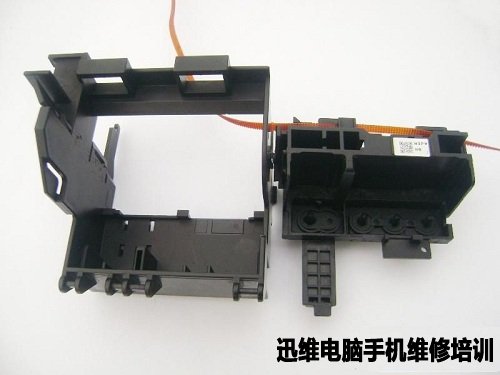

  将墨头组件从字车上取下来:

爱普生Epson四色打印机喷墨头拆解(一) 图6
爱普生Epson四色打印机喷墨头拆解(一) 图6

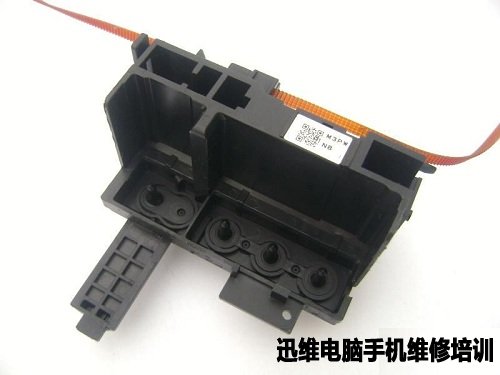

  墨头组件二维码,型号M3PW:

爱普生Epson四色打印机喷墨头拆解(一) 图7
爱普生Epson四色打印机喷墨头拆解(一) 图7

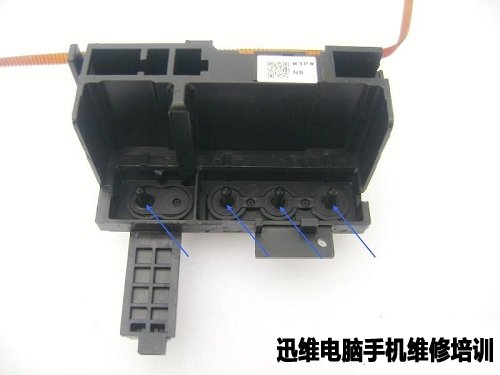

  这是导流墨水的针管,每色一根,有四根:

爱普生Epson四色打印机喷墨头拆解(一) 图8
爱普生Epson四色打印机喷墨头拆解(一) 图8

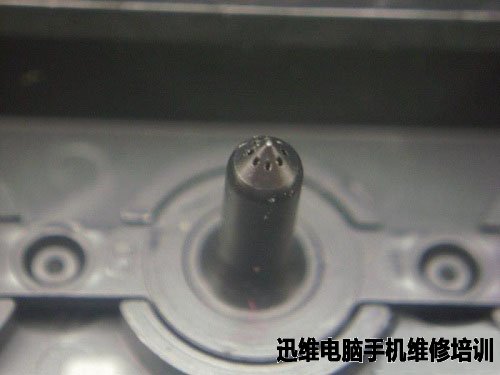

  每根针管顶部有8个小孔:

爱普生Epson四色打印机喷墨头拆解(一) 图9
爱普生Epson四色打印机喷墨头拆解(一) 图9

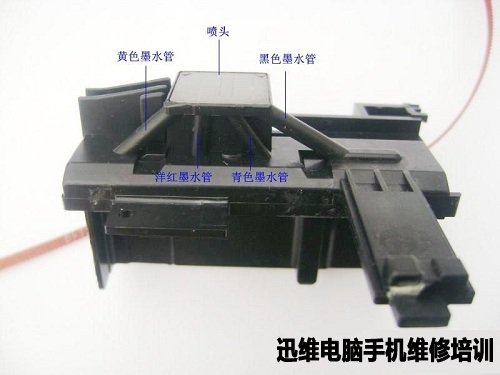

  喷头与四色墨水管相连:

爱普生Epson四色打印机喷墨头拆解(一) 图10
爱普生Epson四色打印机喷墨头拆解(一) 图10

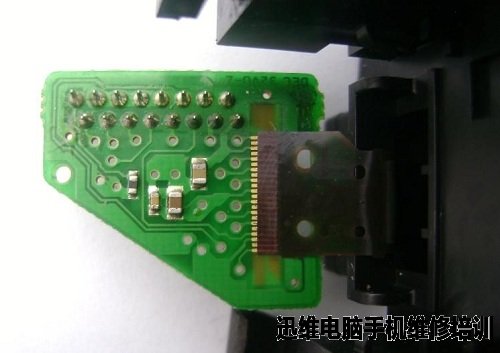

  取下喷头驱动板,背面:

爱普生Epson四色打印机喷墨头拆解(一) 图11
爱普生Epson四色打印机喷墨头拆解(一) 图11

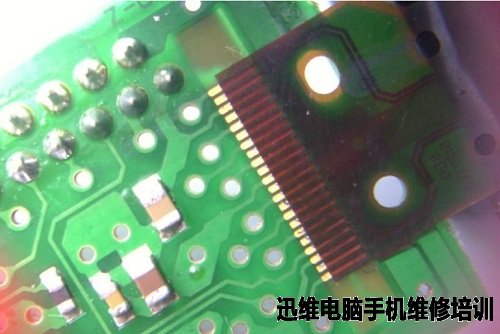

  排线连至喷头组件:

爱普生Epson四色打印机喷墨头拆解(一) 图12
爱普生Epson四色打印机喷墨头拆解(一) 图12

  二、元件拆解

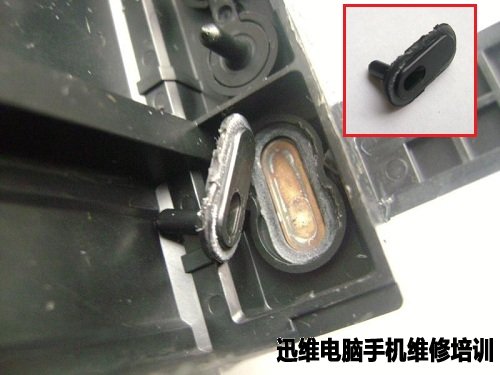

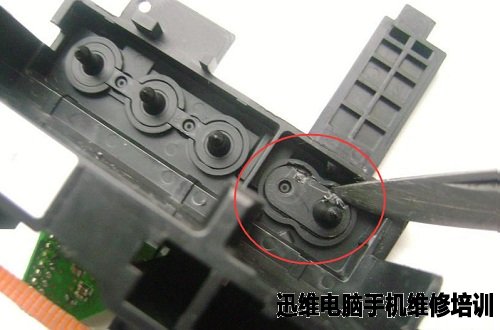

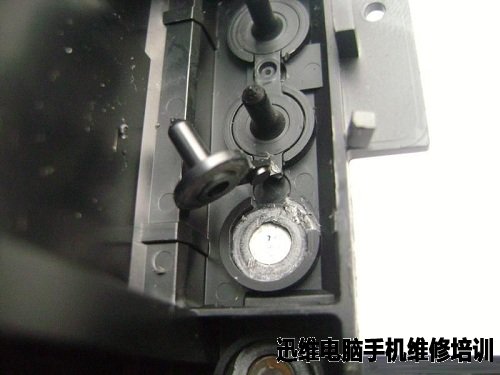

  1、撬开墨盒针管:

爱普生Epson四色打印机喷墨头拆解(二) 图1
爱普生Epson四色打印机喷墨头拆解(二) 图1

  内部有一层不锈钢滤网,过滤墨水中的渣滓,保护喷嘴不堵塞。

爱普生Epson四色打印机喷墨头拆解(二) 图2
爱普生Epson四色打印机喷墨头拆解(二) 图2

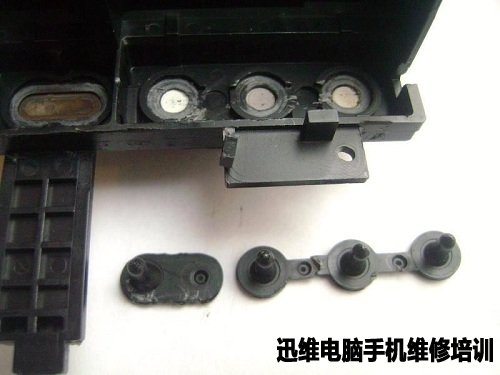

  继续撬开其余颜色墨盒针管:

爱普生Epson四色打印机喷墨头拆解(二) 图3
爱普生Epson四色打印机喷墨头拆解(二) 图3

  黑色墨水滤网呈椭圆形,其它颜色墨水滤网呈圆形:

爱普生Epson四色打印机喷墨头拆解(二) 图4
爱普生Epson四色打印机喷墨头拆解(二) 图4

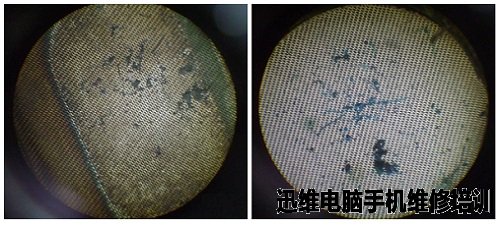

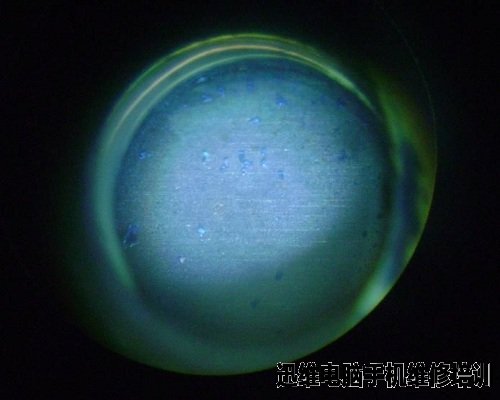

  在低倍显微镜下观察滤网,都有一些渣滓,说明过滤网是必要的:

爱普生Epson四色打印机喷墨头拆解(二) 图5
爱普生Epson四色打印机喷墨头拆解(二) 图5

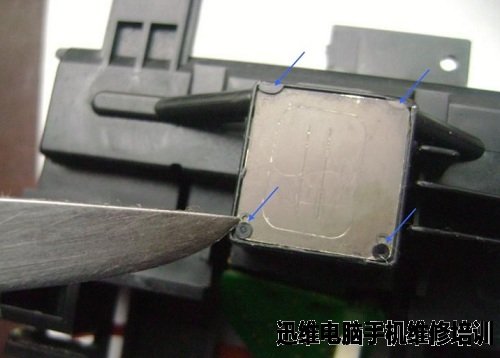

  2、用小刀将喷头的四个塑料固定桩剃掉:

爱普生Epson四色打印机喷墨头拆解(二) 图6
爱普生Epson四色打印机喷墨头拆解(二) 图6

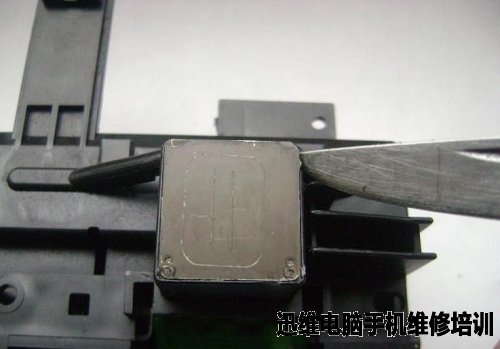

  用尖刀从角边拨开喷嘴面板:

爱普生Epson四色打印机喷墨头拆解(二) 图7
爱普生Epson四色打印机喷墨头拆解(二) 图7

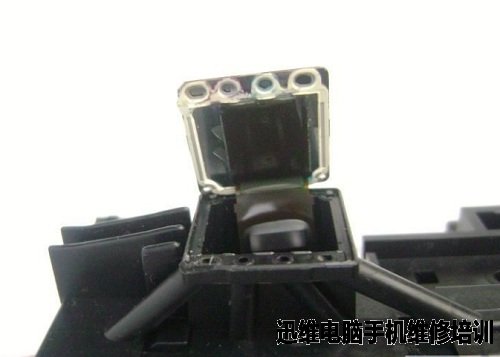

  喷头组件被拨开:

爱普生Epson四色打印机喷墨头拆解(二) 图8
爱普生Epson四色打印机喷墨头拆解(二) 图8

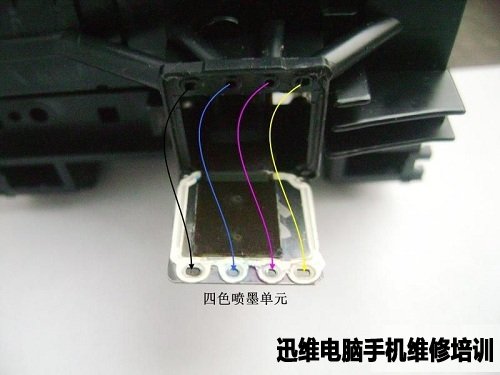

  喷头组件上的四个圆孔是四色墨水孔:

爱普生Epson四色打印机喷墨头拆解(二) 图9
爱普生Epson四色打印机喷墨头拆解(二) 图9

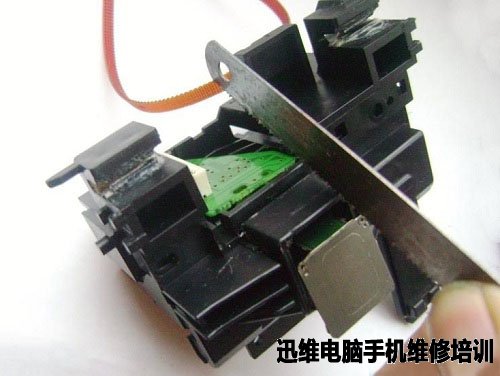

  要取出喷头组件,只有锯开外壳:

爱普生Epson四色打印机喷墨头拆解(二) 图10
爱普生Epson四色打印机喷墨头拆解(二) 图10

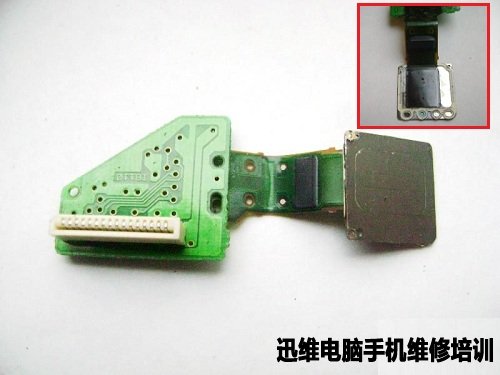

  驱动板及喷头组件取下来了:

爱普生Epson四色打印机喷墨头拆解(二) 图11
爱普生Epson四色打印机喷墨头拆解(二) 图11

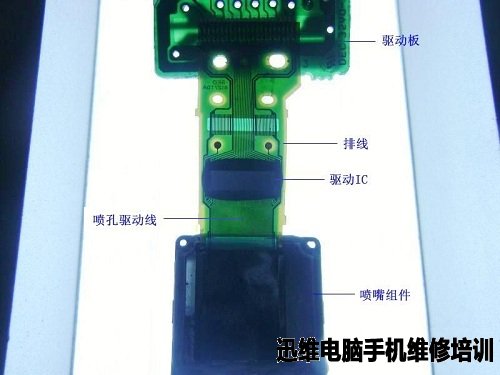

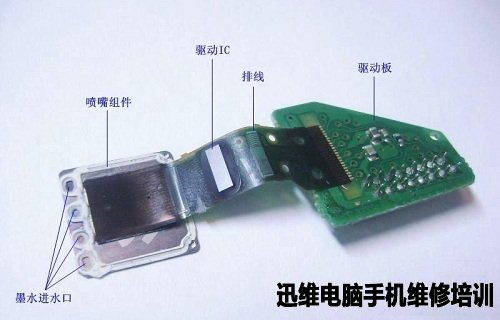

  各部位名称:

爱普生Epson四色打印机喷墨头拆解(二) 图12
爱普生Epson四色打印机喷墨头拆解(二) 图12

  排线一头连驱动PCB,一头连喷头:

爱普生Epson四色打印机喷墨头拆解(二) 图13
爱普生Epson四色打印机喷墨头拆解(二) 图13

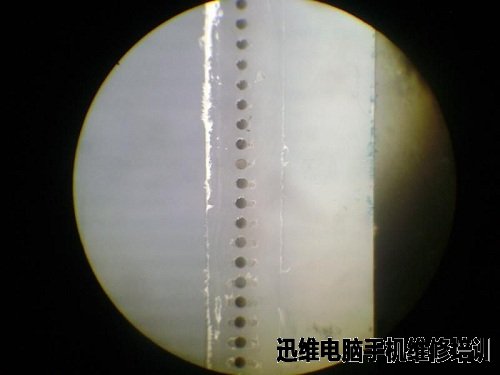

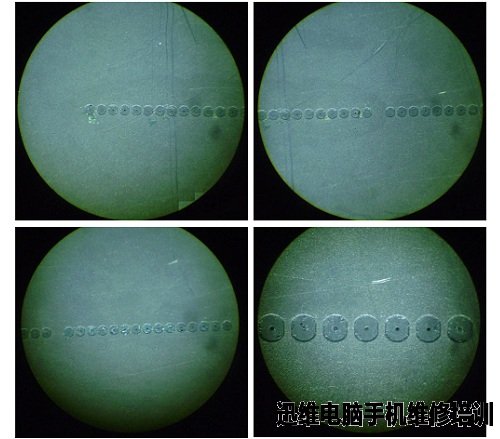

  在低倍显微镜下观察喷孔(实际是下沉孔,视觉关系,可能看起来是凸台孔),孔径在0.03毫米以下,染料墨水干涸后,有结晶堵塞现象:

爱普生Epson四色打印机喷墨头拆解(二) 图14
爱普生Epson四色打印机喷墨头拆解(二) 图14

  在喷头组件的墨水进口处(圆孔处),可以看见青色结晶颗粒:

爱普生Epson四色打印机喷墨头拆解(二) 图15
爱普生Epson四色打印机喷墨头拆解(二) 图15

  驱动排线连接驱动板(上方)与喷头组件(下方),驱动排线中间,有一个驱动IC,可以看到驱动IC控制每一个喷孔,IC下方的控制线非常细:

爱普生Epson四色打印机喷墨头拆解(二) 图16
爱普生Epson四色打印机喷墨头拆解(二) 图16

  3、用榔头敲碎排线上的驱动IC晶体:

爱普生Epson四色打印机喷墨头拆解(二) 图17
爱普生Epson四色打印机喷墨头拆解(二) 图17

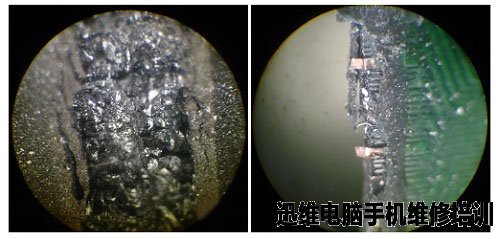

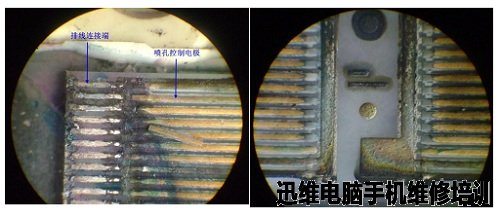

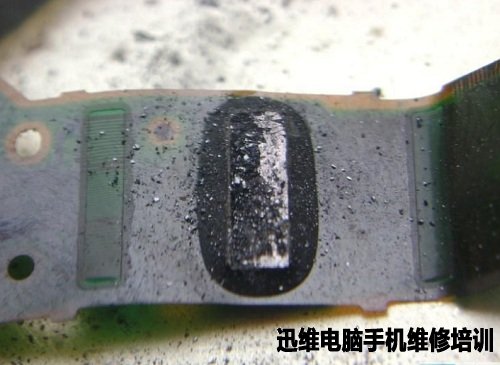

  在低倍显微镜下观看被敲碎的晶圆,可以清楚的看到排线与晶圆上电路的连接线:

爱普生Epson四色打印机喷墨头拆解(二) 图18
爱普生Epson四色打印机喷墨头拆解(二) 图18

  4、喷头组件拆解

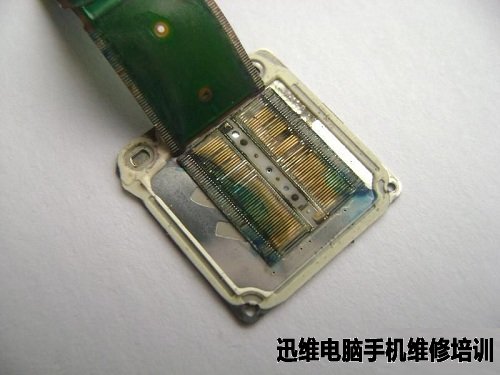

  将排线与喷头组件剥离开,(这是个报废喷头),可以看见内部被墨水污染,腐蚀处很多,分开过程中脱落了不少镀金电极线:

爱普生Epson四色打印机喷墨头拆解(二) 图19
爱普生Epson四色打印机喷墨头拆解(二) 图19

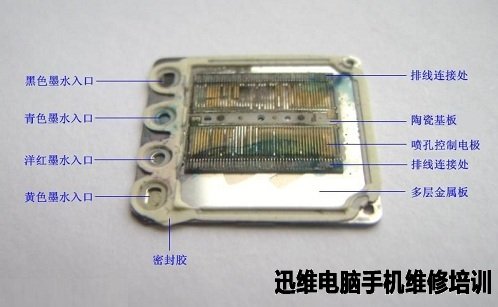

  各部分名称:

爱普生Epson四色打印机喷墨头拆解(二) 图20
爱普生Epson四色打印机喷墨头拆解(二) 图20

  喷头组件的核心,微压电墨水腔制作在白色陶瓷基板上:

爱普生Epson四色打印机喷墨头拆解(二) 图21
爱普生Epson四色打印机喷墨头拆解(二) 图21

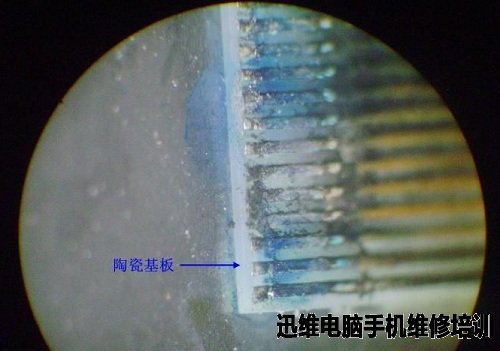

  陶瓷基板上的引线、电极都被腐蚀了:

爱普生Epson四色打印机喷墨头拆解(二) 图22
爱普生Epson四色打印机喷墨头拆解(二) 图22

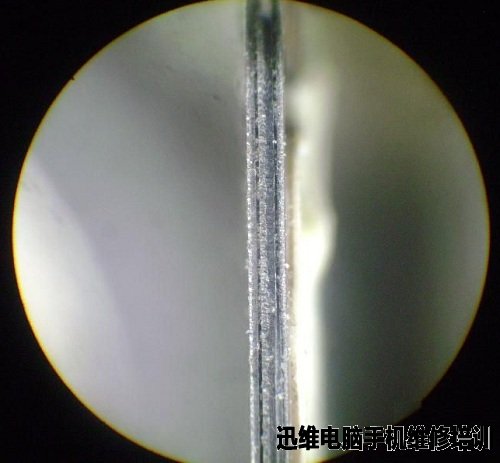

  喷头金属板是三层结构,中间一层比两边厚一倍:

爱普生Epson四色打印机喷墨头拆解(二) 图23
爱普生Epson四色打印机喷墨头拆解(二) 图23

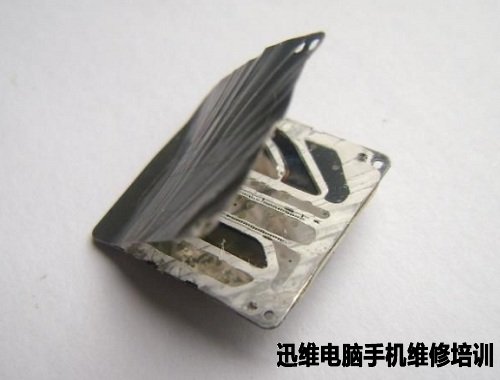

  从角落开始剥开金属板,先剥开喷孔面板:

爱普生Epson四色打印机喷墨头拆解(二) 图24
爱普生Epson四色打印机喷墨头拆解(二) 图24

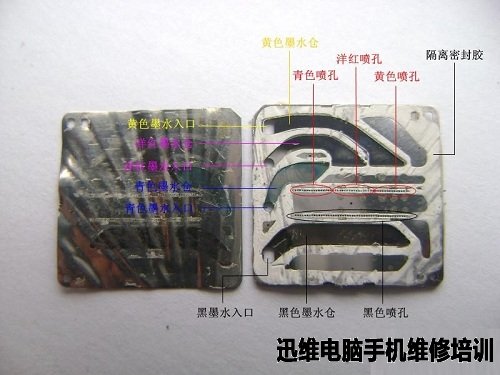

  各部分功能及名称:

爱普生Epson四色打印机喷墨头拆解(二) 图25
爱普生Epson四色打印机喷墨头拆解(二) 图25

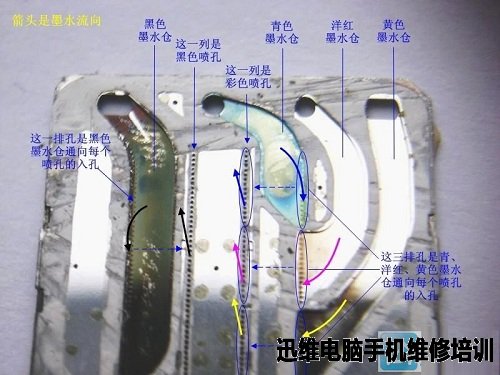

  墨水流向:

  墨水仓的墨水,通过入孔流入,经过压电腔(在背面)的控制,从喷孔喷射流出:

爱普生Epson四色打印机喷墨头拆解(二) 图26
爱普生Epson四色打印机喷墨头拆解(二) 图26

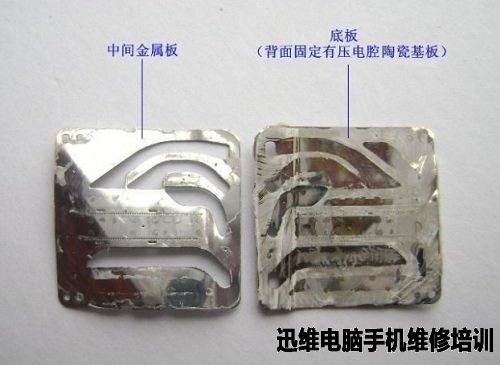

  继续剥离中间金属板,可以看到中间金属板有异形孔,起到构成墨水仓的功能:

爱普生Epson四色打印机喷墨头拆解(二) 图27
爱普生Epson四色打印机喷墨头拆解(二) 图27

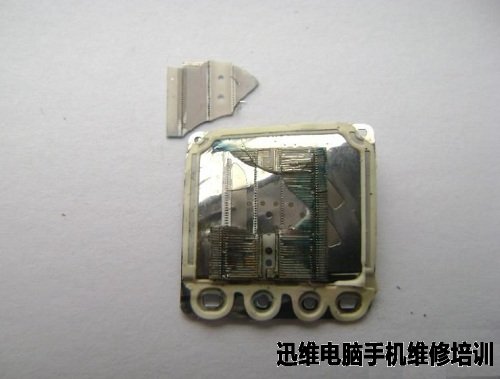

  陶瓷基板固定在底板上,从扳下的这一块,可以看出是紧贴在底板上的:

爱普生Epson四色打印机喷墨头拆解(二) 图28
爱普生Epson四色打印机喷墨头拆解(二) 图28

  陶瓷基板上的黑色墨水入孔:

爱普生Epson四色打印机喷墨头拆解(二) 图29
爱普生Epson四色打印机喷墨头拆解(二) 图29

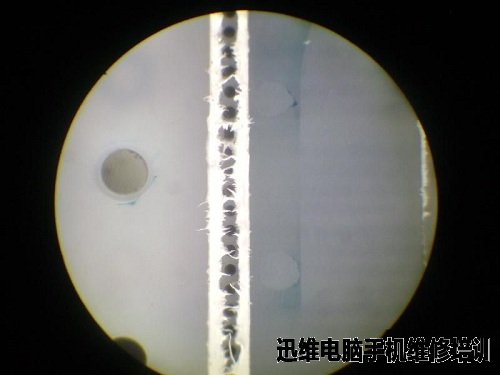

  这是黑色墨水喷孔,每个孔都有隔离密封胶分开:

爱普生Epson四色打印机喷墨头拆解(二) 图30
爱普生Epson四色打印机喷墨头拆解(二) 图30

  陶瓷基板这一面有电极、墨水腔,起到控制喷墨的功能:

爱普生Epson四色打印机喷墨头拆解(二) 图31
爱普生Epson四色打印机喷墨头拆解(二) 图31

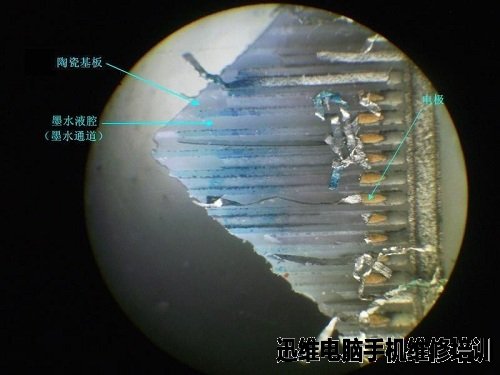

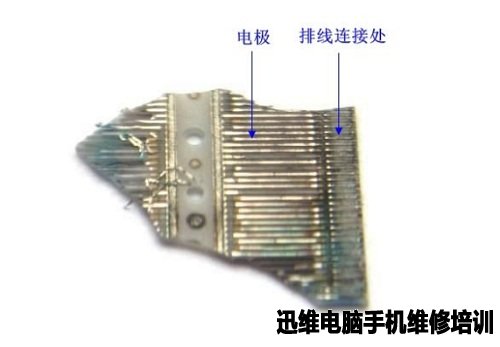

  显微镜观看,每根电极(复合有厚度约1微米的压电陶瓷层)下面是墨水腔(墨水通道),这是压电喷墨打印机最薄弱之处,电极脱落后,墨头就报废了:

爱普生Epson四色打印机喷墨头拆解(二) 图32
爱普生Epson四色打印机喷墨头拆解(二) 图32

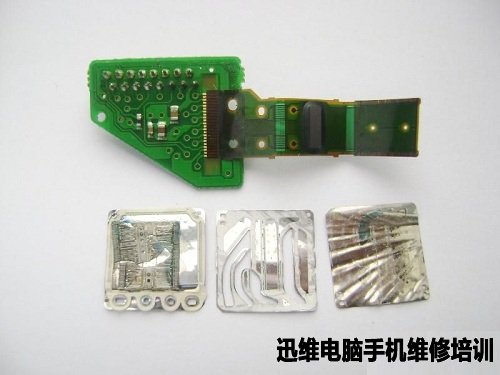

  喷头组件全部零件:

爱普生Epson四色打印机喷墨头拆解(二) 图33
爱普生Epson四色打印机喷墨头拆解(二) 图33

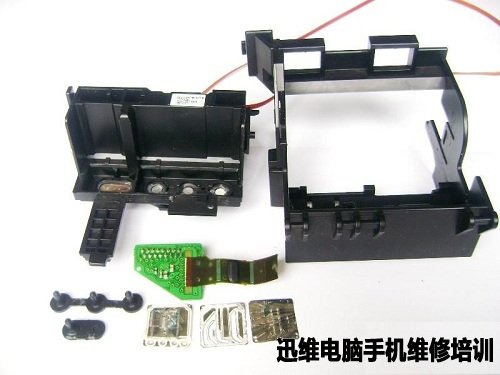

  最后来一张墨头拆解“全家福”:

爱普生Epson四色打印机喷墨头拆解(二) 图34
爱普生Epson四色打印机喷墨头拆解(二) 图34

  三、喷头工作原理

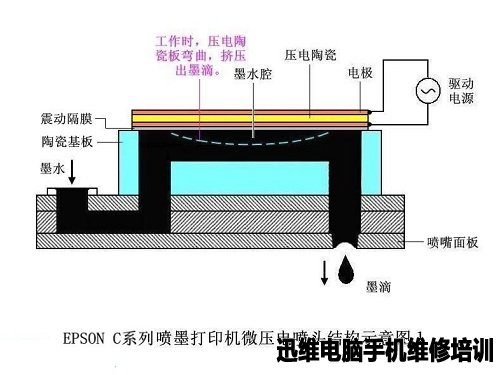

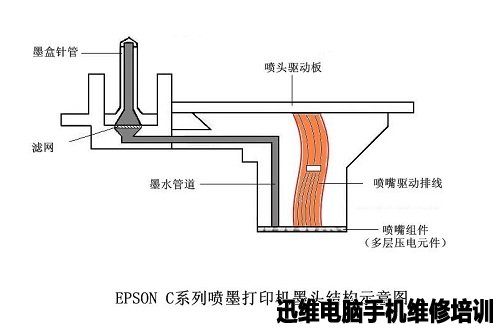

  墨头结构示意图如下:

爱普生Epson四色打印机喷墨头工作原理 图1
爱普生Epson四色打印机喷墨头工作原理 图1

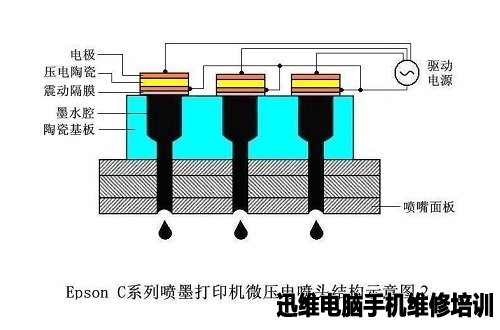

  喷头结构、工作原理示意图如下:

爱普生Epson四色打印机喷墨头工作原理 图2
爱普生Epson四色打印机喷墨头工作原理 图2


爱普生Epson四色打印机喷墨头工作原理 图3
爱普生Epson四色打印机喷墨头工作原理 图3

  喷头工作原理:

  水从喷嘴组件的入口进入,在墨水腔(墨水通道)中受到压电陶瓷在驱动电源作用下、产生的压电效应挤压后,从喷孔喷出。

  四、打印机使用及墨头维护的注意事项

  1、爱普生喷墨打印机使用注意事项

  长期使用,打印机吸墨架上堆积的废墨较多,会造成墨头上废墨也较多,容易堵塞喷孔,应打开机壳,用清水洗干净。

  爱普生喷墨打印机为防止喷孔堵塞,设计有开机自动清洗墨头程序,比较费墨水和出现清废墨问题。动手能力强的网友,可以外接一个废墨瓶,便于观察和处理。

  使用不当,墨水进入喷嘴基板,腐蚀电极断路,故障现象是打印有白线,严重故障会是一片空白,墨头就报废了。

  机器不常用时,夏季最好一周开机打几排字,冬季半个月开机打几排字,保持墨头畅通,有急事时能正常使用。

  连供系统安装好后,不要频繁取下墨盒,避免连供线产生气泡断流。连供墨水最好长期使用同一品牌,不要混杂使用,防止不同墨水之间起化学反应。及时给连供墨水瓶补充墨水。

  2、墨头维护时的注意事项

  通过拆解,墨头最薄弱之处在压电陶瓷电极,清洗墨头时,如果加压力过大,会使电极脱落,造成漏墨、混色、白线等故障;用压力工具清洗墨头,切记施压不要过大。

  Epson老的机型,墨头结构密封不是很好,容易进水。维修浸泡后,要小心低温烘干后,才能投入使用,避免烧坏喷头及主板。

  有人推荐采用超声波清洗喷头,本人建议最好不要采用!!!通过拆解墨头组件,可以看到,喷头内部非常精密,超声波机不能准确控制功率大小,搞不好,造成喷头内部烧毁,或内部形成“结石”根本无法再清通。

  浸泡墨头时,可以长时间采用温热水。也可用医用酒精短时(2小时以内)浸泡,不要采用其它溶剂,避免喷嘴内部的密封胶被溶解、使墨头损坏。

  维护墨头时,轻拿轻放,不要摔到地下,造成内部压电元件破损。
