得实AR3240面板指示灯全亮,不能工作维修案例

更新时间:2017-01-17 11:16:05

  分析检修:根据现象分析,该故障可能发生在控制及复位电路等相关部位。由原理可知,该机有一个Rese电路,这个电路有两个作用:一是在加电的时候保证有34ms的复位时间;二是在联机工作时间可以接受主机、终端以及控制打印机的设备发来的复位信号,而两种复位方式都是由复位电路来控制的。

  加电复位的主要目的就是CPU在控制程序作用下,对各I/O接口、面板状态设置相应的参数,以及判别CPU/控制门阵端口的状态。如果复位信号不好,时间常数的变化都会造成初始化不能完成,实际上就是控制程序的死机。

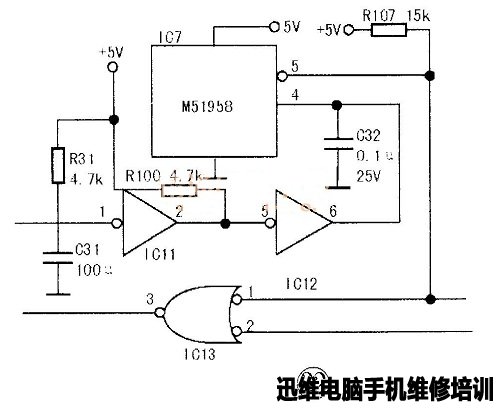

  检修时,打开机盖,用示波器检测,发现IC7(M51958)第5脚无34ms的复位信号输出。而复位电路产生的34ms时间是由R107和C32决定的,如果电阻阻值或电容容量变化都会造成复位时间不正常。经进一步检查发现R107和C32均已损坏,更换R107和C32后,故障排除。
