HP打印机 M1005拆机更换定影膜

  机器型号:HP打印机M1005 打印机

  故障现象:定影膜老化积碳严重,导致卡纸。

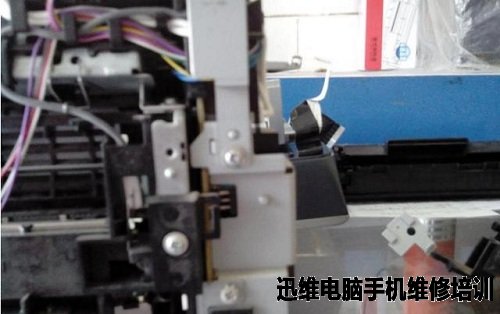

HP打印机 M1005拆机更换定影膜
(图1)

  拆解过程:

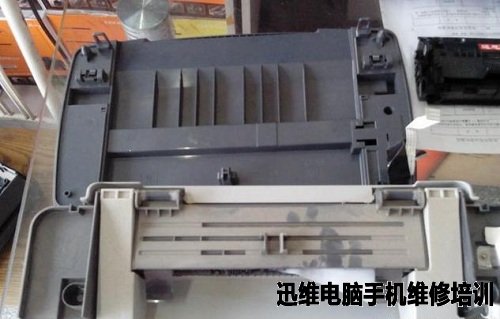

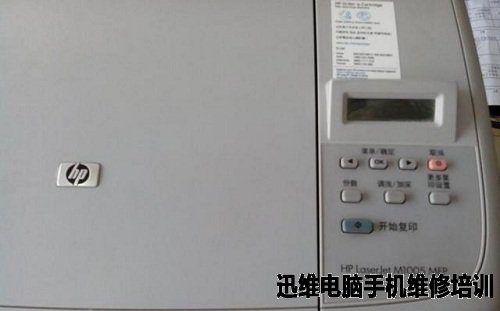

  取掉上盖。

HP打印机 M1005拆机更换定影膜
(图2)

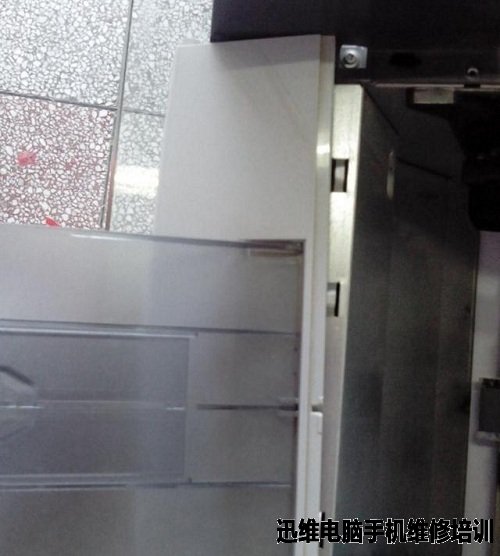

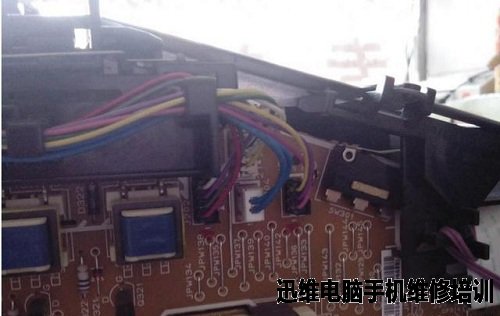

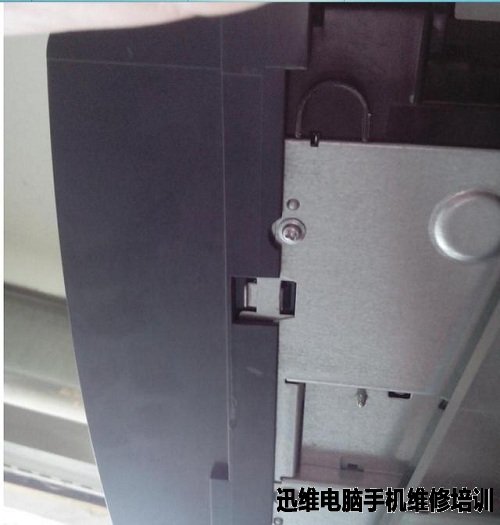

  拆两侧挡板(拆时注意两侧档板下边都有一个卡扣)。

HP打印机 M1005拆机更换定影膜
(图3)

HP打印机 M1005拆机更换定影膜
(图4)

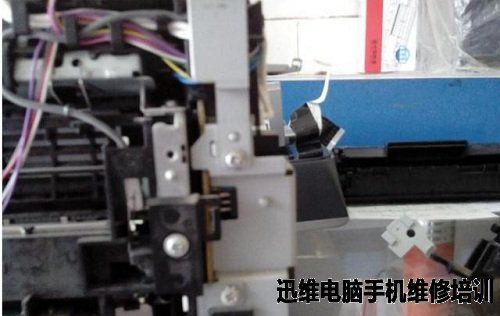

  拆掉档板后看到的是电源板,上边有2根排线,白色排线是连接操作面板,黑色是连接扫描头。

HP打印机M1005拆机更换定影膜
(图5)

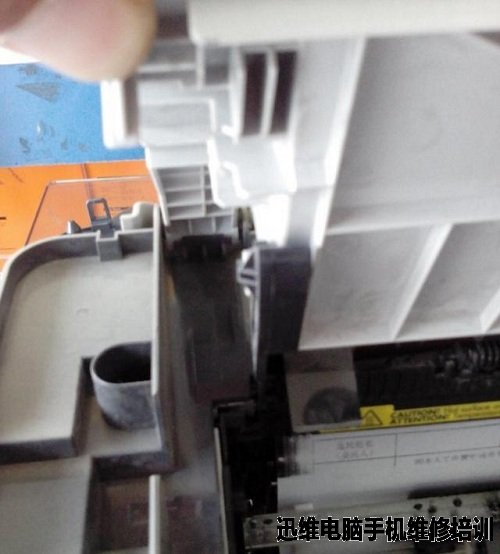

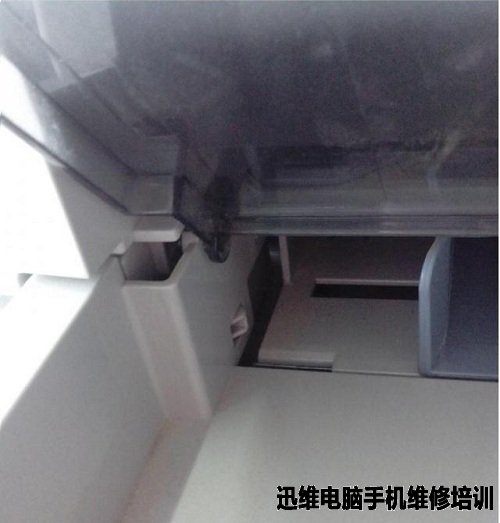

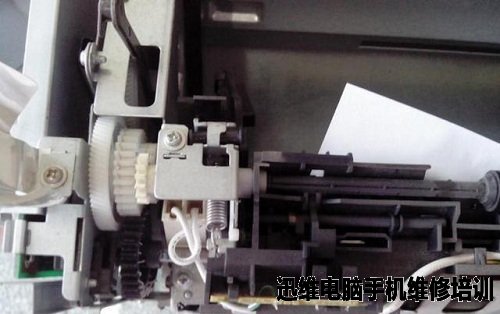

  拆开上面扫描单元,注意需要拆下图中白色的卡扣,整个扫扫部分就可以取下了。

HPM1005拆机更换定影膜
(图6)

HPM1005拆机更换定影膜
(图7)

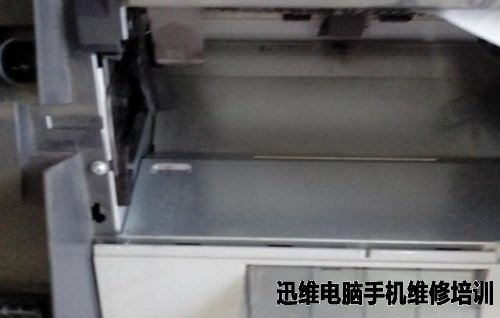

  拆掉下边的纸盒,注意图片中有卡扣,用起子顶一下就可以取下来。

HPM1005拆机更换定影膜
(图8)

  拆掉前边档板,用扁口起子撬一下就可以取下。

拆机更换定影膜
(图9)

拆机更换定影膜
(图10)

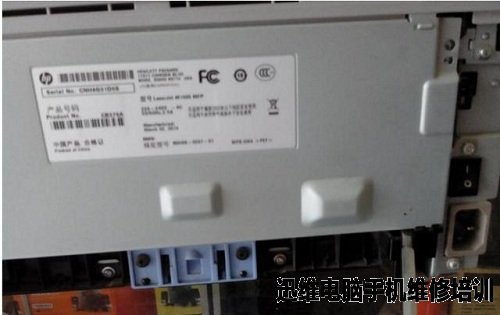

  拆掉上盖周围6根螺丝,然后可以取下上盖,再拆下背面的金属档板。拆金属档板时需要用扁口起子两边都往上撬一下就可以取下来。

拆机更换定影膜
(图11)

拆机更换定影膜
(图12)


  拨掉电源板上的4组接线和后边一组排线,然后将线从固定架子上放出来。

拆机更换定影膜
(图13)

拆机更换定影膜
(图14)


  拆下定影和加热组件的3颗螺丝,注意3颗螺丝的位置:左侧2颗,右侧1颗。

拆机更换定影膜
(图15)

拆机更换定影膜
(图16)

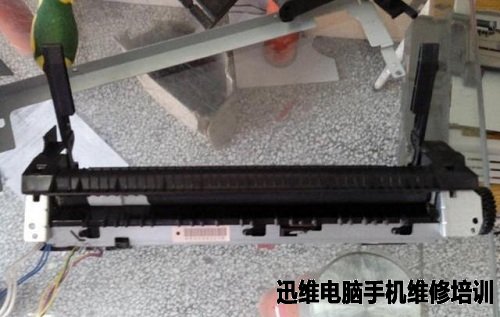

  可以取下整个加热和定影组件了,拆掉注意那个白色的地方,就是因为白纸卷在上边。

拆机更换定影膜
(图17)

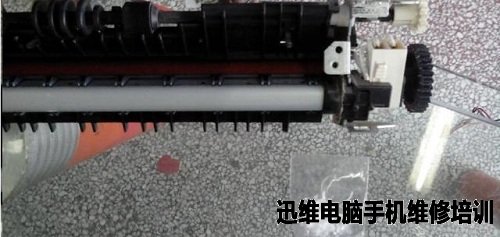

  拆开定影膜外边的塑料盖子(两边共有2颗螺丝)就可以看到定影膜了。

拆机更换定影膜
(图18)

  拆掉两边的2根拉簧就可以取下定影膜,定影膜有一端是小头,可以取下,将定影膜直接抽出来。然后更换定影膜,注意需要在2头位置加点润滑剂,注意:定影膜有一头有一圈颜色较深,那一头朝里安装即可。

拆机更换定影膜
(图19)
