施乐220打印淡,比较少见的故障

更新时间:2016-06-12 14:24:36

  机器型号:施乐PE 220

  故障现象:打印非常淡,几乎是看不见,凑近仔细看才能看到文字。


  之前修的机器,没有故障页,没有拆机照片,因施乐PE 220与三星4521的机器外观、内部都一样,细节图片拍自三星4521内部。

  众所周知,打印淡最常见的故障为:激光器、感光鼓等等组件导致。此机器之前更换过硒鼓,故障依旧,怀疑激光器问题,清洁后故障依旧。

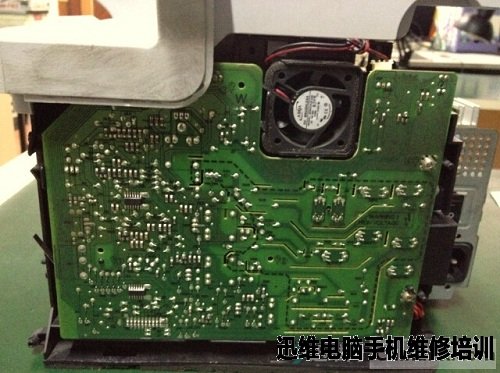

  接手机器后仔细检查各种连接线完好,硒鼓确实是全新,激光器没有明显脏的痕迹,排除硒鼓。只能想到是激光器或高压板故障了,因手头没有激光器,所以着手拆高压板,高压板位置如下图:

施乐220打印淡
图1

  拆开后,观察主板右侧充电触点无异常。如下图:

施乐220打印淡
图2

  观察发现机器上面接触弹片已经凹陷进去了,如下图:

施乐220打印淡
图3

施乐220打印淡
图4


  上图两个弹片是主板上的,类似跳线金属丝接触,如下图:

施乐220打印淡
图5

  撬起凹陷弹片,如下图:

施乐220打印淡
图6

施乐220打印淡
图7


  装好高压板,跑线如下图:

施乐220打印淡
图8

  发现是与转印辊相连,如下图:

施乐220打印淡
图9

  无转印电压,纸张无法吸附碳粉,所以导致打印淡,装好后试机,故障排除。此故障遇到的相对较少,在此分享,希望能帮到各位学习打印机的朋友。

  原文链接:http://www.chinafix.com/thread-834588-1-1.html

  本文作者:迅维ID(小文大章)
