品胜追剧云路由拆机图解!

更新时间:2017-01-09 浏览量:993

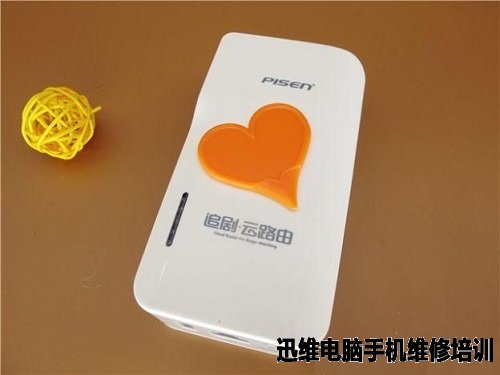

  近年,各种电视剧海量来袭,让喜欢追剧的朋友们完全停不下来,所以各种具备电视剧播放的神器也层出不穷,除了用电脑上网观看,还有盒子较为大家常用。不过以往这些设备的操作依然不算最简单,有些用户还玩不转。近期,品胜也推出了“追剧·云路由”,下面我们对其进行拆解!

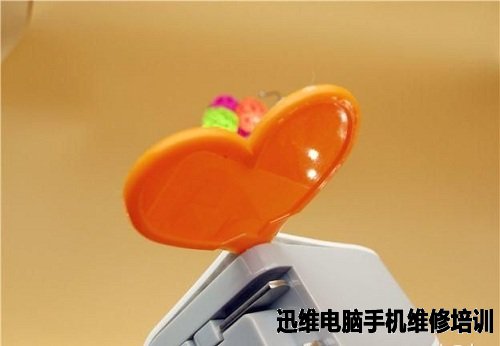

  外观看完,先来大卸八块,拿出常用的拆机工具,可爱的心形塑料卡子非常适合拆解卡口式接合结构。

品胜追剧云路由拆机图解!
图1 品胜云路由拆机

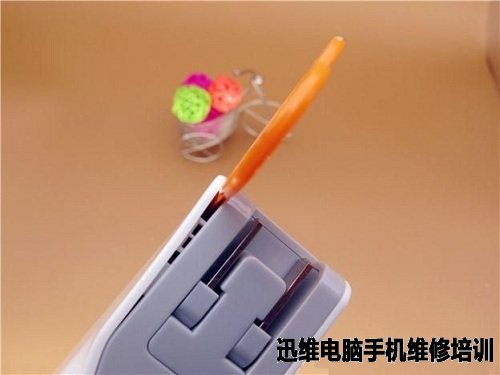

  从背部外壳角上找到一个突破口,轻轻滑进去,慢慢翘起一条缝。

品胜追剧云路由拆机图解!
图2 品胜云路由拆机
品胜追剧云路由拆机图解!
图3 品胜云路由拆机

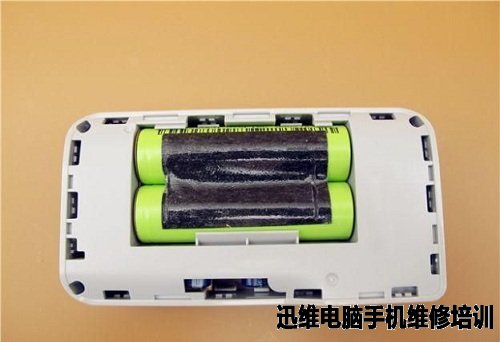

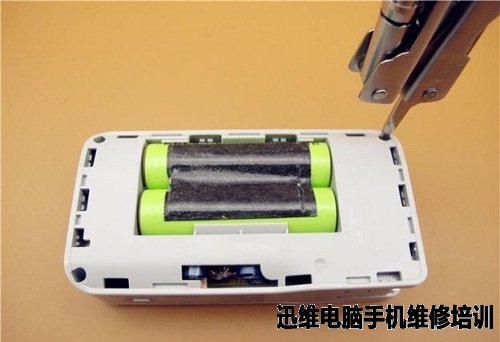

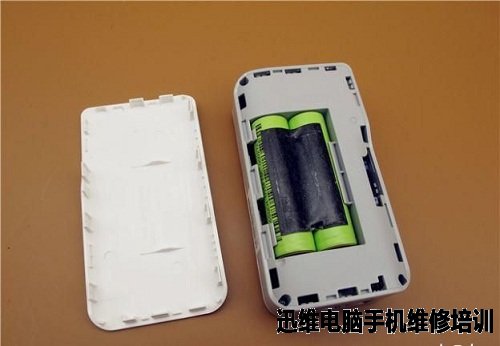

  继续深入,拆开背部外壳,可以看到两节18650电池,用黑色双面胶固定,防止震动松脱。旁边有塑料卡扣,可有效固定电池。

品胜追剧云路由拆机图解!
图4 品胜云路由拆机
品胜追剧云路由拆机图解!
图5 品胜云路由拆机

  角上有三个螺丝,用改锥拆掉。

品胜追剧云路由拆机图解!
图6 品胜云路由拆机

  按同样的方法撬开正面外壳。一定要胆大心细,防止卡扣损坏。

品胜追剧云路由拆机图解!
图7 品胜云路由拆机

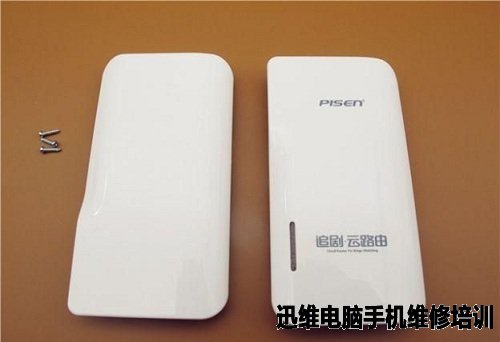

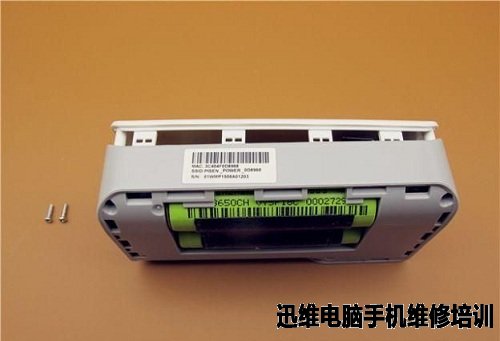

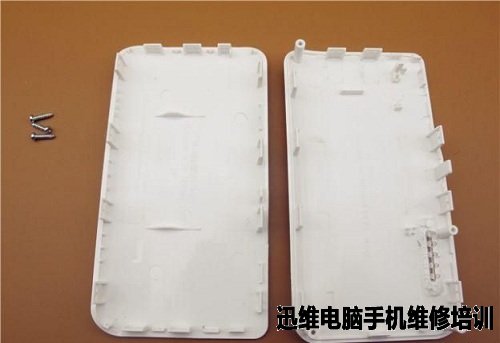

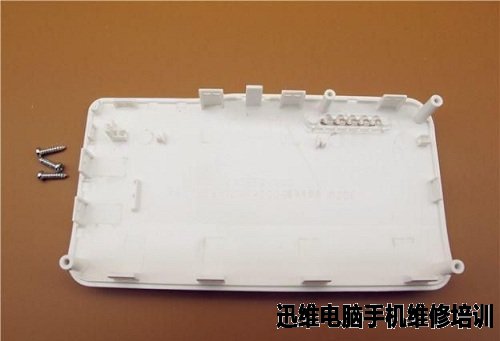

  正面外壳和三个螺丝全部拆下来。

品胜追剧云路由拆机图解!
图8 品胜云路由拆机

  图上可以看出外壳结构设计还是非常精细的,每一寸都恰到好处,后壳电池接缝处有两个支撑,正好拖住电池不晃动。

品胜追剧云路由拆机图解!
图9 品胜云路由拆机
品胜追剧云路由拆机图解!
图10 品胜云路由拆机

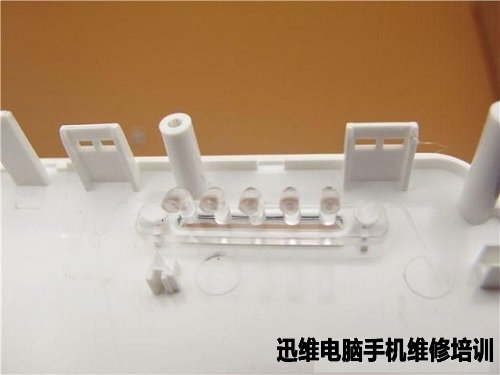

  正面的LED指示灯采用了导光柱的结构,方便电路板设计。

品胜追剧云路由拆机图解!
图11 品胜云路由拆机

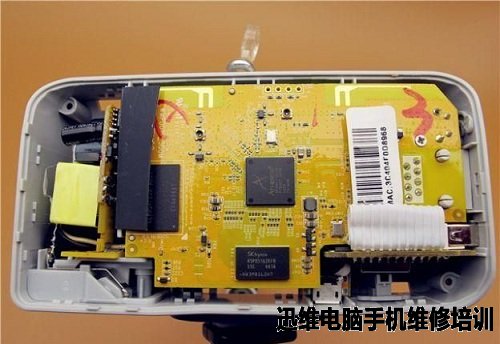

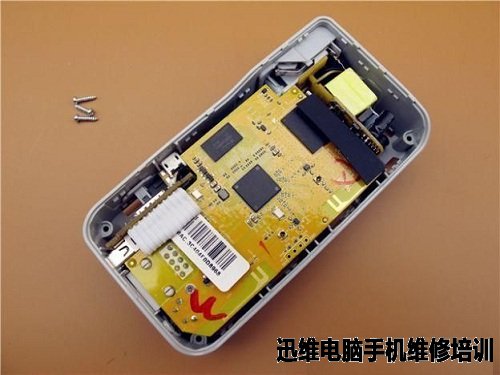

  拿掉正面的外壳,电路板就暴露出来了。个人很不喜欢黄色的电路板,感觉很低级的样子,要是那种黑色的板子就显得高大上了。

品胜追剧云路由拆机图解!
图12 品胜云路由拆机
品胜追剧云路由拆机图解!
图13 品胜云路由拆机

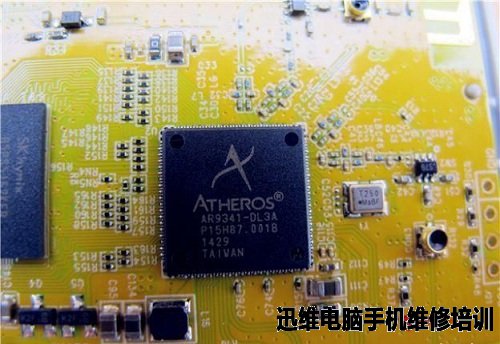

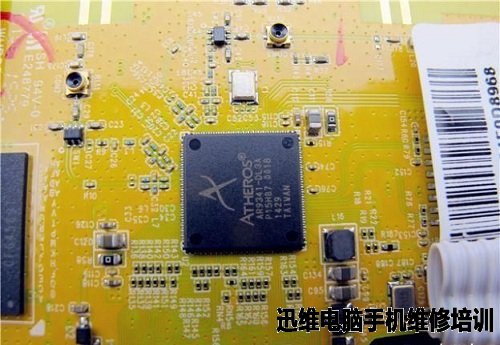

  主芯片:AR9341是Atheros的WLAN SoC芯片,内核为MIPS 74Kc,主频高达533MHz,具有极高的集成度。AR9341支持64MB的DDR1/DDR2内存,支持SPI Flash。

  AR9341内部集成了高性能的MAC/基带/射频,支持2.4GHz 2×2 MIMO,最高可提供300Mbps的无线带宽。AR9341内部集成了一个5端口的10/100Mbps以太网交换机。

品胜追剧云路由拆机图解!
图14 品胜云路由拆机

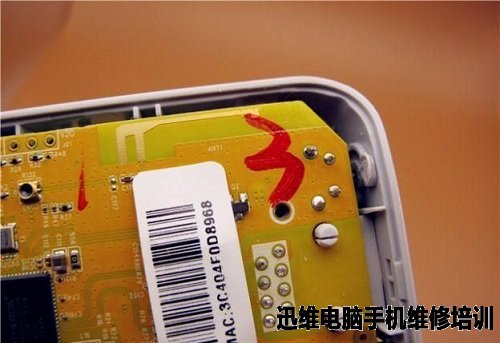

  AR9341是300M,双天线方案。可以看到板子上焊接了天线接口,感觉信号弱的应该可以自己改装加天线吧。

品胜追剧云路由拆机图解!
图15 品胜云路由拆机

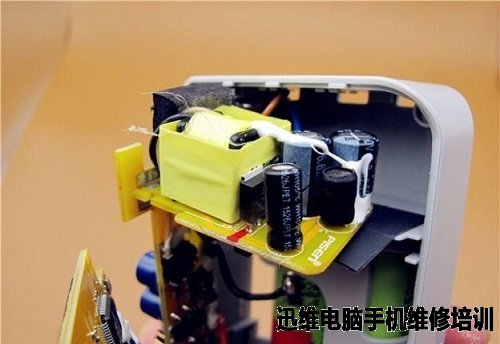

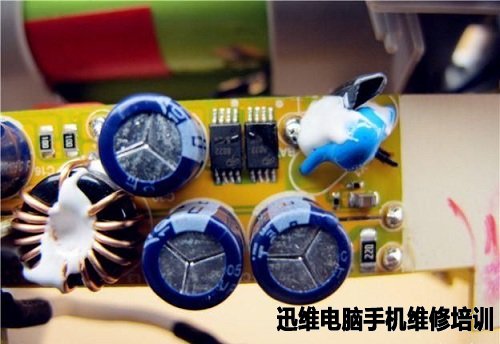

  AC-DC部分,用黑色塑料作为绝缘挡板,防止高压窜入主板,上面涂的胶有些凌乱。

品胜追剧云路由拆机图解!
图16 品胜云路由拆机

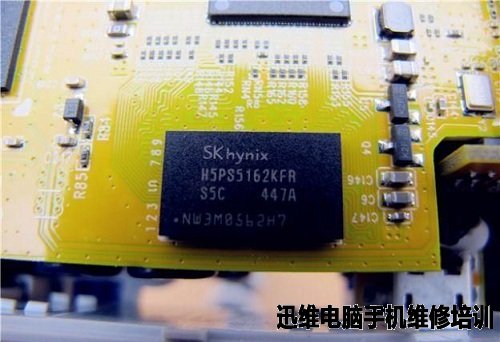

  海力士SKhynix H5PS5162KFR-S5C DDR2 64M运存,已经用到了主芯片支持的最大值。

品胜追剧云路由拆机图解!
图17 品胜云路由拆机

  三星16G eMMC KLMAG4FEJA-A001,作为内置存储使用。

品胜追剧云路由拆机图解!
图18 品胜云路由拆机

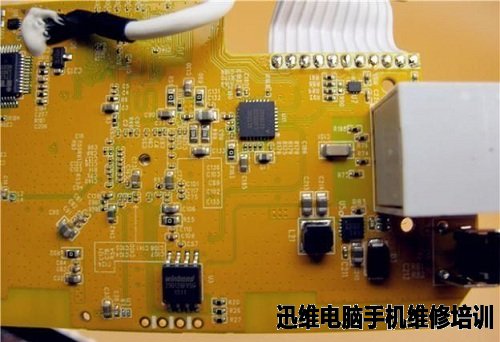

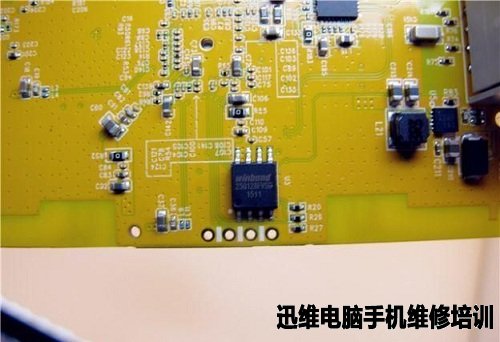

  FLASH ,用的是WINBOND(华邦电子)的25Q128FVSG。

品胜追剧云路由拆机图解!
图19 品胜云路由拆机

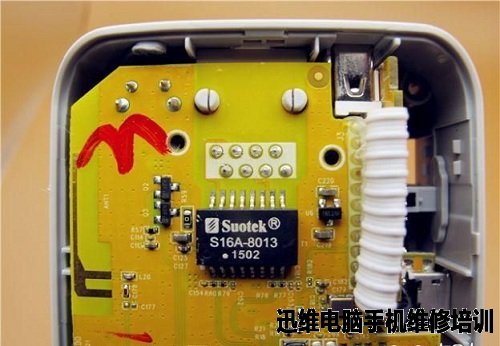

  撕开MAC标签,可以看到索特电子(Suotek) 网络变压器S16A-8013。

品胜追剧云路由拆机图解!
图20 品胜云路由拆机

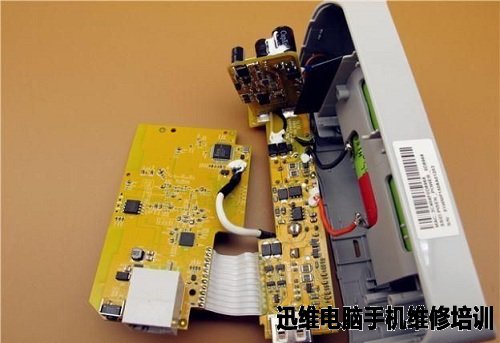

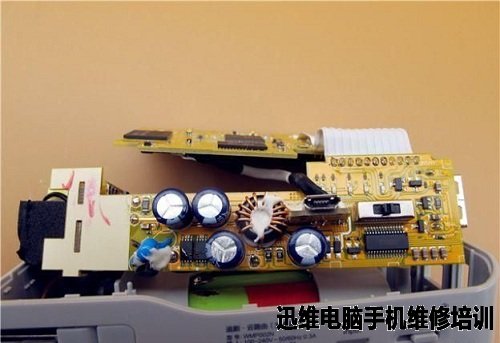

  侧面电路板和主板之间使用软排线连接,转接线的头上都涂了胶,防止脱落,很实用,就是不太美观,也不方便修理。

品胜追剧云路由拆机图解!
图21 品胜云路由拆机

  无线天线,直接做到了板子上。

品胜追剧云路由拆机图解!
图22 品胜云路由拆机

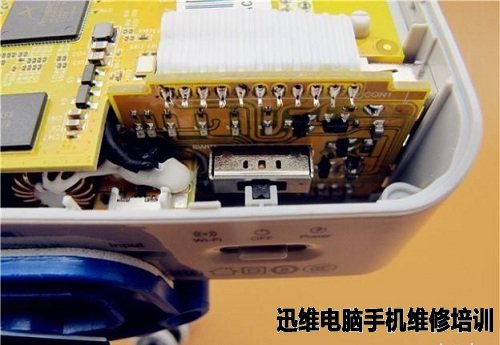

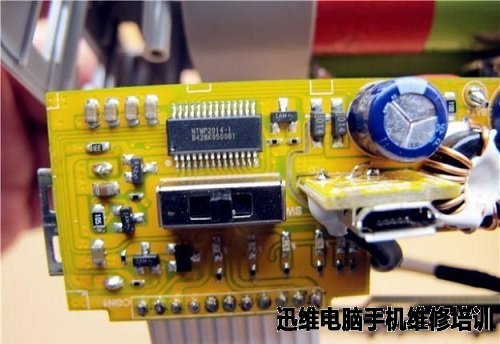

  三档开关,供追剧模式切换使用。

品胜追剧云路由拆机图解!
图23 品胜云路由拆机
品胜追剧云路由拆机图解!
图24 品胜云路由拆机

  充电板:

品胜追剧云路由拆机图解!
图25 品胜云路由拆机

  AO8822芯片,AOS锂电保护方案。

品胜追剧云路由拆机图解!
图26 品胜云路由拆机

  USB 2.0多分区SD / MMC卡读卡控制器-联阳(iTE)IT1327E-48。

品胜追剧云路由拆机图解!
图27 品胜云路由拆机

  USB2.0HUB控制器GL850G。

品胜追剧云路由拆机图解!
图28 品胜云路由拆机

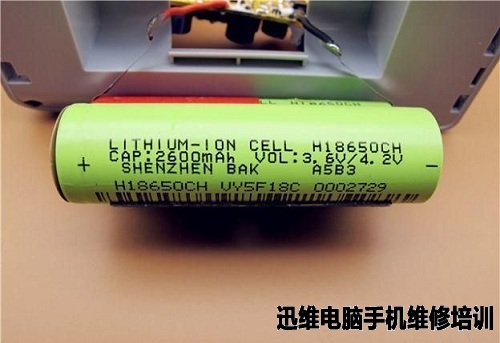

  两颗比克18650,2600mAh并联,裸露处使用绝缘塑料遮盖,不是很美观,可以考虑从内部结构做改善。

品胜追剧云路由拆机图解!
图29 品胜云路由拆机

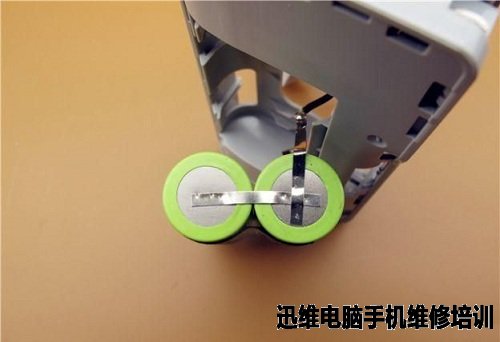

  电池连接采用电阻焊焊接。

品胜追剧云路由拆机图解!
图30 品胜云路由拆机

  品胜云路由拆机到此结束!
