名龙堂天御T706一体机拆解DIY报告

更新时间:2017-01-19 浏览量:794

  DIY的两种玩法,一种就是自己买配件组装机器,另外一种就是对已有产品进行拆解改造。一颗瞎折腾的心总是对这些事充满好奇,比如这个一体机内部到底怎么设计的?我是否可以自己升级改进一下?思考一番,我还是决定亲自上手试一试。

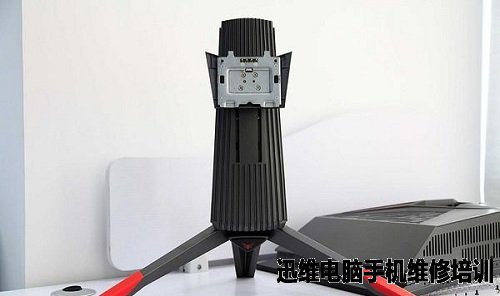

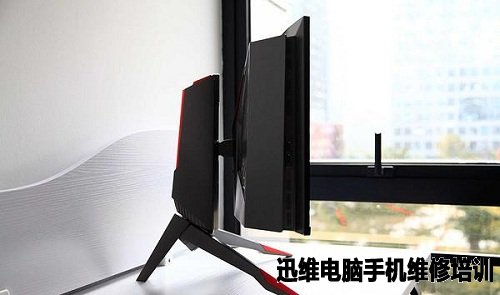

  准备拆机,正面、侧面和后面都没有螺丝孔位,很明显都藏在屏幕下方的底部了,毕竟整个主机其实都是集成在背后的,第一步还是要把这个活动支架拆下来。

名龙堂天御T706一体机拆解DIY报告
图1 名龙堂天御T706拆解改造

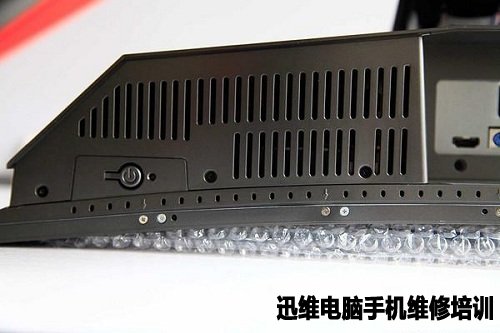

  把机器躺平就可以看到底部的螺丝了。

名龙堂天御T706一体机拆解DIY报告
图2 名龙堂天御T706拆解改造

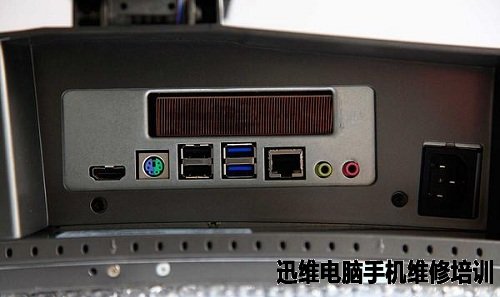

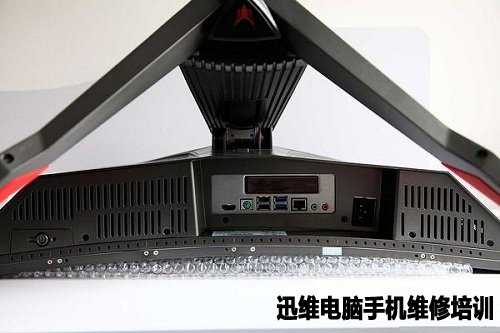

  各种接口一览,这里吐槽下这个内凹的接口设计用起来非常不友善,经常要压着头接,不如苹果IMAC集成在背后的设计方便。

名龙堂天御T706一体机拆解DIY报告
图3 名龙堂天御T706拆解改造

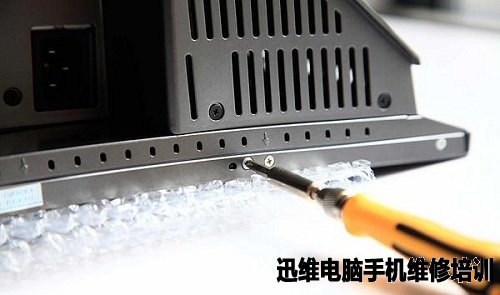

  左右的螺丝孔基本对称,可以看到有三种不同规格大小的螺丝,不过实际上一把中号的十字头螺丝刀即可。

名龙堂天御T706一体机拆解DIY报告
图4 名龙堂天御T706拆解改造
名龙堂天御T706一体机拆解DIY报告
图5 名龙堂天御T706拆解改造

  因为不清楚外壳的固定方式,所以这里事先是把所有的螺丝全都卸下来了,实际上不用这么麻烦。

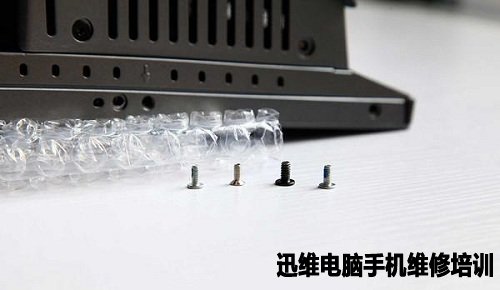

  如图所见,三种螺丝颜色长度不一,不过实际上只有黑色螺丝是固定后壳用的,白色螺丝是固定屏幕边框的,如果不是换屏幕的话就不需要卸了。

  第一次拆不是很懂,浪费了不少功夫。

名龙堂天御T706一体机拆解DIY报告
图6 名龙堂天御T706拆解改造
名龙堂天御T706一体机拆解DIY报告
图7 名龙堂天御T706拆解改造

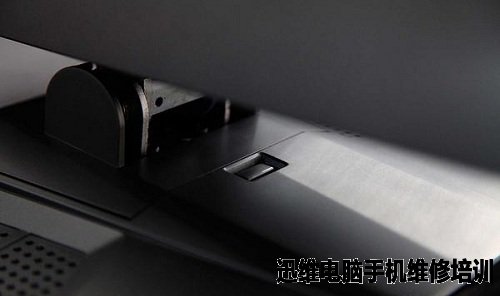

  底部的后盖固定螺丝卸除后,支架部分还有一个固定扣,底部很明显有一个用来解绑的按钮设置。

名龙堂天御T706一体机拆解DIY报告
图8 名龙堂天御T706拆解改造

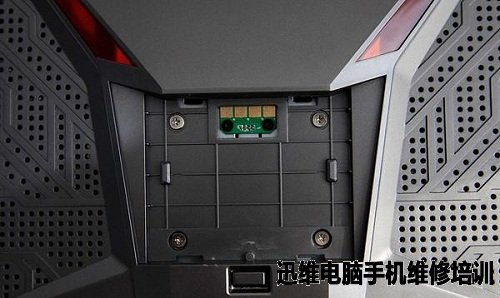

  按下按钮就可以很轻松把底座拆开了,里面还有四颗后盖固定螺丝,以及一块PCB电路板,开始我还以为这是防盗用的。

名龙堂天御T706一体机拆解DIY报告
图9 名龙堂天御T706拆解改造

  不过很明显是我想多了,实际上这个PCB电路板对应的是底座上的四个针脚接口,用来供电给底座上的LED灯使用,LOGO可以发光的部分就是用这个控制的。

名龙堂天御T706一体机拆解DIY报告
图10 名龙堂天御T706拆解改造
名龙堂天御T706一体机拆解DIY报告
图11 名龙堂天御T706拆解改造

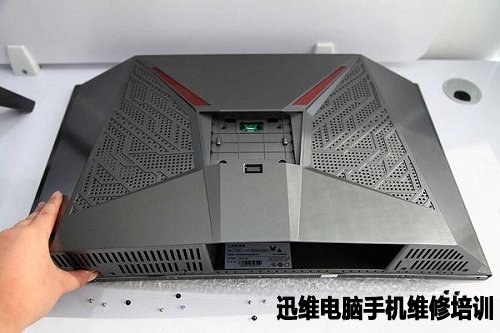

  从上往下用力拉就可以打开后盖,这点其实从底部螺丝的固定方向就可以判断出来。

名龙堂天御T706一体机拆解DIY报告
图12 名龙堂天御T706拆解改造

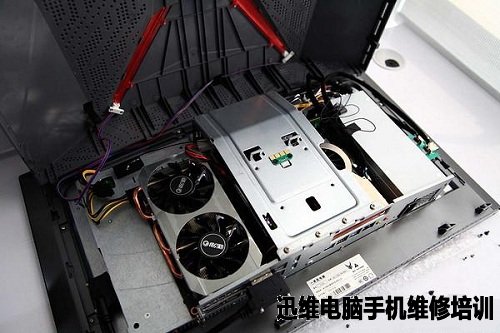

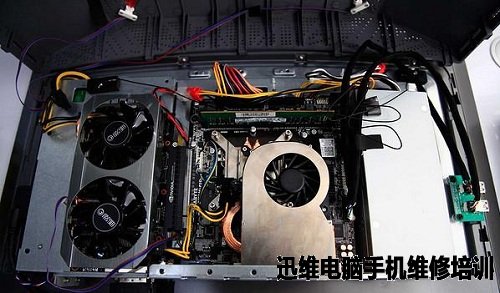

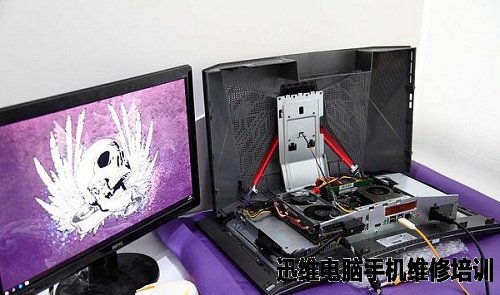

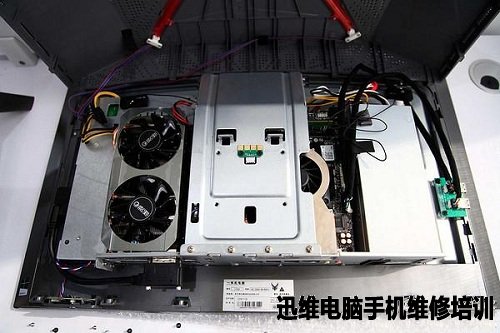

  终于看到了一体机内部的硬件配置,熟悉的显卡、主板和。。这个长方形的电源貌似主要在服务器上比较常见,中间还有一块承重的金属支架。

  总体来说,从外壳拆解的过程来看,开盖并没什么难度的。

名龙堂天御T706一体机拆解DIY报告
图13 名龙堂天御T706拆解改造

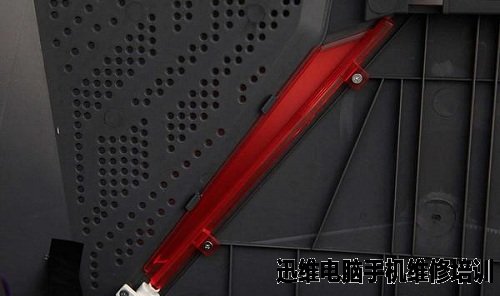

  后壳上的呼吸灯,底部的线连着PCB板。

名龙堂天御T706一体机拆解DIY报告
图14 名龙堂天御T706拆解改造

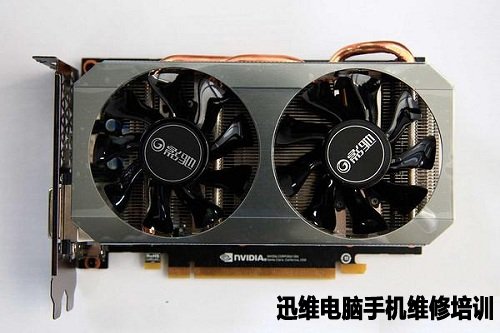

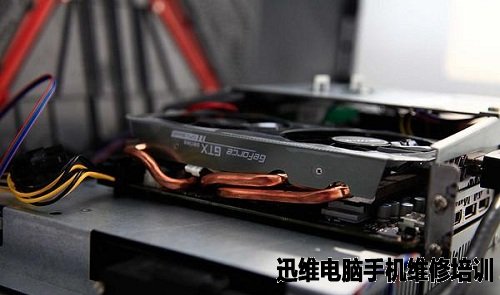

  影驰的GTX1060 6GB版,这个造型看上去很像OEM的卡,实际上是海外MINI版的1060,相当有意思的一张GTX1060,这个等下后面会讲。

名龙堂天御T706一体机拆解DIY报告
图15 名龙堂天御T706拆解改造
名龙堂天御T706一体机拆解DIY报告
图16 名龙堂天御T706拆解改造

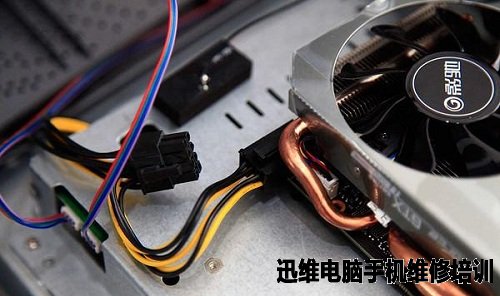

  显卡的供电,接口是双8PIN的,但是1060只用6PIN就够了,这个机器标称的电源是额定450W,所以如果换成了GTX1070接口和供电刚好也是够的。

名龙堂天御T706一体机拆解DIY报告
图17 名龙堂天御T706拆解改造

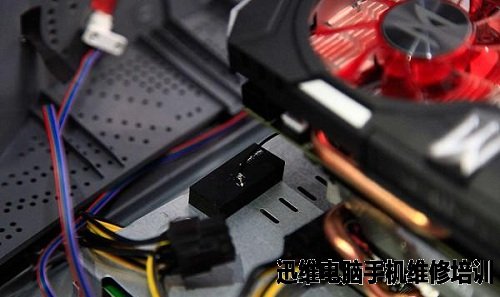

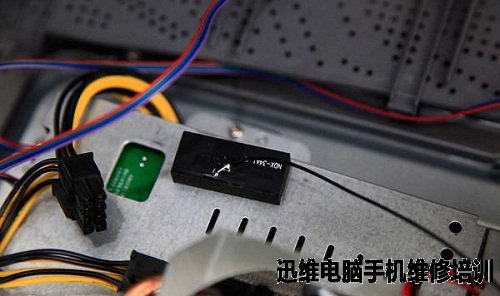

  注意显卡旁边有个粘的很死的海绵模块,通过上面的飞线看的出是WIFI无线网卡的天线,但是让我相当不解的是为什么要放在这里?如果显卡再长一点就刚好给挡住了,why?

  本来很想把这个模块挪个位置,但是我还没有GTX1070显卡。SO,暂时还是放这里好了。

名龙堂天御T706一体机拆解DIY报告
图18 名龙堂天御T706拆解改造

  主板侧脸和电源,扩展的USB3.0接口也是通过很长的飞线连接到主板。

名龙堂天御T706一体机拆解DIY报告
图19 名龙堂天御T706拆解改造

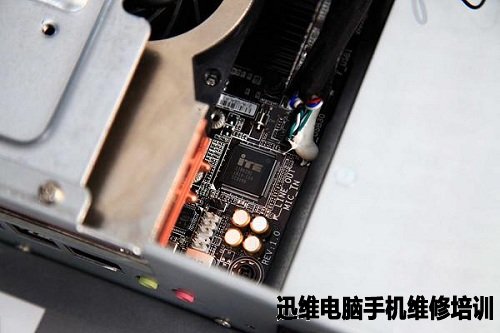

  主板上的ITE芯片,主要实现硬件监控功能,它将硬件健康状况、风扇转速、CPU核心电压等情况显示在BIOS信息里面。

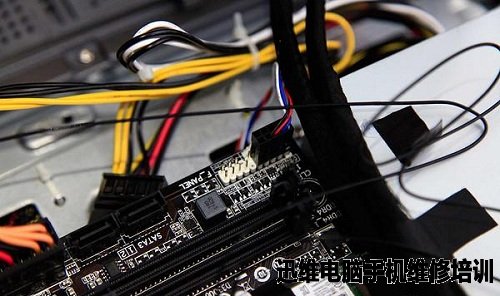

  旁边有个白色的针脚插孔,左下第二根针脚缺失这就是F-AUDIO音频接口,用来扩展前置音频面板。

  再次吐槽,为什么扩展了USB3.0又不带音频扩展?一块这样的扩展面板某宝价格才10块钱左右,这里应该可以自己DIY,但是要在外壳上多开一个口, 拿小本本记下,以后有时间再弄。

名龙堂天御T706一体机拆解DIY报告
图20 名龙堂天御T706拆解改造

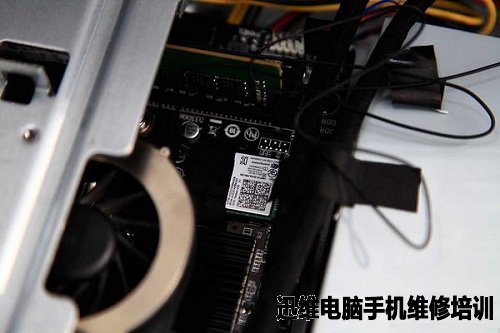

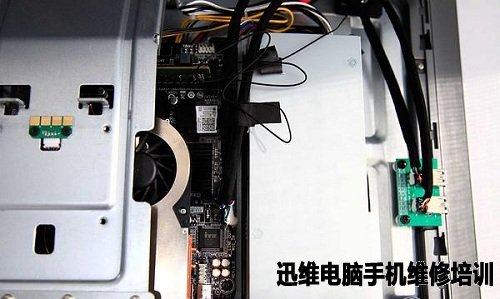

  无线网卡模块,飞线基本都用了很多胶布缠绕处理,可能是为了防止电源的波纹干扰。

名龙堂天御T706一体机拆解DIY报告
图21 名龙堂天御T706拆解改造

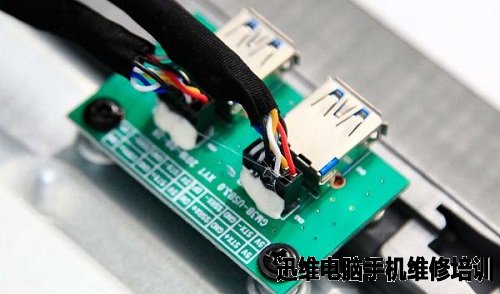

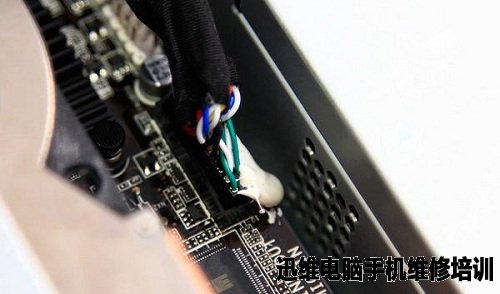

  再看看USB3.0的扩展延长线,两头接口部分都用这种白色硅橡胶固定住了,一般来说这种胶在电源中很常见,用来固定零部件使用,用在USB3.0接口上有点意义不明,感觉不是很有必要,而且这样用胶水固定了意味着换主板的话会很麻烦。

名龙堂天御T706一体机拆解DIY报告
图22 名龙堂天御T706拆解改造
名龙堂天御T706一体机拆解DIY报告
图23 名龙堂天御T706拆解改造

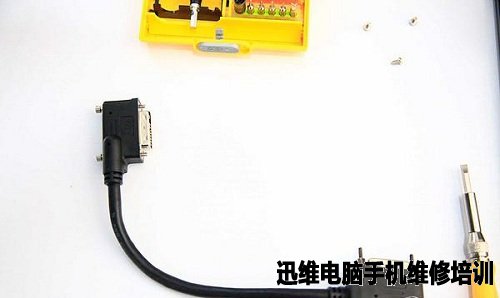

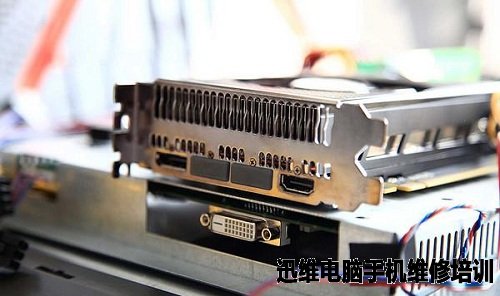

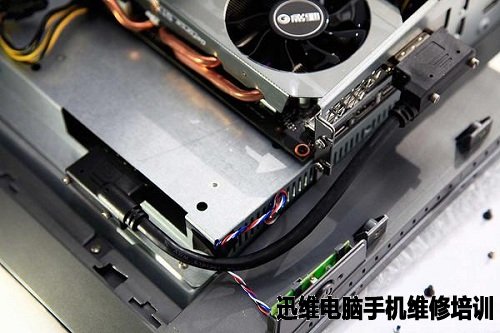

  显示屏的数据传说是通过一个定制的转接头,而且只有一个DVI。

名龙堂天御T706一体机拆解DIY报告
图24 名龙堂天御T706拆解改造

  裸背。

名龙堂天御T706一体机拆解DIY报告
图25 名龙堂天御T706拆解改造

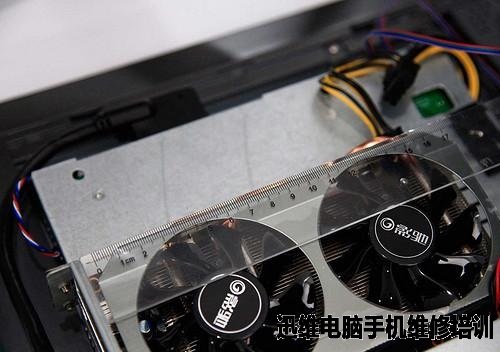

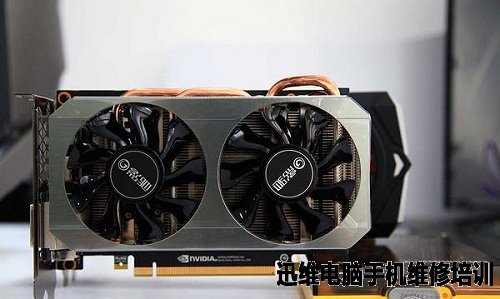

  前面说到这张影驰GTX1060 6GB的显卡,这张卡其实是海外版,而且个头很小长度仅有17CM,国内的显卡市场这么小的卡很难见了,某宝也搜不到,但麻雀虽小五脏俱全,从做工上来看风扇和热管一个都没少,相当带感。

名龙堂天御T706一体机拆解DIY报告
图26 名龙堂天御T706拆解改造

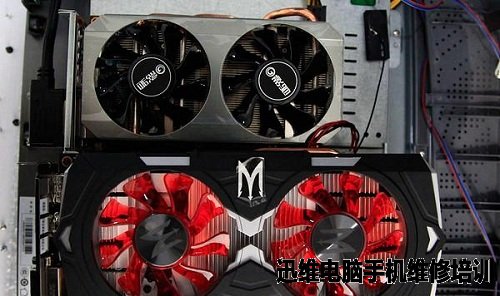

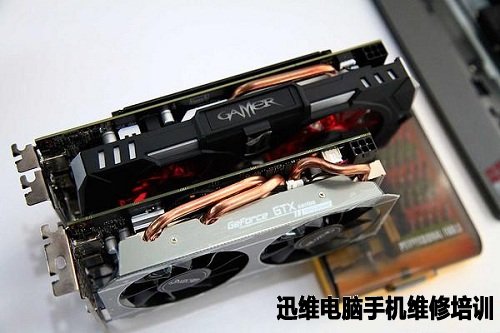

  对比下同样影驰家的GTX1050TI,1060的不仅个头更小,而且热管更多,散热还经过镀镍处理,GTX1050TI只有单纯的铝片高下立判,同样的厂家为了迎合不同的市场做的两款产品风格也能看得出国人消费者的一些心理。

名龙堂天御T706一体机拆解DIY报告
图27 名龙堂天御T706拆解改造
名龙堂天御T706一体机拆解DIY报告
图28 名龙堂天御T706拆解改造

  显卡明显是可以换的,不过1050TI就没必要了,估计了下大部分的双风扇独显都还是可以用,当然记得把这个碍事的天线模块挪开,可以用热吹风很快就让下面的胶水溶解,建议是粘到塑料后壳上避免金属对信号的干扰,或者直接拆了用USB无线网卡也行。

名龙堂天御T706一体机拆解DIY报告
图29 名龙堂天御T706拆解改造

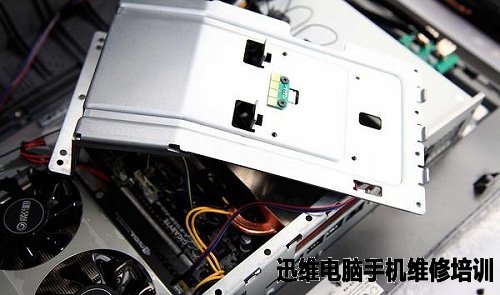

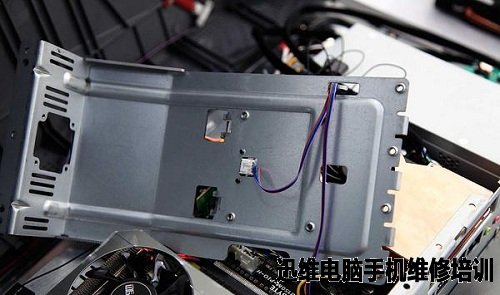

  接下来继续拆机,把中间的固定支架卸下来,注意上面连着的排线,轻轻的撬开即可,别太用蛮力。

名龙堂天御T706一体机拆解DIY报告
图30 名龙堂天御T706拆解改造
名龙堂天御T706一体机拆解DIY报告
图31 名龙堂天御T706拆解改造
名龙堂天御T706一体机拆解DIY报告
图32 名龙堂天御T706拆解改造

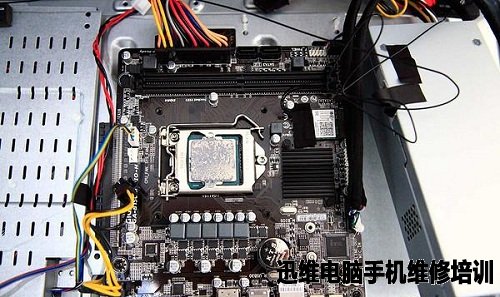

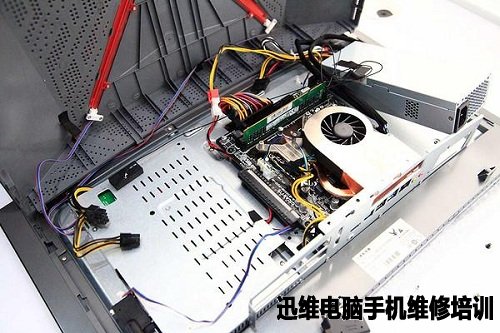

  完整的内部硬件一览,虽然都是不常见的型号但是都是桌面级台式机的硬件。

名龙堂天御T706一体机拆解DIY报告
图33 名龙堂天御T706拆解改造

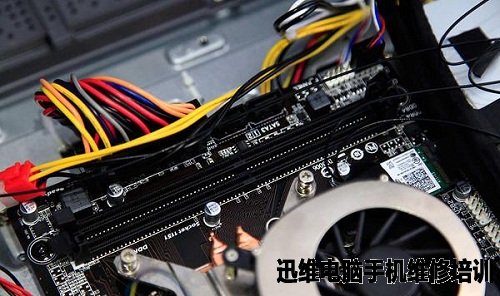

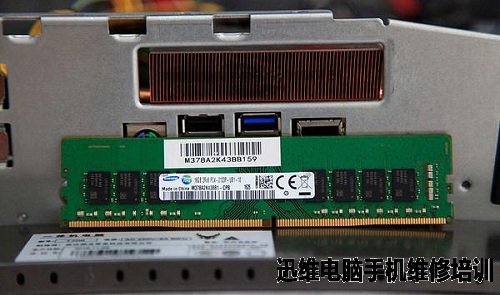

  三星DDR4 16GB内存。

名龙堂天御T706一体机拆解DIY报告
图34 名龙堂天御T706拆解改造

  内存只有单条,虽然16GB完全够用了,如果不是现在内存价格暴涨,多添一组双通道也不错。

  另外给小白同学打个预防针,双通道对于独显平台没什么卵用,不要去纠结这个。

名龙堂天御T706一体机拆解DIY报告
图35 名龙堂天御T706拆解改造

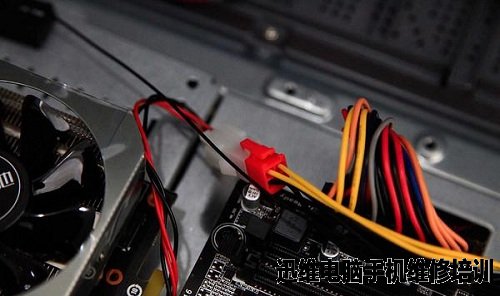

  红色4PIN接口猜测是显示屏幕的供电。

名龙堂天御T706一体机拆解DIY报告
图36 名龙堂天御T706拆解改造

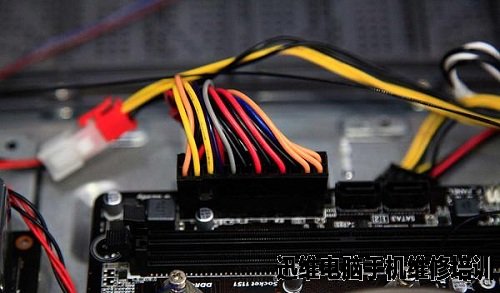

  主板24PIN供电。

名龙堂天御T706一体机拆解DIY报告
图37 名龙堂天御T706拆解改造

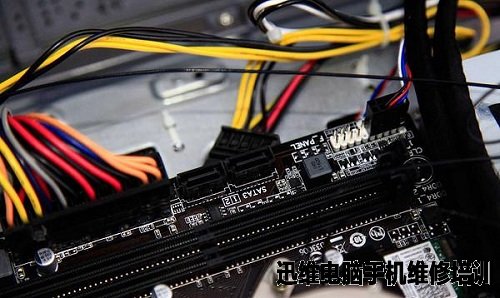

  主板上预留的2个SATA3.0接口。

名龙堂天御T706一体机拆解DIY报告
图38 名龙堂天御T706拆解改造

  由于一体机没有电源和硬盘指示灯,所以跳线很简单的只接了开机。

名龙堂天御T706一体机拆解DIY报告
图39 名龙堂天御T706拆解改造

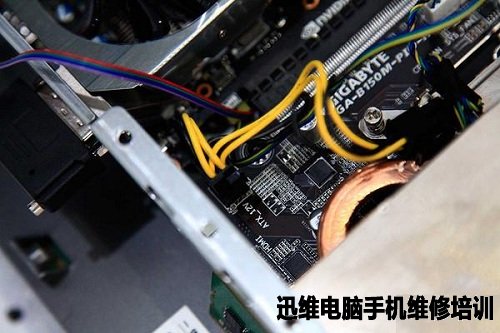

  主板供电接口,只用了4PIN,但是电源可以用8PIN。

名龙堂天御T706一体机拆解DIY报告
图40 名龙堂天御T706拆解改造

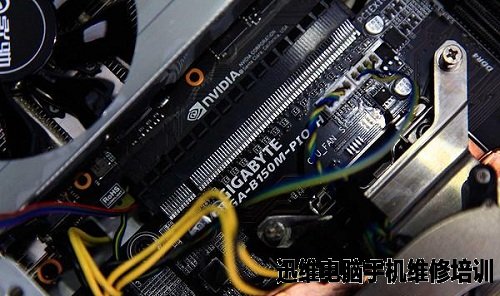

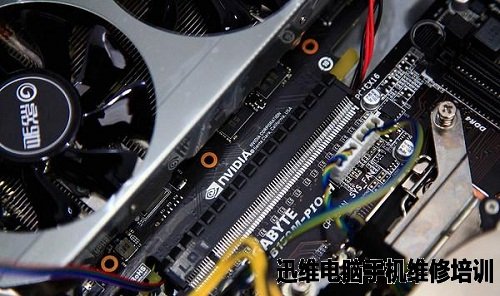

  侧插的PCI-E接口,使得显卡可以平摆的放。好消息是这种主板可以自己换,坏消息就是,目前我没有找到Z170芯片组的款式,所以CPU超频感觉无望了。

名龙堂天御T706一体机拆解DIY报告
图41 名龙堂天御T706拆解改造
名龙堂天御T706一体机拆解DIY报告
图42 名龙堂天御T706拆解改造

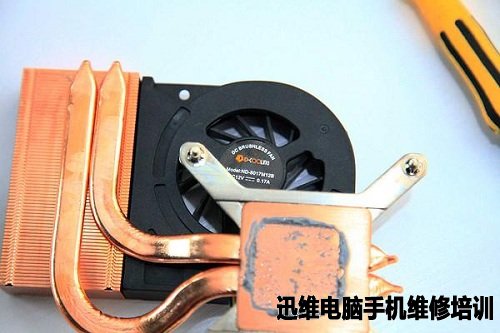

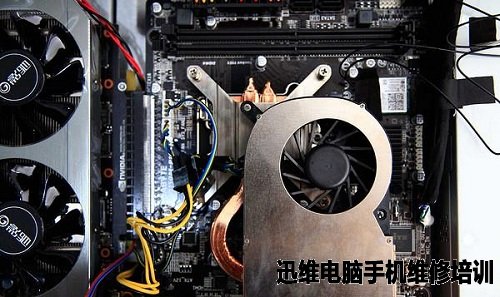

  CPU散热器,强行改成侧吹散热模式,涡轮散热难免有点噪音,或许这就是这个机器声音有点大的原因?

  CPU用是I7-6700,理论上用原装的也没问题,这里改成涡轮侧吹的定制款可能是为了照顾风道,但是我觉得还不如用下吹式的散热器比较实在。

  大小的体积是完全放得下的,初步预定这个是DIY整改方向之二。

名龙堂天御T706一体机拆解DIY报告
图43 名龙堂天御T706拆解改造

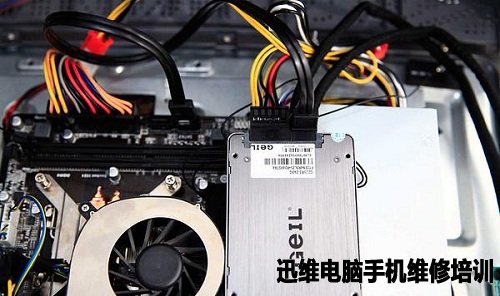

  另外预留的2个SATA接口完全可以考虑再添加一块SSD,用胶布固定在电源上即可,不是很推荐机械硬盘,因为很怕振动,可能会引起损坏。这个也是预定的DIY整改方向之三。

名龙堂天御T706一体机拆解DIY报告
图44 名龙堂天御T706拆解改造

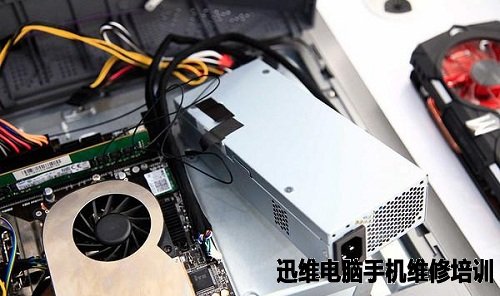

  拆电源遇到了很大的麻烦,因为线路都已经内置好了,至少还要拆到下一层才行。

名龙堂天御T706一体机拆解DIY报告
图45 名龙堂天御T706拆解改造

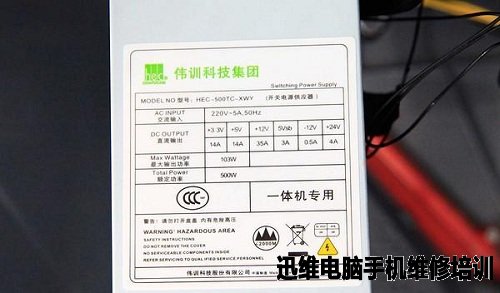

  反过来看看电源的铭牌,又到了喜闻乐见的电源讨论时间了:LOGO和产品型号上的HEC字母,这不就是“骨伽”吗?骨伽在机电产品中也算是一个老牌了,不过貌似机箱比电源要出名,低端产品坑也比较多。。至于这款HEC-500TC的产品,万能的某宝同样也找不到,从基本参数来说,12V供电35A大约只有420W的额定功率,不过注意到这款电源上多出了一个24A供电,应该是显示屏的供电输出。

  那么问题来了,如果电源故障,貌似替代品很难找了,DIY的可能几乎为零。

名龙堂天御T706一体机拆解DIY报告
图46 名龙堂天御T706拆解改造

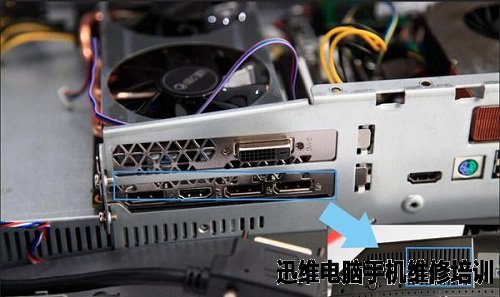

  最最最关键的点来了,本质上这台一体机是通过延长线连接到的显卡,那么实现扩展应该是有可能的:

  1、首先找个工具切开底部的散热孔,不知道为什么名龙堂一定要挡住这部分,留出显卡DP和HDMI用来给其他外接显示器做扩展使用不是也挺好的吗?

名龙堂天御T706一体机拆解DIY报告
图47 名龙堂天御T706拆解改造

  2、可以考虑通过延长线,把显示器输入接口延伸外接其他设备,唯一的问题就是留出一条线尾巴,瞎折腾 (建议用DVI与DP转换,HDMI和VGA不支持显示器的144Hz)

名龙堂天御T706一体机拆解DIY报告
图48 名龙堂天御T706拆解改造

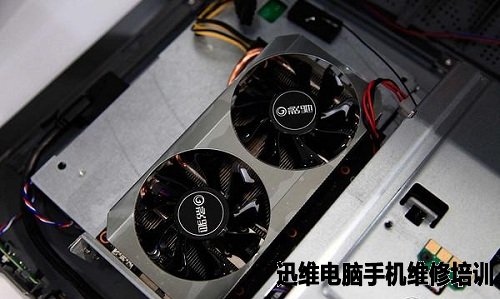

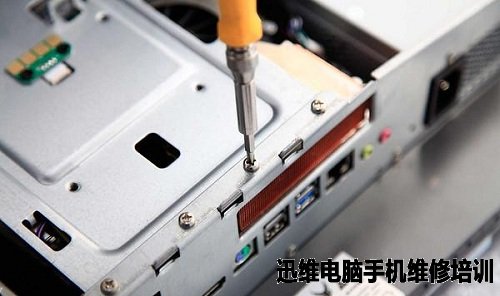

  另外就是显卡的升级,要拆解的话还是相当简单,和一般台式机安装方式没区别。

名龙堂天御T706一体机拆解DIY报告
图49 名龙堂天御T706拆解改造

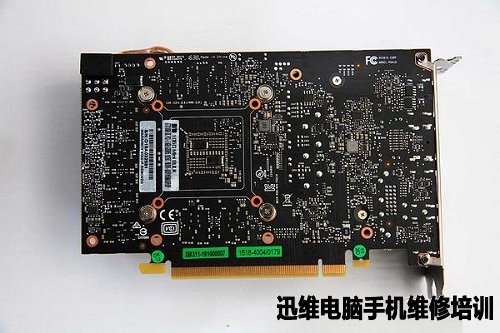

  影驰GTX1060 6B 海外版与GTX1050TI对比,除了没有背板外我还是挺喜欢这块小卡的。

名龙堂天御T706一体机拆解DIY报告
图50 名龙堂天御T706拆解改造
名龙堂天御T706一体机拆解DIY报告
图51 名龙堂天御T706拆解改造
名龙堂天御T706一体机拆解DIY报告
图52 名龙堂天御T706拆解改造
名龙堂天御T706一体机拆解DIY报告
图53 名龙堂天御T706拆解改造

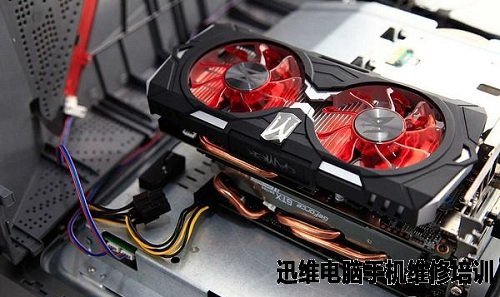

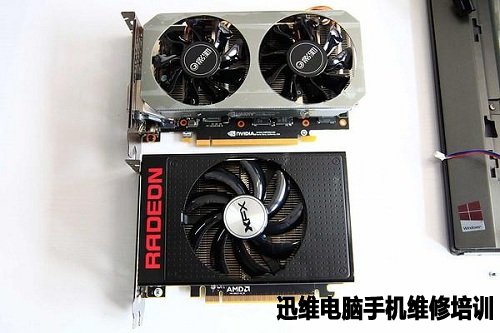

  考虑到A卡战未来,把GTX1060 6B换成AMD NANO也不错,但是NANO没有DVI接口,尴尬,当然迷你显卡不是只有苏妈有,老黄家的1070MINI也不错,未来可预定的DIY升级方向之四。

名龙堂天御T706一体机拆解DIY报告
图54 名龙堂天御T706拆解改造
名龙堂天御T706一体机拆解DIY报告
图55 名龙堂天御T706拆解改造

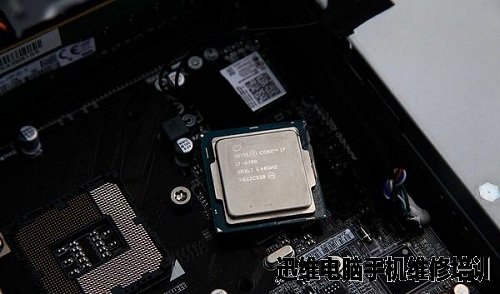

  最后剩下的就是CPU了,原厂是I7-6700非K版本,虽然主板只是B150的芯片组,不过也可以考虑升级为I7-6700K,后者比前者默认主频也高出不少。

理论上也能用新出的酷睿7系列CPU,但是主板BIOS是否支持不清楚,因为技嘉的官方甚至都查不到这款型号,感觉有点悬。(前面提到的华擎B150M-PIO主板可能支持,毕竟是京东自营在售的公开版本)

名龙堂天御T706一体机拆解DIY报告
图56 名龙堂天御T706拆解改造
名龙堂天御T706一体机拆解DIY报告
图57 名龙堂天御T706拆解改造

  CPU的散热器。

名龙堂天御T706一体机拆解DIY报告
图58 名龙堂天御T706拆解改造
名龙堂天御T706一体机拆解DIY报告
图59 名龙堂天御T706拆解改造

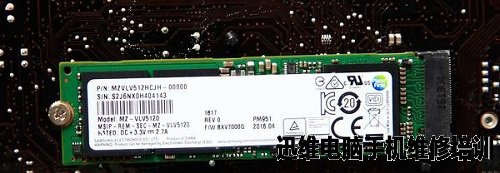

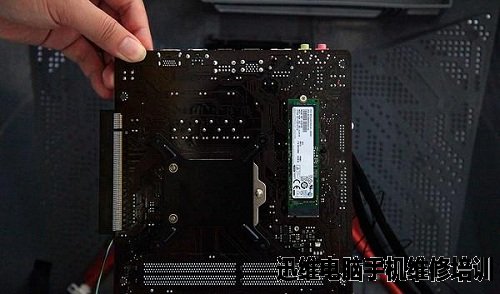

  M.2接口和主硬盘被放在了背面,用的是三星PM951 512GB。

名龙堂天御T706一体机拆解DIY报告
图60 名龙堂天御T706拆解改造
名龙堂天御T706一体机拆解DIY报告
图61 名龙堂天御T706拆解改造

  集合图:

名龙堂天御T706一体机拆解DIY报告
图62 名龙堂天御T706拆解改造

  名龙堂天御T706拆解改造到此结束!
