拯救者Y720 Cube拆机解析小钢炮如何散热!

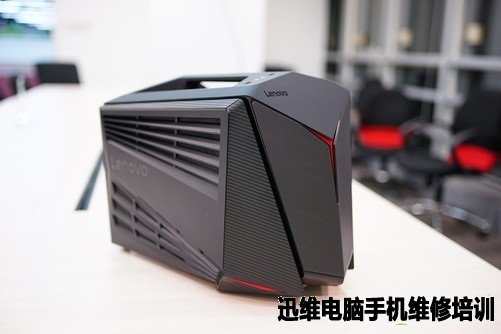

  在传统的台式主机箱中,往往存在大量的内部空间浪费,相信这对于有强迫症的玩家来说是非常不爽的,我也是其中之一。而ITX机箱则充分利用了机箱内的空间,并利用更小巧的ITX主板,有效的控制了机箱的体积。将性能强劲的游戏显卡以及处理器塞入小巧的ITX主机箱,在大幅度缩小机箱体积的情况下,还能够拥有强悍的游戏性能。

拯救者Y720 Cube拆机1
拯救者Y720 Cube拆机 图1

拯救者Y720 Cube拆机2
拯救者Y720 Cube拆机 图2

  不过传统的小钢炮主机,或多或少都会因为内部空间太过于紧凑,缺乏有效的散热风道,在运行游戏时会表现出温度过高的问题。那么这款搭载了英特尔第七代酷睿i7 7700处理器,以及NVIDIA Geforce GTX 1070独立显卡这样强大配置的拯救者Y720 Cube小钢炮,是如何解决散热问题的?

  下面我们就来通过详细的拆机来为大家探秘。

  两侧盖板均支持免工具拆卸

  台式电脑与笔记本电脑相比,扩展性要高出不少。机箱内几乎所有的零件都可以更换升级,所以台式电脑开盖拆机的频率也要比笔记本电脑高出不少。拯救者Y720 Cube也为了方便游戏玩家们的这种需求,设计了免工具拆机的侧盖,后部拥有四个免工具拆卸螺丝。

拯救者Y720 Cube拆机3
拯救者Y720 Cube拆机 图3

拯救者Y720 Cube拆机4
拯救者Y720 Cube拆机 图4

拯救者Y720 Cube拆机5
拯救者Y720 Cube拆机 图5

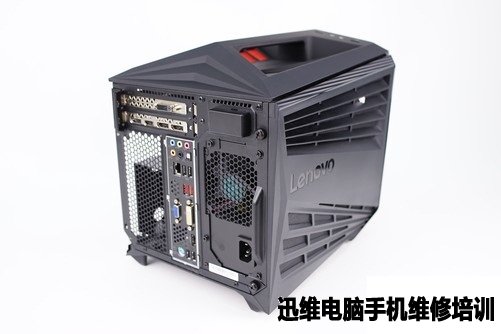

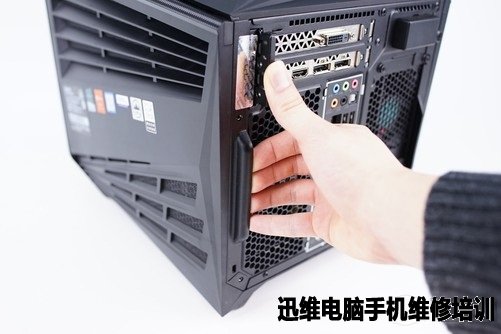

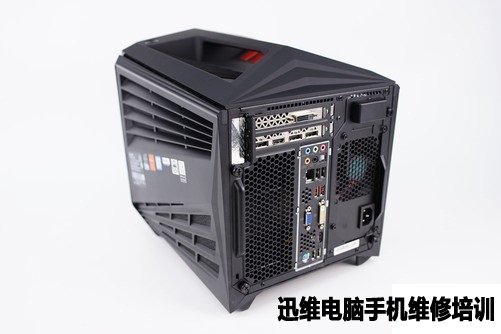

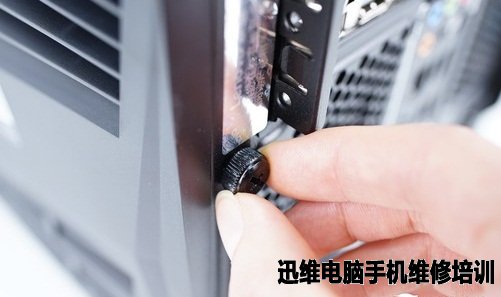

  从机箱后部的图片可以发现,两侧的盖板仅分别用两颗螺丝固定,螺丝可直接用手指拧下,再将两颗螺丝中间凸起的把手向后一拉即可轻松取下侧盖板,而另一侧的盖板也可以用同样的方式取下。

拯救者Y720 Cube拆机6
拯救者Y720 Cube拆机 图6

拯救者Y720 Cube拆机7
拯救者Y720 Cube拆机 图7

拯救者Y720 Cube拆机8
拯救者Y720 Cube拆机 图8

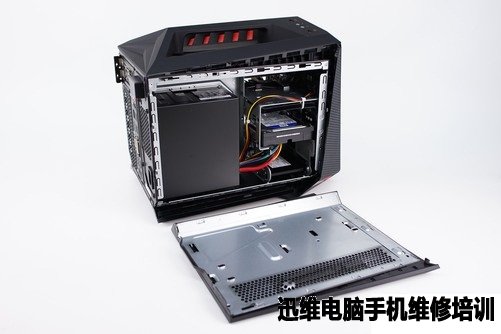

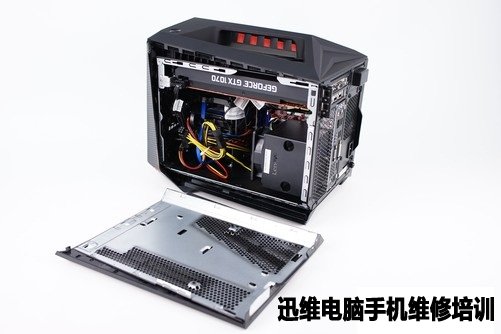

  取下两侧的盖板后,我们可以发现机箱的左侧主要是显卡以及CPU散热器,右侧则是主机的电源,3.5英寸的机械硬盘,以及一块2.5英寸的固态硬盘。

  NVIDIA Geforce GTX 1070显卡拆卸

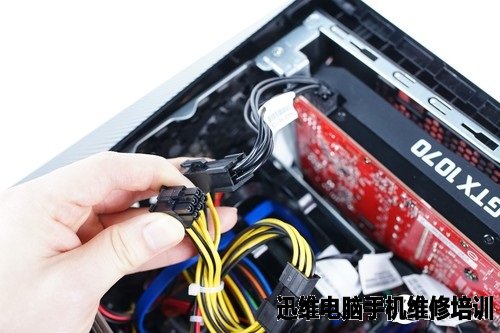

  相信大家对于打开侧盖板后映入眼帘的杂乱线缆有些吓一跳,但其实仔细观察可以发现,造成线缆杂乱的主要原因是由于电源自带的PCIE 6pin供电接口接了一个6pin一分二的延长线,用于支持两个6pin接口的显卡。而本机搭载的GTX 1070只有一个8pin电源口,所以又在一分二6pin接口的基础上接了一个6pin转8pin的转换线。

  显卡电源留有一个6pin接口,支持两个6pin接口的显卡。

拯救者Y720 Cube拆机9
拯救者Y720 Cube拆机 图9

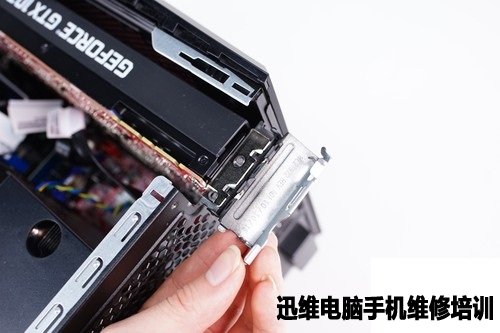

  取下显卡的供电线后,我们注意到这块GTX 1070显卡的头尾在机箱中均有牢牢的固定,以保证显卡不会在机箱中晃动影响整机运行的稳定性。显卡的尾部由定制的金属板固定在机箱外框上,而头部则有一个方便的开合机构卡住显卡的PCIE后盖板。

拯救者Y720 Cube拆机10
拯救者Y720 Cube拆机 图10

  GTX 1070显卡头尾都有固定保证稳定。

拯救者Y720 Cube拆机11
拯救者Y720 Cube拆机 图11

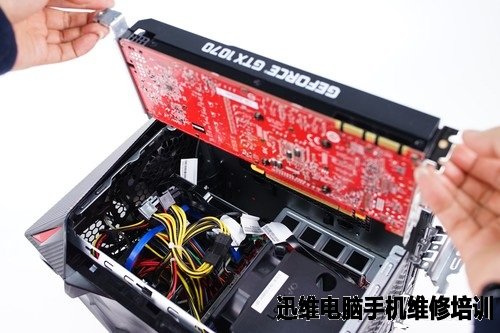

  注意断开主板上显卡PCIE插槽的固定后即可取下整块显卡。

拯救者Y720 Cube拆机12
拯救者Y720 Cube拆机 图12

拯救者Y720 Cube拆机13
拯救者Y720 Cube拆机 图13

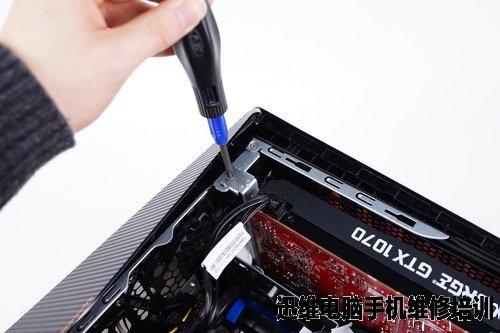

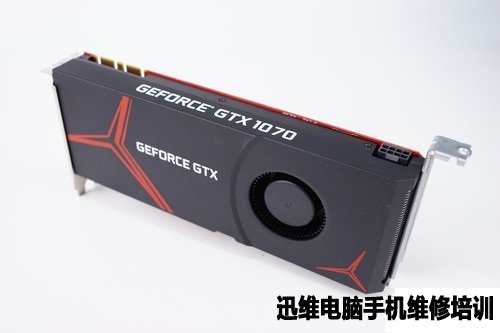

  可以看到显卡的拆卸过程并不复杂,仅需拧下一颗螺丝即可拆下。这款由联想定制的GTX 1070显卡外壳上还印有拯救者的LOGO,当然如果将塑料外壳替换成金属材质,并且加装显卡背板的话会更好地凸显这款显卡的品质。说到显卡背板的作用,一是保证显卡在运行的过程中,不会因为意外触碰到背部的焊点导致短路影响显卡寿命;二来还可以保护玩家们在更换内存条或者其他零件时,不会伤到手。

  拆卸CPU散热器

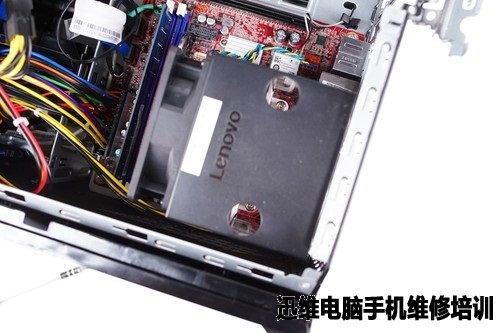

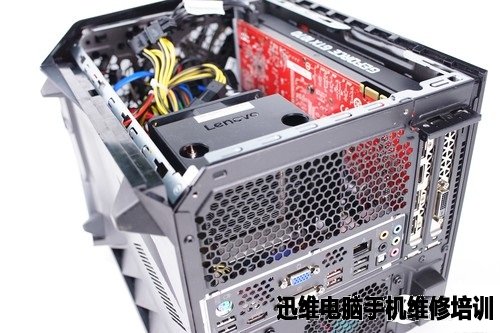

  在CPU散热器这边我们可以看到,联想制作了一个导风罩让热空气直接从后部的出风口直接排出机箱,防止热空气泄露到机箱内堆积。但其实个人认为这样不如在后方加一个排风扇,将机箱内其它地方产生的热量也能一起排出。

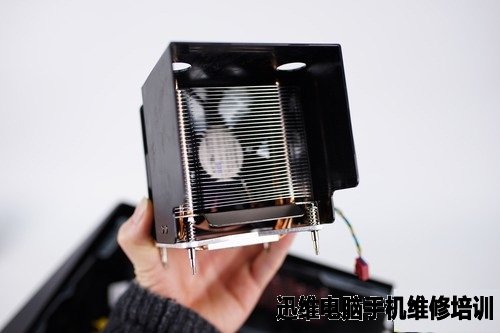

  导风罩上开孔方便拆卸螺丝。

拯救者Y720 Cube拆机14
拯救者Y720 Cube拆机 图14


拯救者Y720 Cube拆机15
拯救者Y720 Cube拆机 图15

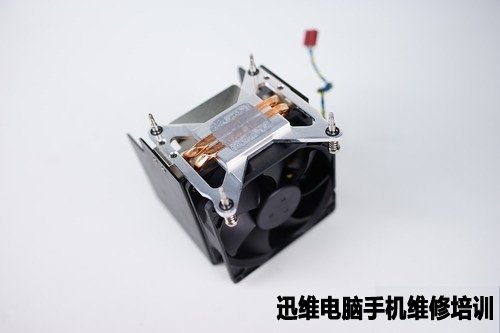

  CPU散热器采用热管直接接触芯片的方式提高导热效率。

拯救者Y720 Cube拆机16
拯救者Y720 Cube拆机 图16

  散热风道分析

  拆卸完了CPU散热器与显卡,对这款机箱的散热通道已经基本了解。首先,在机器的前部其实是藏有一个风扇的,而前部网状设计既可以进风,也将风扇很好的隐藏在了里面,保证整体的美观。

  冷空气从机器的前部进入机箱,再被CPU的散热风扇吸入,与直接接触CPU芯片的铜管完成热交换,再通过导风罩直接排出主机外,这样直接从前部进风的短风道设计,充分的满足了小尺寸机箱的散热需求。

  直接从前部进风的短风道设计

拯救者Y720 Cube拆机17
拯救者Y720 Cube拆机 图17

  另外,还有重要的显卡散热风道。联想拯救者Y720 Cube内搭载的这块GTX 1070显卡采用了涡轮风扇,使得冷空气从主机上方的红色网孔处吸入,经过封闭罩内的散热鳞片完成热交换后,直接从机箱后部排出。防止显卡产生的热量散发到主机的其它地方,堆积在机箱内导致温度升高。

  不同于传统显卡的敞开式散热设计,联想拯救者Y720 Cube采用封闭的显卡散热风道设计,很好的避免了显卡产生的热量在机箱内堆积。

  无线网卡的拆卸

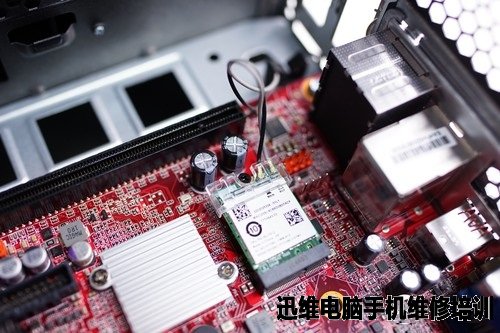

  取下CPU散热器后,我们接下来取下该机的无线网卡。可以看到,无线网卡连接线接头处,一个透明塑料壳有保护固定,防止天线接头意外松脱影响无线网络信号。

拯救者Y720 Cube拆机18
拯救者Y720 Cube拆机 图18

拯救者Y720 Cube拆机19
拯救者Y720 Cube拆机 图19

  ITX主板全貌

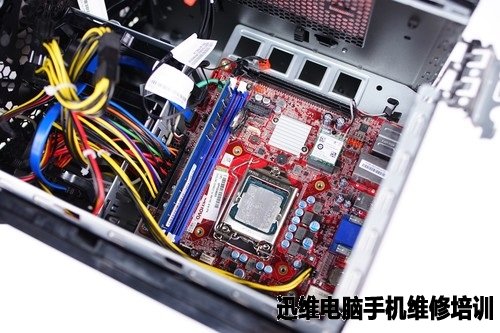

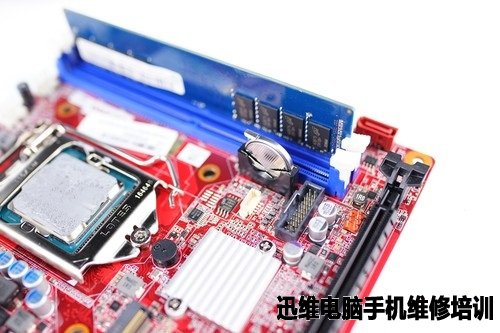

  取下其它所有的连接线,拧下四颗固定螺丝即可取下主板,可以看到联想的这款ITX主板用料还是不错的。另外值得注意的是,BIOS电池采用了立式安装,节省ITX小主板上的宝贵空间。

拯救者Y720 Cube拆机20
拯救者Y720 Cube拆机 图20

拯救者Y720 Cube拆机21
拯救者Y720 Cube拆机 图21

  全尺寸电源

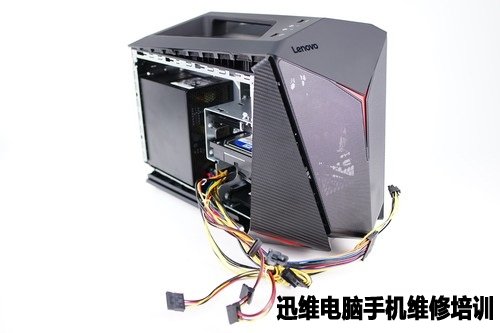

  下面我们来到机器的另一侧,取下主机的电源,该电源的位置其实是位于主板的下方。值得肯定的是,这款小钢炮采用的是我们常见的全尺寸电源。不会像大部分ITX主机由于机箱容积实在是太小,从而采用SFX小电源或者其它不常见尺寸电源造成的尴尬。甚至有些主机为了让机箱再小一点直接将电源外置,使用时还得拖一个大砖头,这也是非常不人性化的设计。

拯救者Y720 Cube拆机22
拯救者Y720 Cube拆机 图22

  非模组式电源不可避免的会有线缆杂乱的尴尬,而普通的大机箱一般都会采用走背线的方式来把这些线缆隐藏起来。但是,ITX主机则不是那么容易藏线,虽然这款Y720 Cube也是从主板背部走线,但由于有限的内部空间,再加上量产化后导致装配线上的工人们不可能细心的理线,这样就造成了大部分品牌主机基本都会存在内部线缆杂乱的问题。

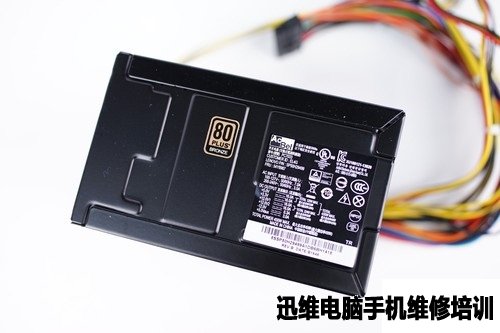

  80 PLUS铜牌,450W电源。

拯救者Y720 Cube拆机23
拯救者Y720 Cube拆机 图23

  硬盘仓位

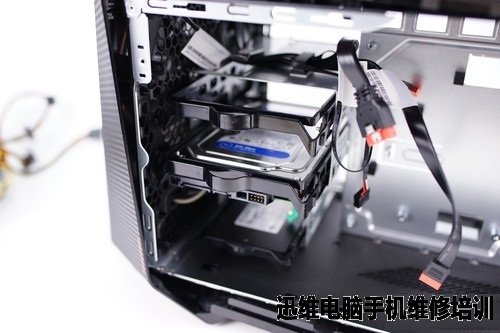

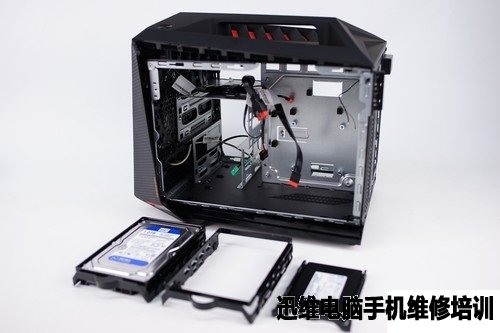

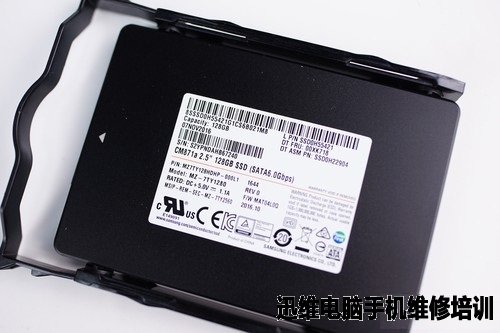

  拯救者Y720 Cube拥有一个很大的硬盘仓位,支持两块3.5英寸硬盘与一块2.5英寸硬盘,配合定制的硬盘托架可对硬盘进行快速拆装。一个能够支持安装三块硬盘的ITX小钢炮还是相当少见的。


拯救者Y720 Cube拆机24
拯救者Y720 Cube拆机 图24


拯救者Y720 Cube拆机25
拯救者Y720 Cube拆机 图25


拯救者Y720 Cube拆机26
拯救者Y720 Cube拆机 图26

  主机前罩拆卸

  在拆卸主机前罩时,要注意机箱的底部前侧有一个固定前罩的锁定按钮,按下这个按钮后才可以一 一撬开两侧的固定卡扣取下整个前罩。

拯救者Y720 Cube拆机27
拯救者Y720 Cube拆机 图27

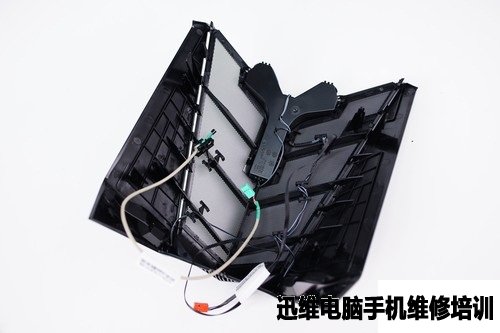

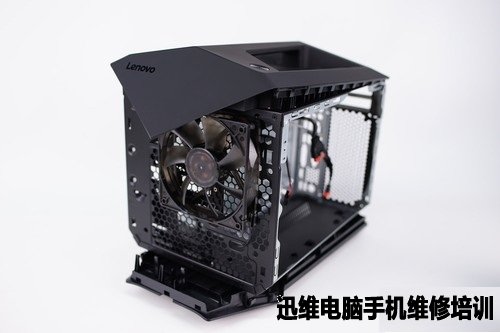

  可以看到,黑色的金属网格很好的隐藏了内部的进风风扇,还保证了空气的流通,的确是个很巧妙的设计。而在前罩的内部我们还发现了一个类似温控探头部件,直接连接到主板。但没有搞明白在进风口处放置温控探头的目的何在。

拯救者Y720 Cube拆机28
拯救者Y720 Cube拆机 图28

拯救者Y720 Cube拆机29
拯救者Y720 Cube拆机 图29

  重新布线展示

  把这款小钢炮重新装回去的过程中,我也尝试对它进行一下简单的布线。可以看到,如果你足够的细心,也可以将机器的内部弄的比较整齐的。

拯救者Y720 Cube拆机30
拯救者Y720 Cube拆机 图30

  拆机总结:

  通过本次对这款联想拯救者Y720 Cube的完全拆解,可以发现这款小钢炮的散热风道处理还是相当不错的。巧妙隐藏在机器前部的进风风扇吸入冷空气,通过CPU风扇并直接排出机箱外,这样毫无弯折的短风道设计,配合封闭式的显卡散热风道,防止热量在机箱内堆积,将散热效率最大化。

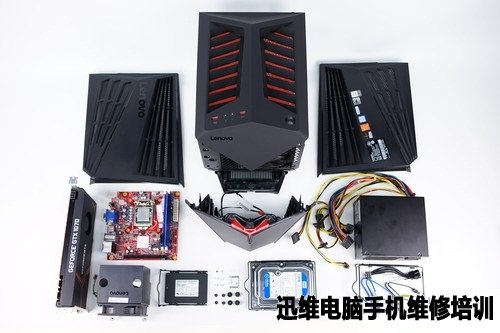

  全家福

拯救者Y720 Cube拆机31
拯救者Y720 Cube拆机 图31
