联想投影电脑610S拆解教程

更新时间:2017-03-30 15:31:17

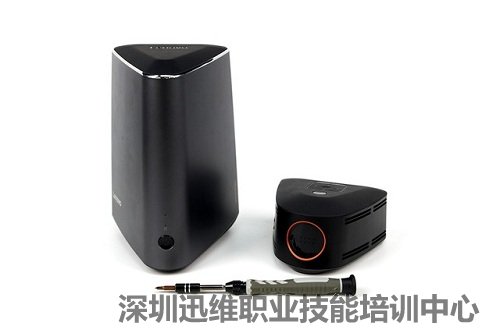

  联想投影电脑610S自带了一台分体式无线连接投影仪,采用第六代酷睿桌面处理器和NVIDIA GTX750Ti独立显卡,最高支持8GB DDR4内存,搭配128GB固态硬盘和2TB机械硬盘,这台投影电脑的内部做工如何?下面我们通过联想投影电脑610S拆解来一探究竟吧!

联想投影电脑610S拆解
联想投影电脑610S拆解

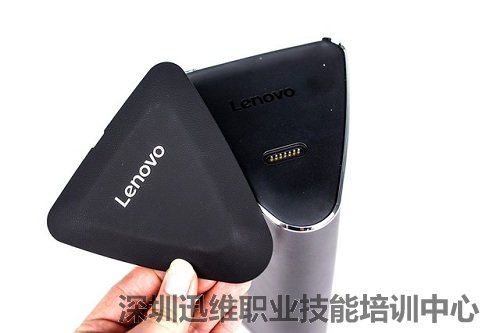

  打开上盖可以外接投影模块

联想投影电脑610S拆解 图2
打开上盖

  联想投影电脑610S顶部投影部分

投影部分
投影部分

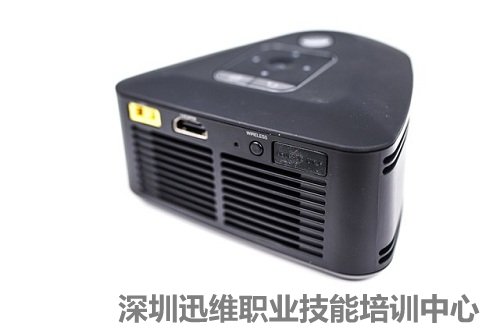

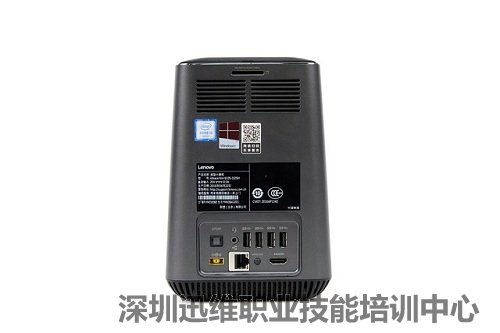

  联想投影电脑610S背面接口

背部接口
背部接口

  联想投影电脑610S拆解第一部分:主机

  首先卸除机身底部的三颗固定螺丝,打开底盖。

机身底部的三颗固定螺丝

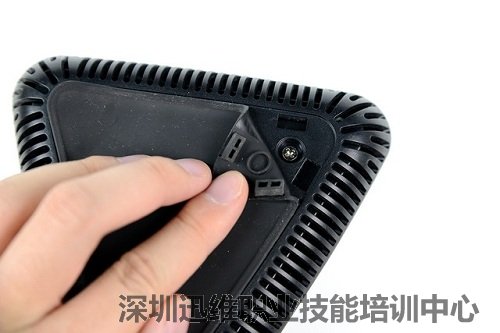

底部设计的散热风扇

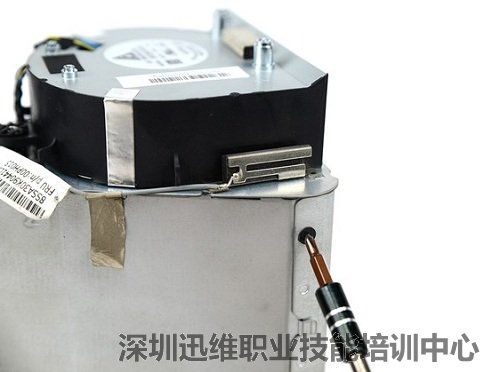

  卸除底部风扇附近的外壳固定螺丝,就可以把整个外壳拿掉。

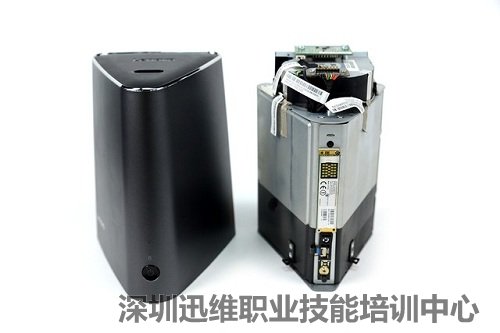

取下外壳后的机身状态

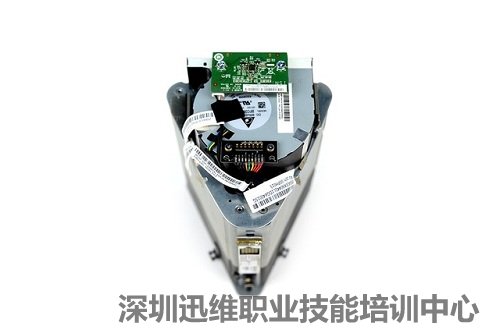

内部设计顶端部分

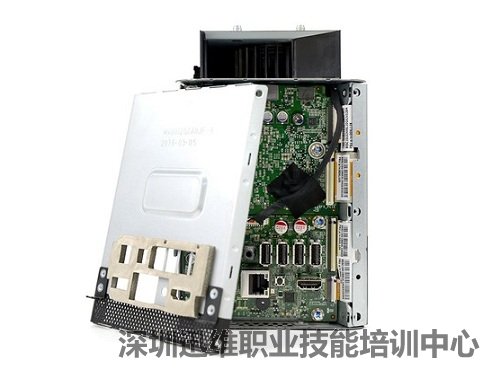

内部设计接口部分

  联想投影电脑610S拆解第二部分:内存与硬盘

  联想投影电脑610S内部采用三角环绕设计,分别有三块主板组成,一块是CPU与内存部分,一块独立显卡与常用接口部分,一块是硬盘接口部分。

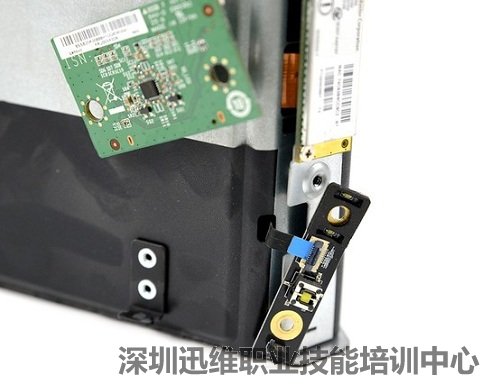

  将三片金属板上固定的一些零部件卸除。

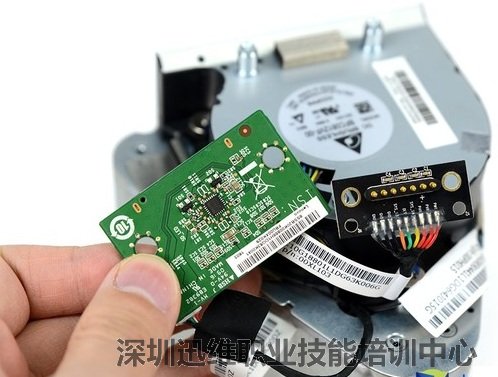

顶部PCB

  卸除金属板的固定螺丝,就可以拆下金属板,注意:小心刮伤里面的主板。

卸除金属板的固定螺丝

取下接口面的金属板

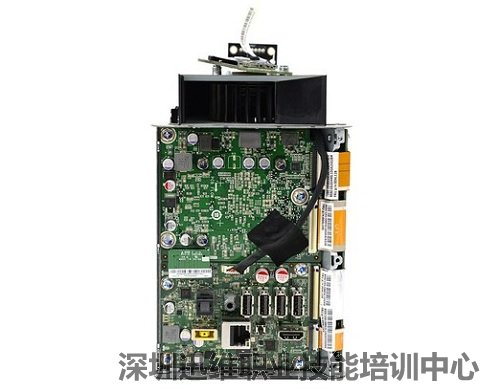

  拆卸完三个金属板,就可以看到机身内部的整体结构了。

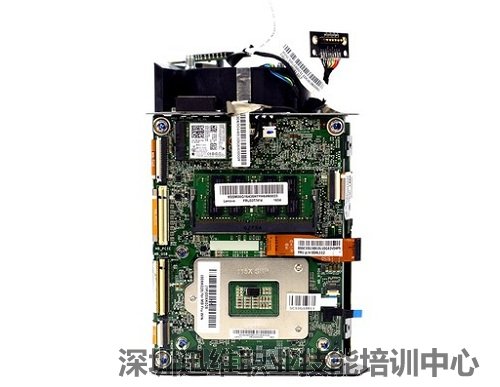

CPU位置

硬盘位置

接口位置

  联想投影电脑610S拆解第三部分:

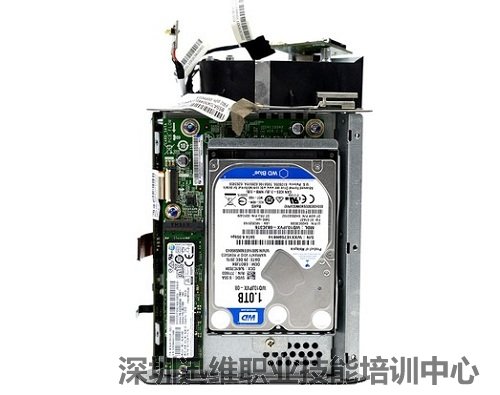

  联想投影电脑610S配备了两块硬盘,一块是高速SSD固态硬盘,另外一块是2.5英寸的HDD机械硬盘。

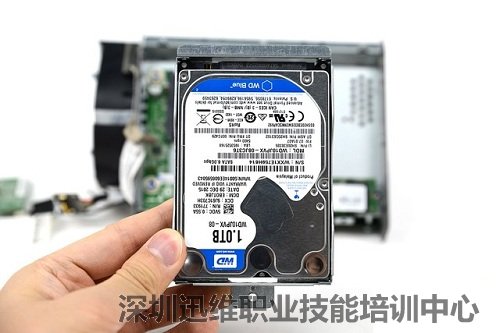

  1TB容量机械硬盘特写。
机械硬盘

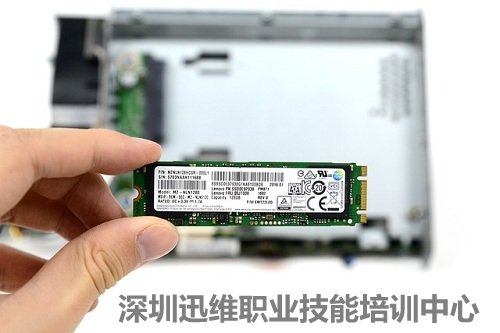

  M.2接口SSD固态硬盘特写。

SSD固态硬盘

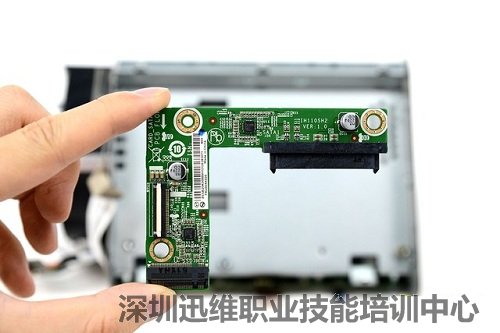

  安装硬盘的PCB板

PCB板

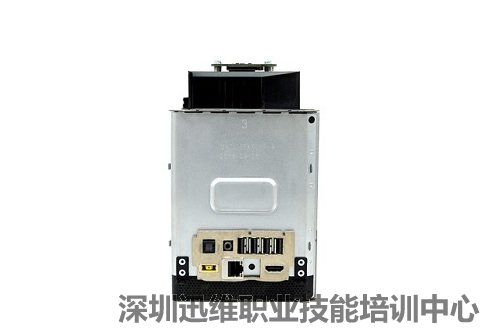

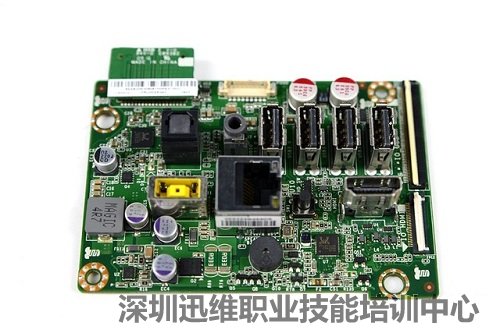

  联想投影电脑610S的接口特写。

接口部分

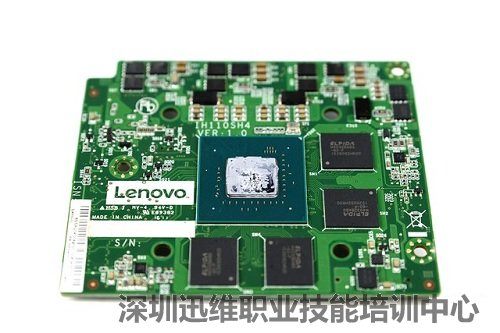

  GTX 750 Ti显卡模块特写。

显卡模块

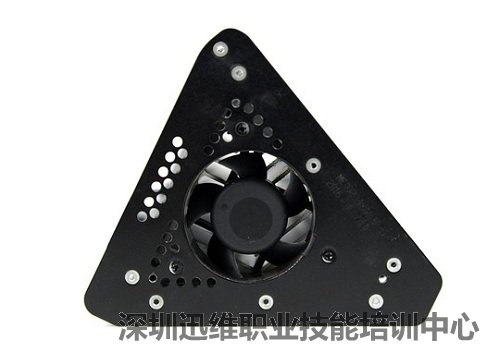

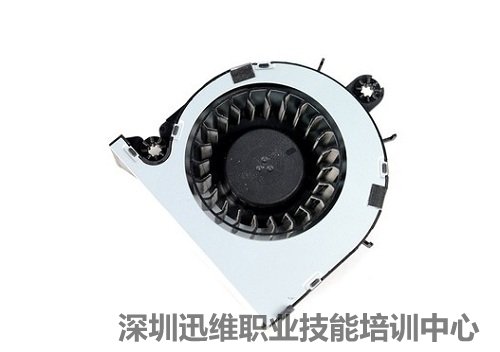

  散热风扇特写。

散热风扇

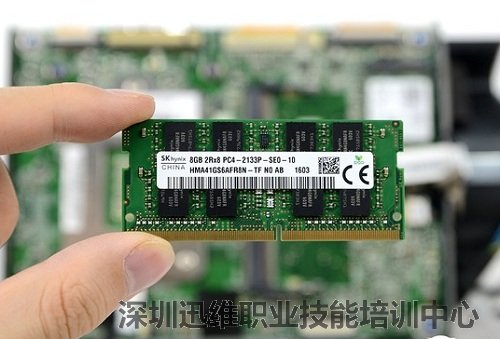

  8GB内存特写。

内存

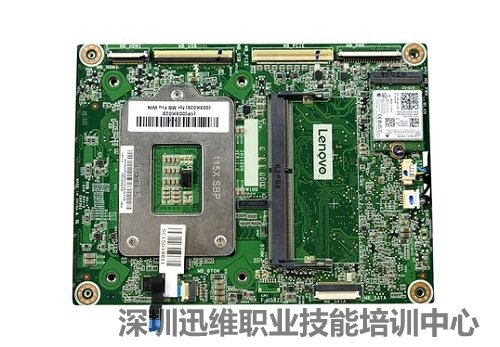

支持内存升级
支持内存升级

联想投影电脑610S拆解 图25
底部散热模块

  联想投影电脑610S拆解到此结束!
