联想投影平板拆机图解教程
今天我们拆机的对象是联想投影平板YOGA Tab 3 Pro，硬件配置采用Intel Atom X5-Z8500四核处理器，主频2.24GHz；配备2GB LPDDR3内存，32GB闪存空间；10.1英寸显示屏，10200mAh电池。它的内部构造究竟如何呢？请看下面的详细拆机过程。
联想投影平板拆机
联想投影平板拆机第一部分、分离机身
首先借助热风枪将屏幕四周均匀加热，之后再使用敲棒从没有接口和按键的一角轻轻敲起，这样是为了尽可能的避免有排线的存在。

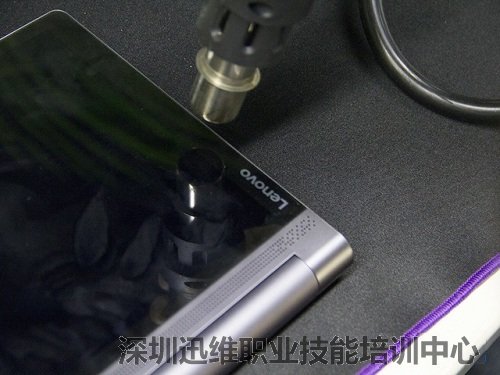

拆机-用热风枪加热屏幕四周温度

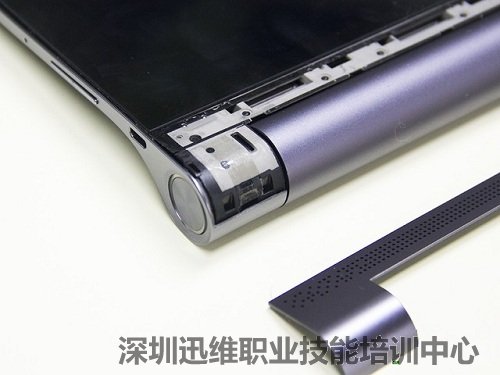

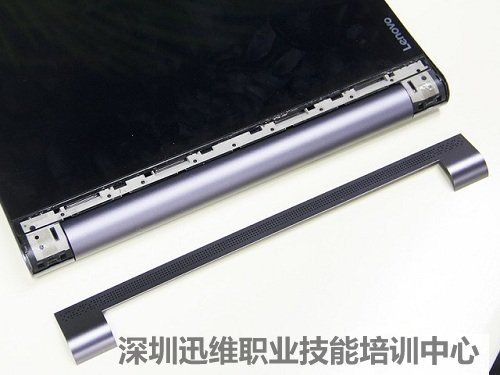

拆机-先将屏幕下方的外壳揭下来
拆机-使用的是双面胶贴合

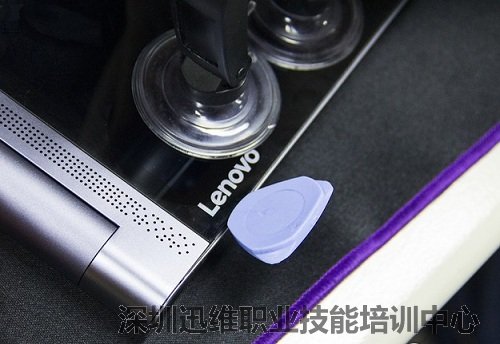

拆机-使用敲棒从没有按键的一边撬开
在使用敲棒将机身翘起一定角度后，我们听到了卡扣分离的声音，由此可以判断整机的后盖与机身贴合方式完全采用卡扣的方式，并没有使用任何胶水，随后沿着机身边缘将后盖轻松取了下来。
需要注意的是，在支架底部的贴纸后面隐藏有三颗螺丝，需要将其卸下才可以将屏幕与底座分离。

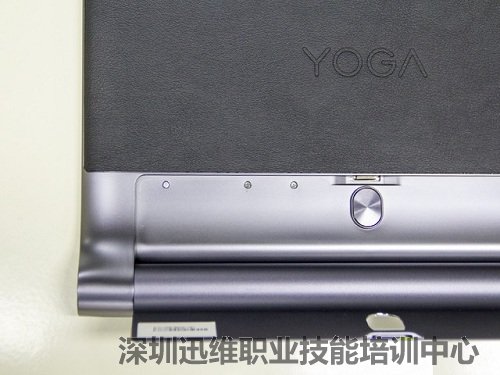

拆机-支架背面标志底下隐藏了三颗螺丝
拆机-机身后盖分离
拆机-机身后盖内侧
联想投影平板拆机第二部分、内部分离
在分离开后盖后，我们观察后盖上的触点可以看到WLAN的天线和GPS天线。

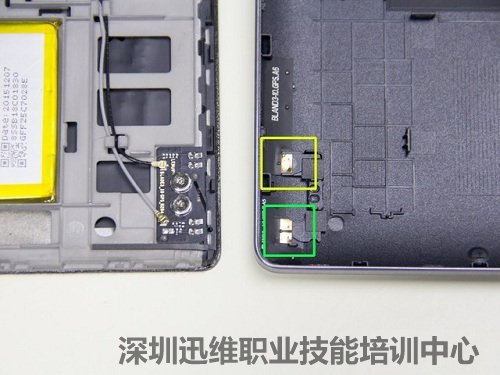

拆机-绿色为WIFI天线 黄色为GPS天线

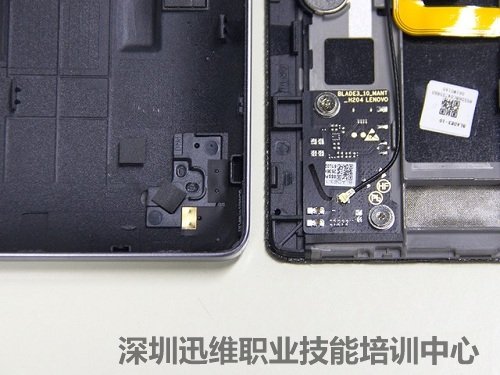

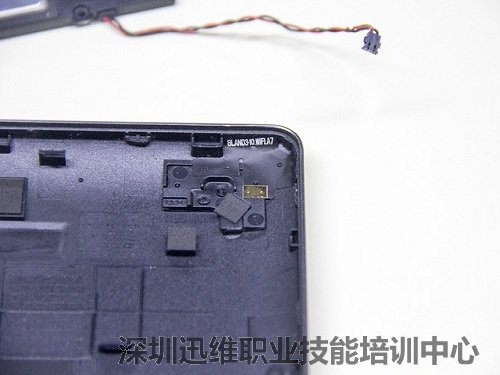

拆机-另一角的WIFI天线
拆机-另一角的WIFI天线

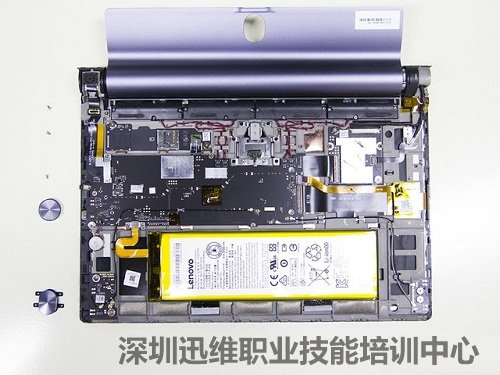

在取下电池之前，首先将电池背面的胶带扯下，电池容量为4000mAh，而联想投影平板YOGA Tab 3 Pro的电池容量标称为10200mAh，也就是说在转轴内肯定还有另一块柱状电池。

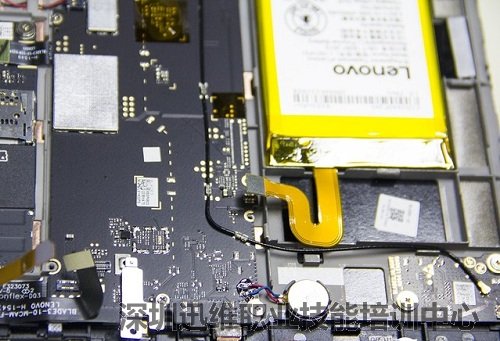

拆机-分离电池排线
拆机-拽出电池背面的胶带

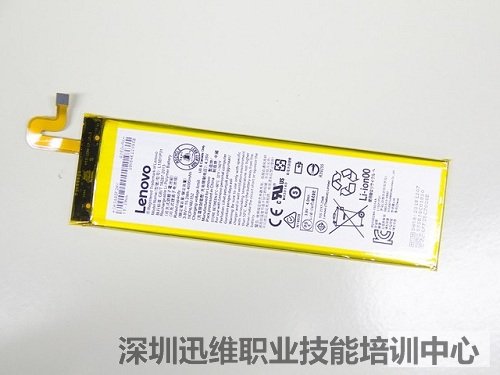

拆机-电池容量为4000mAh
联想投影平板拆机第三部分、分离后置摄像头与TF卡组件
在分离出电池后，开始分离转轴处的摄像头和主板上方的TF卡组件，联想投影平板的转轴处不仅包含有一枚800万像素的后置摄像头还有电源键。将排线从主板剥离后，便可以较为轻松地取下摄像头组件。

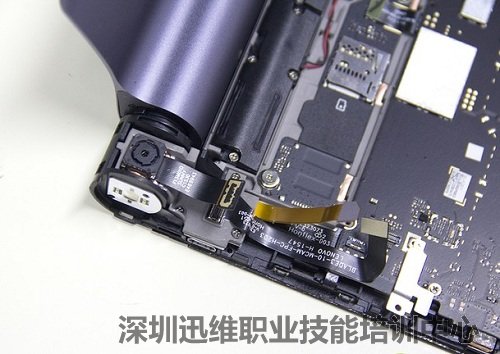

拆机-分离后置摄像头组件

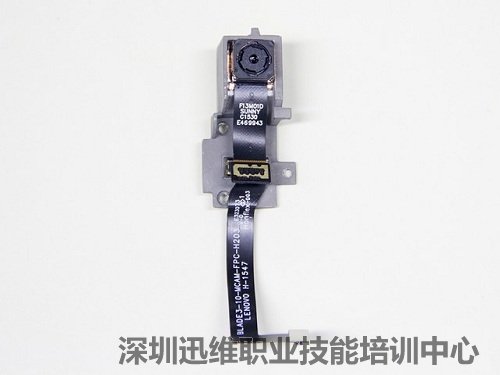

拆机-后置1300万像素摄像头
TF卡槽组件和四个JBL音箱的拆解也较为简单，拧下几枚螺丝之后，拔下排线即可分离。

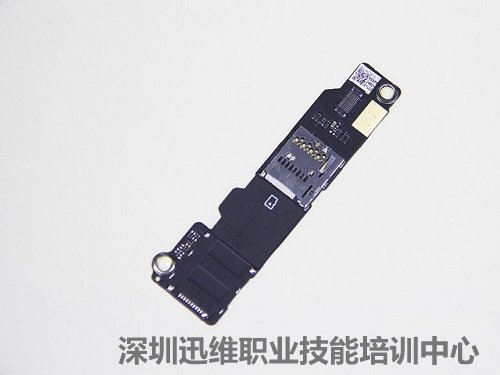

拆机-TF卡插槽组件

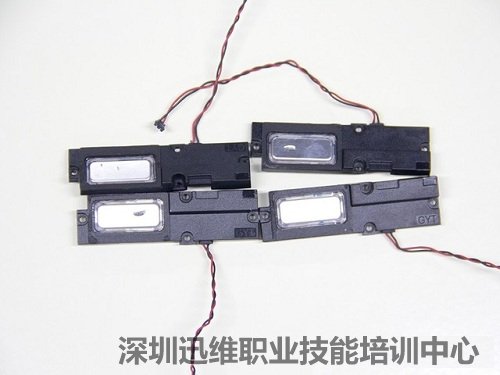

拆机-四个JBL音箱

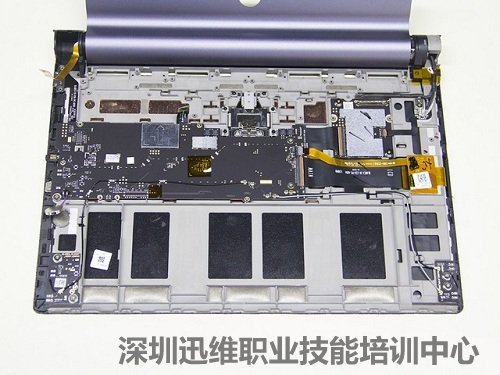

拆机-还剩下主板和投影模块
联想投影平板拆机第四部分、拆除主板和投影模
主板上的每一块芯片都用屏蔽罩保护，投影模块的芯片也有一个屏蔽罩保护。

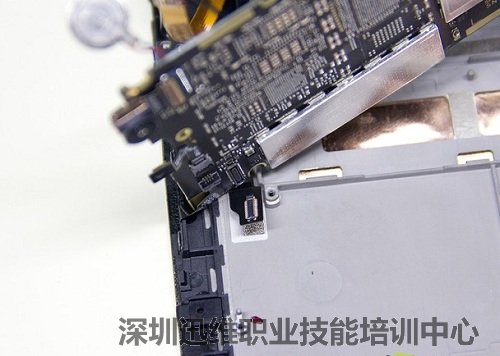

拆机-分离主板周围的排线

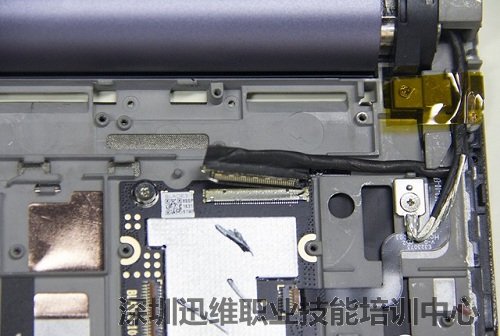

拆机-分离投影模块排线

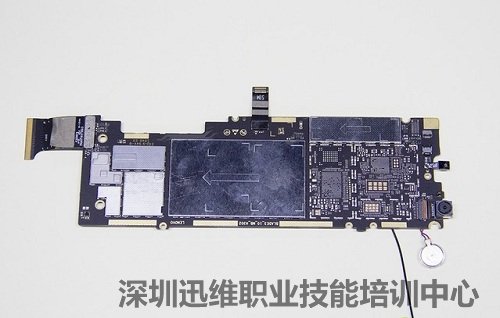

拆机-主板正面

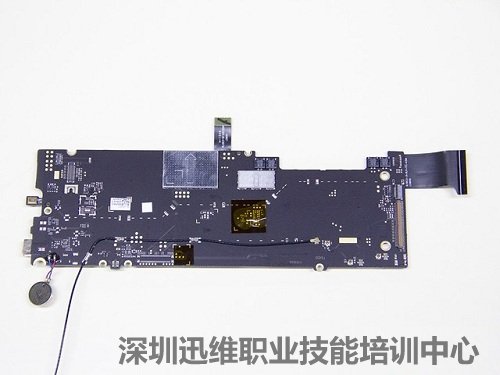

拆机-主板背面
在主板的边缘我们看到了前置面板的几个组件，图中黄色标注的为前置麦克风，红色的是光线感应器、蓝色的是500万前置摄像头。旁边有一枚为主板供电的纽扣电池。
拆机-黄色为麦克风、红色为光线感应器、蓝色为前置500万摄像头

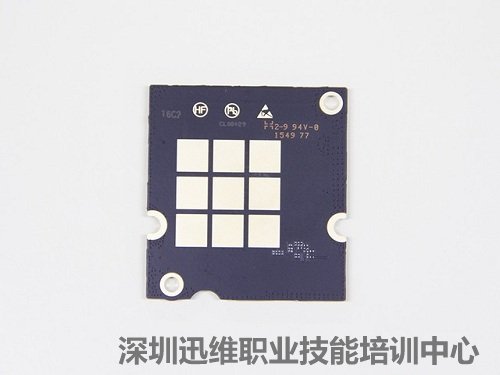

拆机-投影模块背面

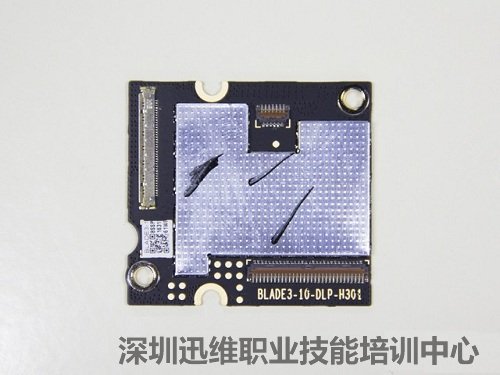

拆机-投影模块正面

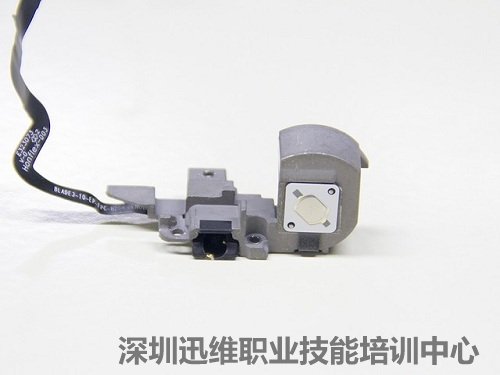

拆机-投影开关和3.5mm耳机插孔

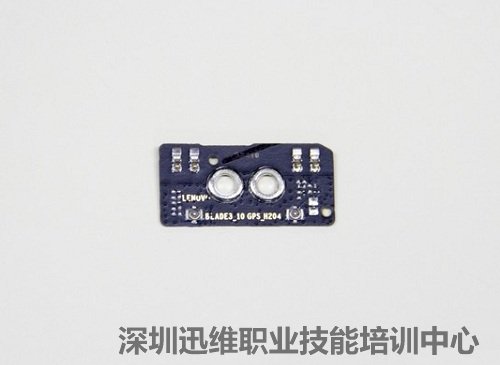

拆机-GPS组件
拆机-TF卡槽组块与主板的排线写着“SIM”
联想投影平板拆机到此结束！附拆机全家福！

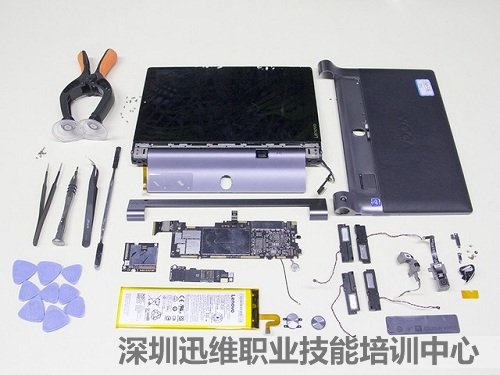

联想投影平板拆机全家福
