基石KIMON无人机拆解


  基石KIMON这是一款采用折叠式设计的四轴无人机,轴距为265mm,折叠后仅为165mm,重量仅为530g,拥有1600万像素的图像传感器,支持4K 25帧、1080P 60帧、以及720P 120帧慢动作视频,除此以外,续航时间达到了15分钟,相对早期的迷你无人机抢了不少,支持一键起飞、悬停、降落、返航,延时缩影、慢动作录像、连拍等多种多样的拍摄模式,让我们拍摄更加有趣。那么它的内部究竟如何呢?下面我们通过对基石KIMON无人机拆解来了解一下它的内部构造吧!

无人机拆解
基石KIMON无人机拆解 图1

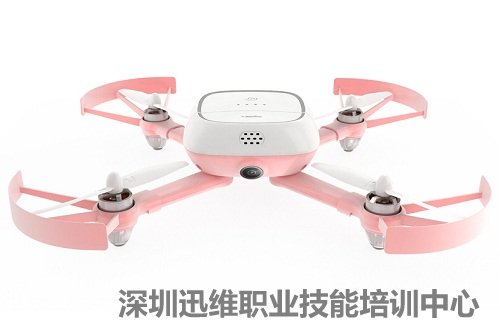

  在对基石KIMON无人机拆解前,我们先来张它的整理外观图。

无人机拆解
基石KIMON无人机拆解 图2

  拆开基石KIMON,方法非常简单,打开电池仓,拧开螺丝,即可拆开表面的盖子。

无人机拆解
基石KIMON无人机拆解 图3

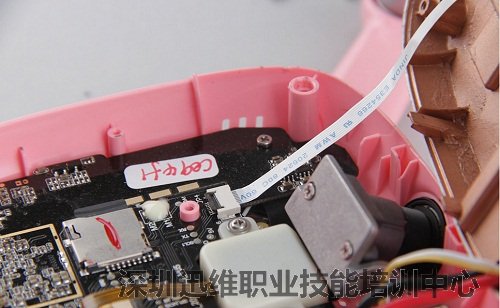

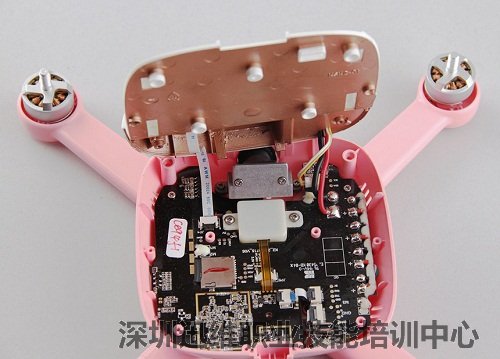

  打开盖子后,注意内部的两条排线,一条是电源线,一条是飞控和GPS的排线。

基石KIMON无人机拆解 图4

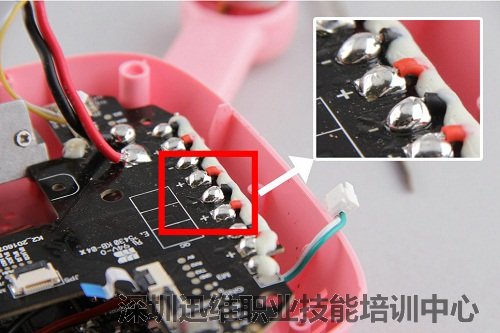

  基石KIMON的焊点还是非常精致的。

基石KIMON无人机拆解 图5

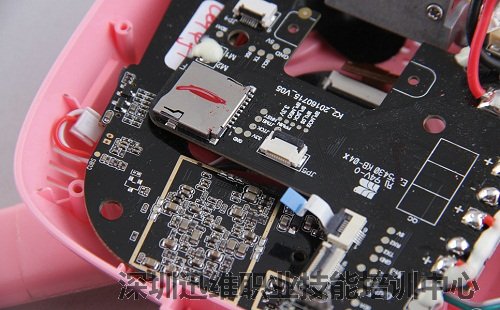

  无人机中的黑匣子,使用的是闪迪的8G的Micro SD内存卡,速度是SDHC Class 4,最大写入速度为4MB/S。

基石KIMON无人机拆解 图6

  拆开飞控的排线。

基石KIMON无人机拆解 图7

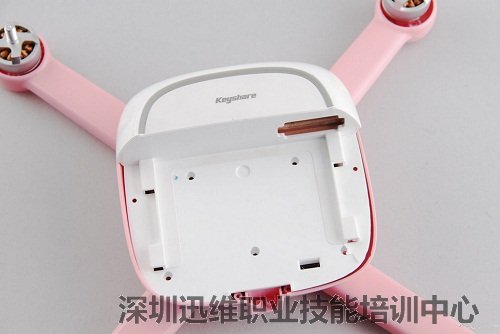

  拆开顶盖的遮挡板。

基石KIMON无人机拆解 图8

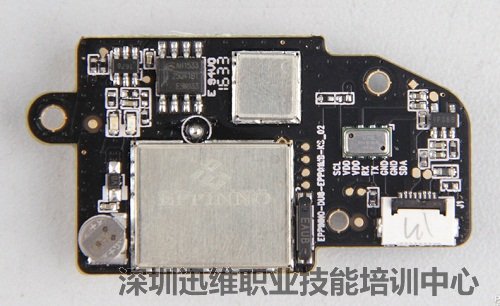

  EPPlNNO的缓存芯片,用以连接在气压计、GPS、螺旋仪之间使用的缓存芯片。

基石KIMON无人机拆解 图9

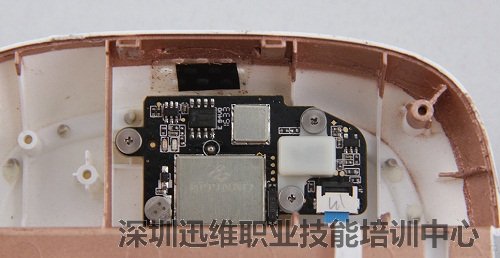

  GPS模块,使用的是CIROCOMM的高集成度GPS模块。

基石KIMON无人机拆解 图10

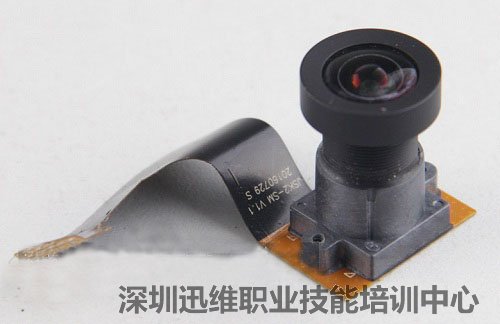

  摄像头方面,使用的是1600万像素的索尼IMX206模块,这是一个1/2.3画幅的图像传感器,索尼ExmorR搭载的是170°可视范围的鱼眼镜头。

基石KIMON无人机拆解 图11

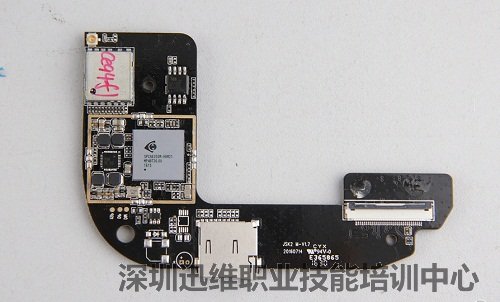

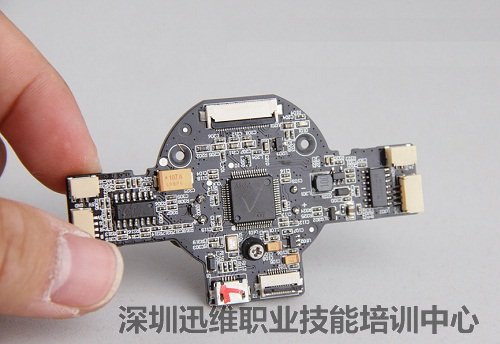

  摄像头电路板,图像处理芯片采用的是SPCA6350M的芯片,支持陀螺仪防抖、畸变校正,4K视频支持插值实现24FPS。

基石KIMON无人机拆解 图12

  飞控方面,基石KIMON使用的是ARM的芯片作为整个运算的中央处理芯片,但具体型号并没有显示出来,无法了解性能。

基石KIMON无人机拆解 图13

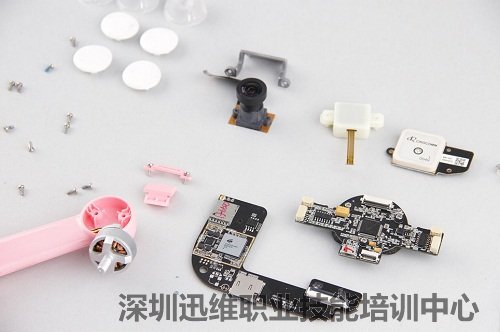

  来一张基石KIMON无人机拆解下来的部件。

基石KIMON无人机拆解 图14

无人机拆解
基石KIMON无人机拆解 图15

  由于机臂的电调粘死,无法拆开,为了安全起见,就拆到这里,不继续往下拆解。

无人机拆解
基石KIMON无人机拆解 图16

  通过上面对基石KIMON无人机拆解,您对它的内部应该一目了然了吧!
