苹果iPad5拆机图解教程

更新时间:2017-04-06 16:29:03


  苹果iPad5搭载了苹果第三代64位处理器A9和协处理器M9,配备9.7寸2048×1536屏幕、32/128GB存储、800万像素后置和120万像素前置摄像头,支持Touch ID指纹识别。那么比iPad Air 2有哪些改进呢?让我们通过苹果iPad5拆机来一探究竟吧!下面进入苹果iPad5拆机环节。

苹果iPad5拆机 图1
苹果iPad5拆机

苹果iPad5拆机方法/步骤:

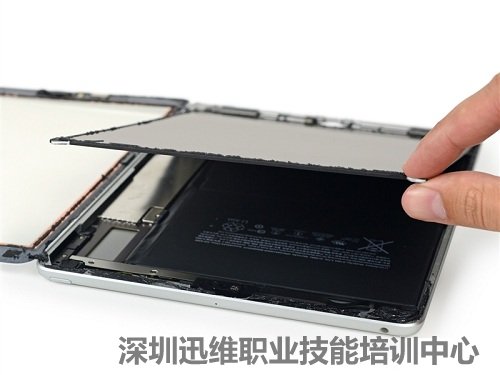

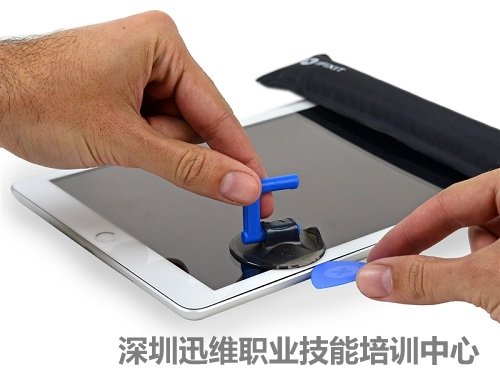

  拆机从屏幕分离开始。先将屏幕触控面板四周内部的胶加热,然后用吸盘将屏幕保护面板延边慢慢提起,并用翘片卡住。小心的用撬片沿四周走一遍,注意撬片不要损坏里面的硬件。

苹果iPad5拆机 图2

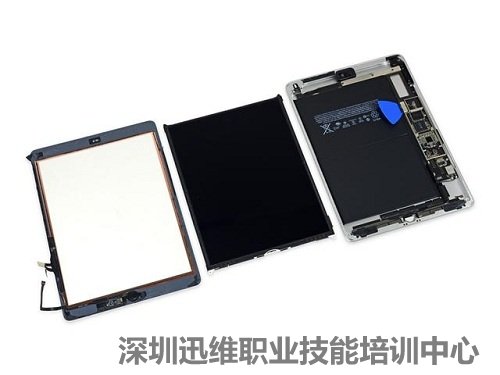

拆解屏幕
  它更像iPad Air一代,LCD和数字转换器没有整合在一起,可以单独替换。

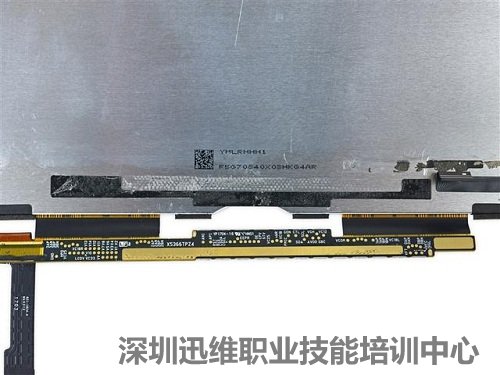

苹果iPad5拆机 图3
LCD可以单独替换

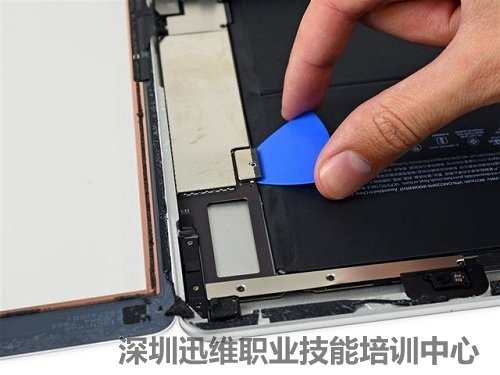

  撬开数字转换器部分。

图4
撬开数字转换器部分

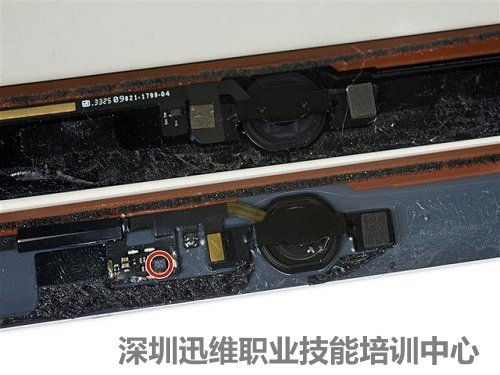

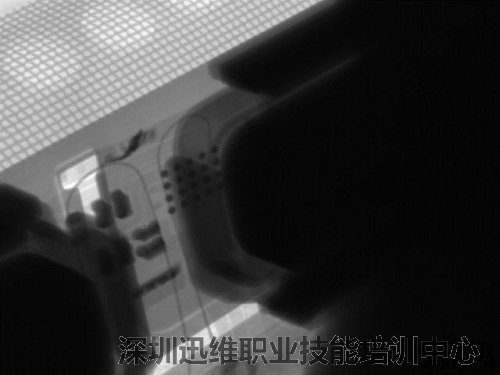

  Touch ID部分是与一代iPad Air差别最大的地方,能看到隐藏在扬声器后边的NXP 8461A1。

图5
Touch ID部分

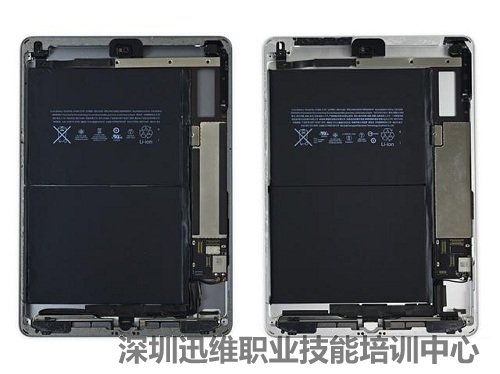

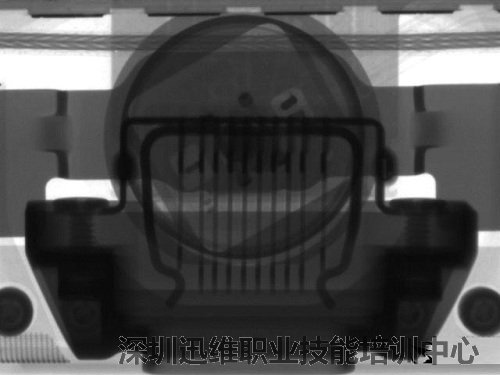

  Touch ID按钮是可按压的,但和iPhone 7上不一样。

图6

图7

  红色框内是Parade DP655,iPad Air一代就用了这个LCD时序控制器。

图8
Parade DP655 LCD时序控制器

  苹果iPad5屏幕特写。

图9
屏幕特写

  iPad Air和苹果iPad5很像,但苹果iPad5 Wi-Fi模块小一些。

图10
iPad5 Wi-Fi模块

  电池是32.9Wh。

图11
电池特写

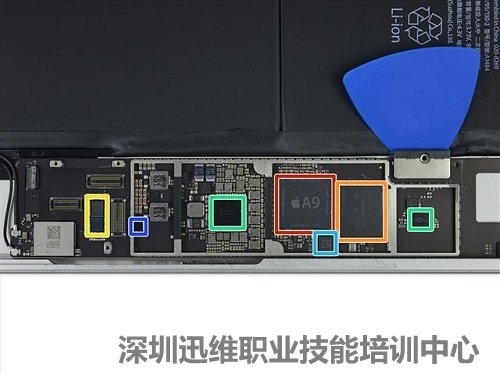

  主板芯片组:

红色:苹果A9 APL0898处理器+三星K3RG1G10BM-BGCH 2GB LPDDR4内存

橙色:海力士H23QEG8VG2ACR 32GB NAND闪存

黄色:博通BCM5976触控控制器(iPhone 5/5C/5S/6/6 Plus/SE同款)

绿色:苹果343S001441-A0和338S1213

青色:NXP NFC控制器

蓝色:NXP 610A38 USB充电控制器(iPhone 7同款)

苹果iPad5拆机 图12
苹果iPad5拆机-芯片组

  苹果ipad5拆机到此结束。

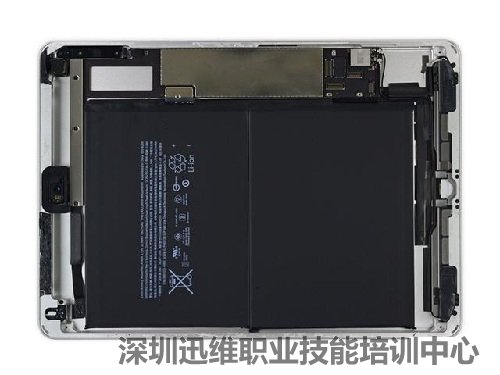

苹果iPad5拆机 图13
苹果iPad5拆机结束
